Produktbeskrivning

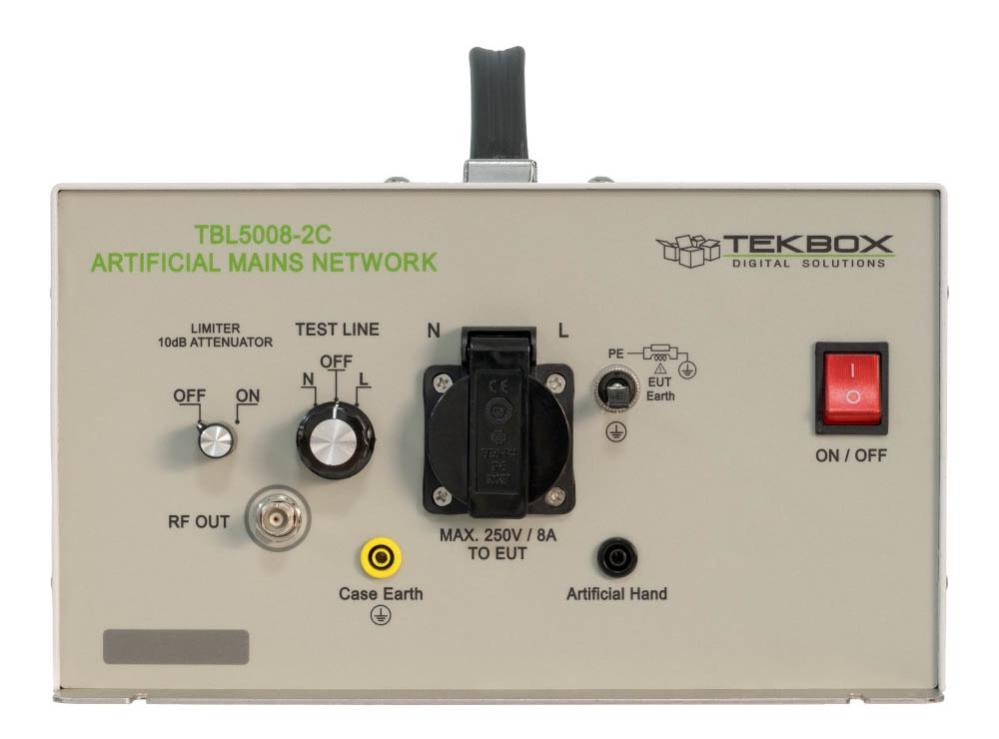

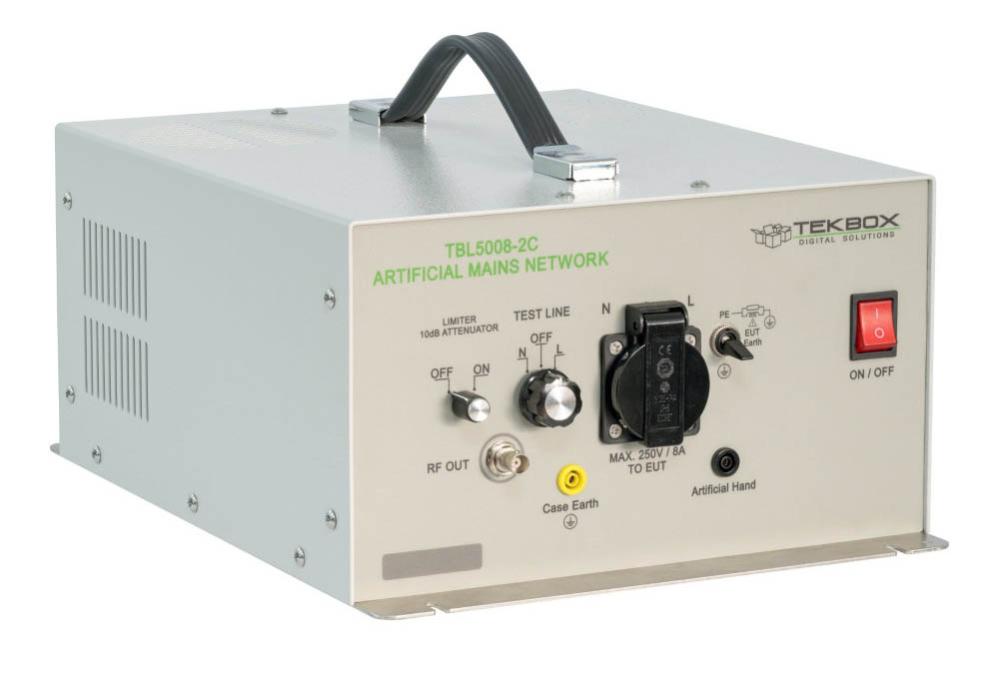

TBL5008-2C är ett Line Impedance Stabilization Network (LISN) avsett för mätning av ledningsbundna emissioner på matningsledningar inom frekvensområdet 9 kHz till 30 MHz, i enlighet med standarden CISPR 16-1-2. Enheten är konstruerad för provning av enfasutrustning som drivs med AC, med matningsspänningar upp till märkspänning (max) 250 V och märkström (max) 8 A. Ledningsbundet störbrus kan mätas både på fasledaren och på nolledaren. TBL5008-2C är utrustad med linjeväljare, omkopplingsbar limiter/högpassfilter/dämpare, omkopplingsbar PE för att efterlikna förlängningskablar samt anslutning för artificiell hand.
Specifikationer:
- Frekvensområde: 9 kHz till 30 MHz
- Impedans: 50 ohm ║ (50 uH + 5 ohm)
- Artificiell hand: 220 pF + 511 ohm
- Omkopplingsbar PE: 50 ohm ║ 50 uH
- Limiter / dämpare / högpassfilter: +6 dBm / 10 dB / 150 kHz till 30 MHz
- Luftlindade induktanser
- Märkspänning (max): 250 V, 50/60 Hz eller DC
- Märkström (max): 8 A vid 23 °C
- EUT-uttag: Schuko
- Mätanslutning: 50 ohm BNC

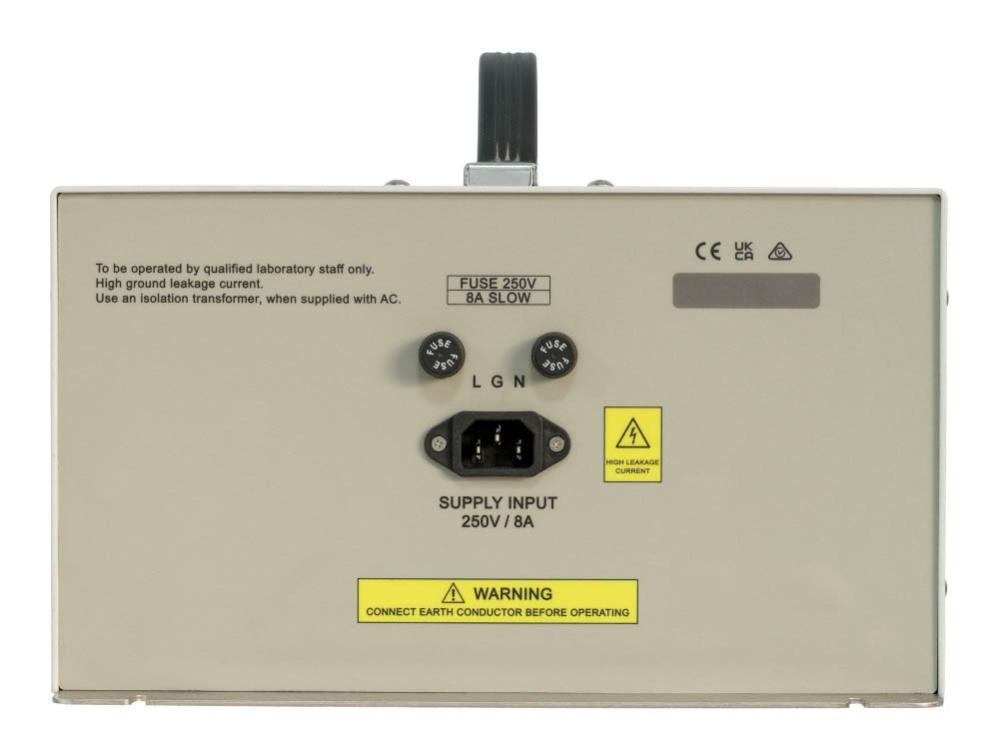

Nätanslutning: IEC 60320 C13
Arbetstemperaturområde: +5 °C till +40 °C, 5 % till 80 % relativ luftfuktighet
