Produktbeskrivning

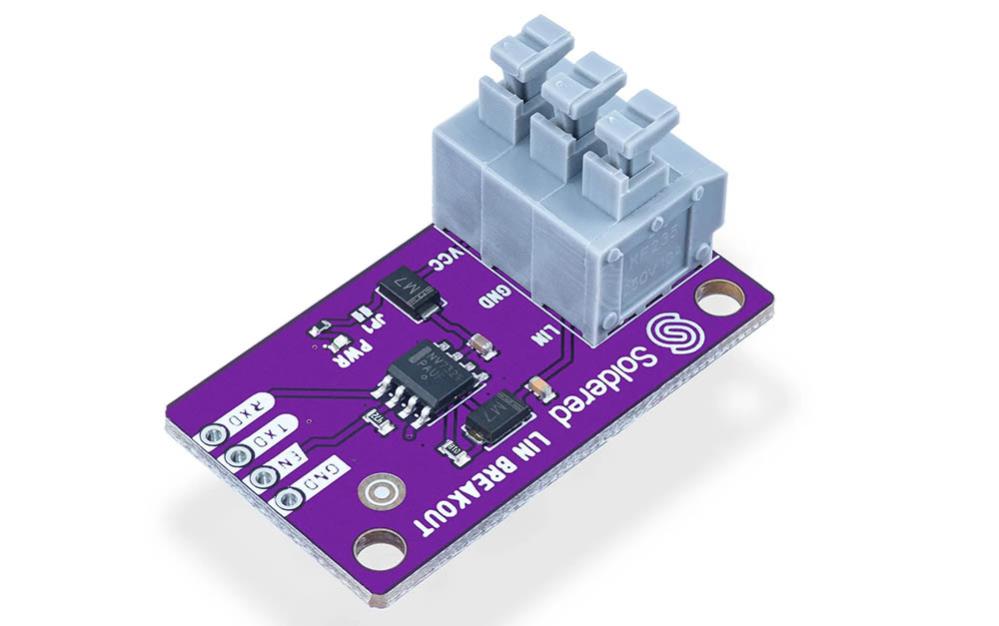

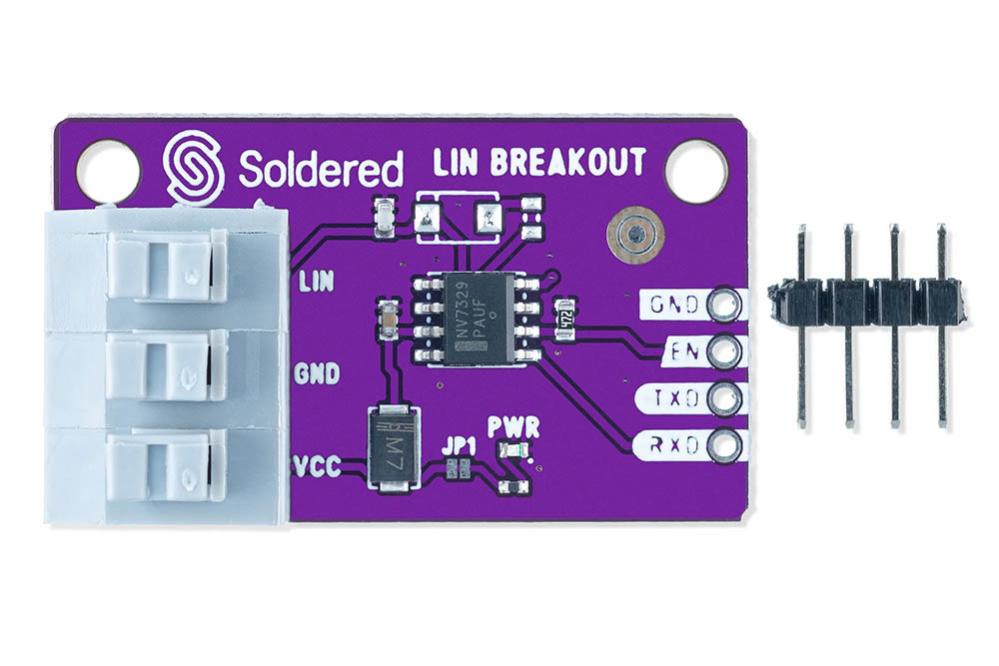

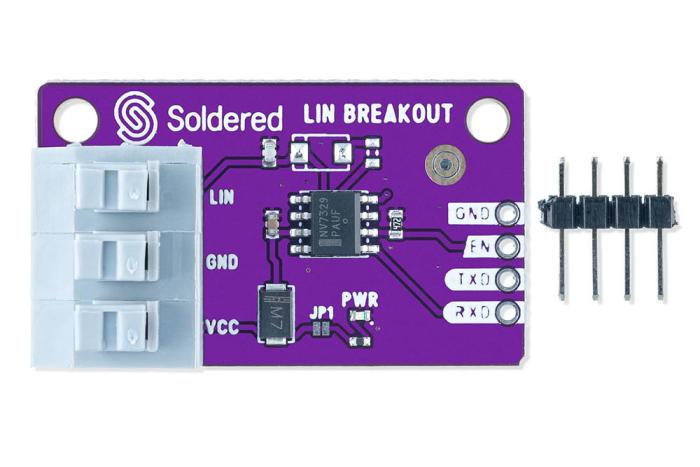

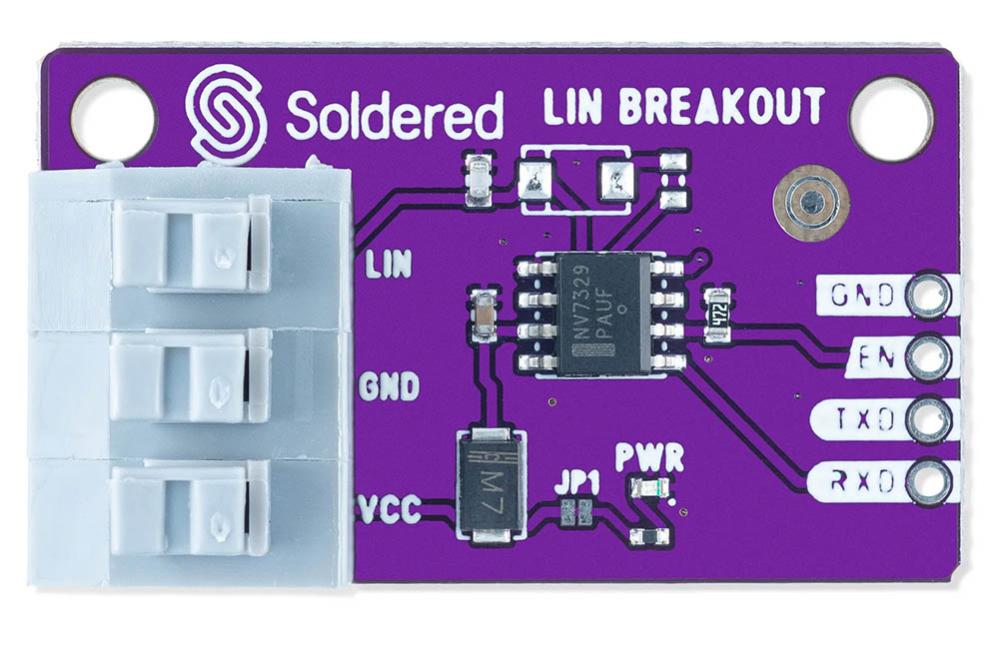

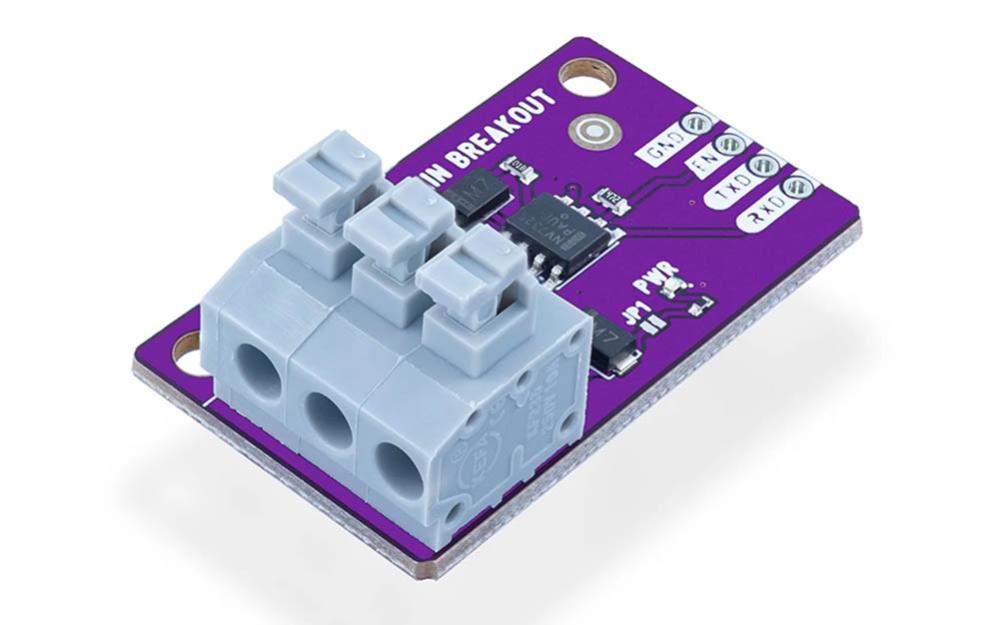

LIN Transceiver med Onsemi:s krets NCV7329 - Mastermodul med LIN-kommunikation (Local Interconnect Network). Används i fordons- och inbyggda system. Modulen är utvecklad för enkel integrering med mikrokontroller och gör det möjligt att implementera LIN-kommunikation utan komplicerad hårdvara. Den lämpar sig både för hobbyprojekt och professionella konstruktioner.
Modulen är avsedd för utveckling av LIN-baserade system, exempelvis för fönsterhissar, sätesstyrning och klimatsensorer i fordon. Den är kompatibel med vanliga mikrokontrollerplattformar som t.ex. Arduino. Det gör den lämplig både för prototyputveckling och färdiga produkter. Upp till 16 enheter kan anslutas på samma LIN-buss.
Kortet har öppen hårdvarudesign (Open Source Hardware) och kompletteras med dokumentation som ger användaren möjlighet att anpassa konstruktionen efter egna behov. Produkten tillverkas inom EU och levereras med teknisk support.
NCV7329 stöder kommunikationshastigheter från 1 kbit/s upp till 20 kbit/s och uppfyller LIN 2.x samt SAE J2602. Kretsen har inbyggda skyddsfunktioner som termiskt skydd, underspänningsskydd och skydd mot transienter på LIN-bussen. Den har även stöd för Normal-, Sleep- och Standby-läge för att minska strömförbrukningen när kommunikation inte pågår.
Specifikationer:
- Typ: LIN-transceiver slav-modul
- Transceiver: NCV7329
- Kommunikationsprotokoll: LIN (Local Interconnect Network)
- Roll: Master
- Kommunikationshastighet: 1–20 kbit/s
- Max antal noder: 16
- Max busslängd: 40 m
- Drivspänning: 5 - 18V (12V typisk)
- Logiknivå: 3.3 / 5V
- Dimensioner: 21.3 × 22.6 × 12.3 mm
- Kommunikationsstandard:: ISO 17987-4 and SAE J2602
- Levereras med stiftlist (ej förmonterad)
Skyddsfunktioner:
- Termiskt skydd
- Underspänningsskydd
- Skydd mot transienter på LIN-bussen
Driftlägen:
- Normal
- Sleep
- Standby
