Produktbeskrivning

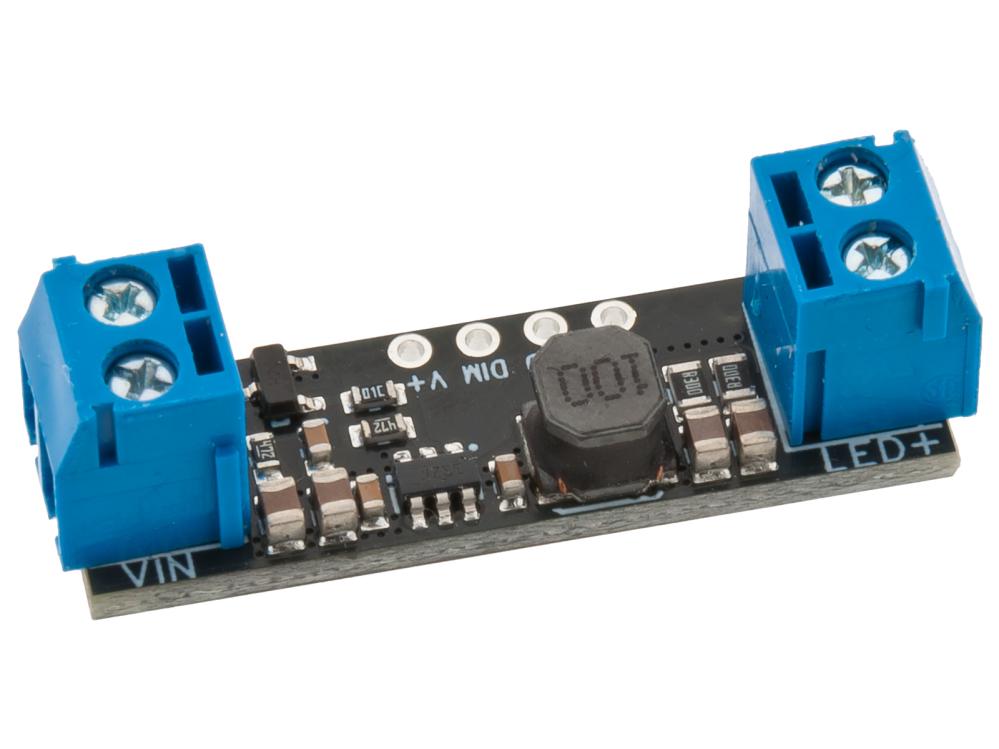

EKM033 är en step-down (buck) omvandlare för att driva effektlysdioder, LED-slingor och -matriser. Modulen är utvecklad och designad av Electrokit. EKM033 är uppbyggd kring den högeffektiva LED-drivkretsen TPS92200 från Texas Instruments.

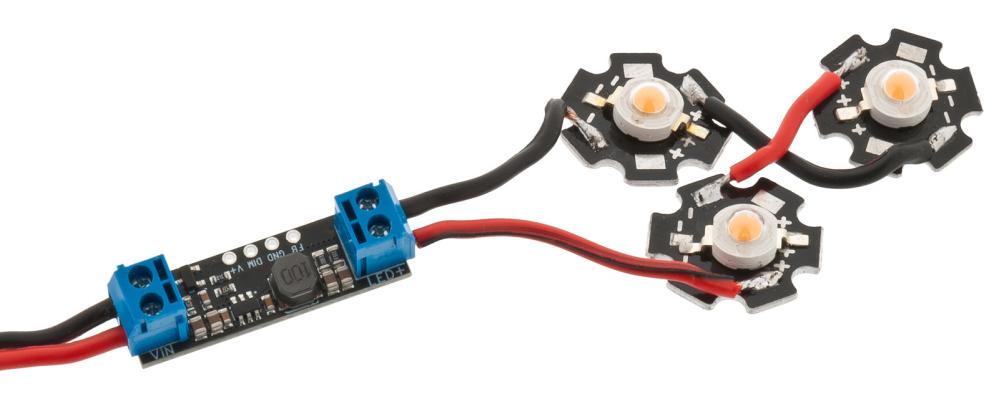

Modulen omvandlar en högre spänning (4V till 30V) till en lägre spänning, som regleras för att matcha framspänningen för de anslutna lysdioderna. Eftersom drivkretsen reglerar utgångsspänningen till en fast ström kan valfritt antal lysdioder, upp till den maximala utgångsspänningen (99% av VIN), anslutas i serie.
Drivkretsen har skydd mot öppen last, kortsluten last, underspänning och för hög temperatur. Observera att modulen inte har något skydd mot omvänd polaritet för matningsspänningen och kommer att skadas av felaktig inkoppling.
Ljusstyrkan kan styras från 0-100% med PWM eller en analog spänning mellan 0 och 2.5V. Den inbyggda 2.5V spänningsreferensen gör det mycket enkelt att ansluta en potentiometer för steglös dimning.

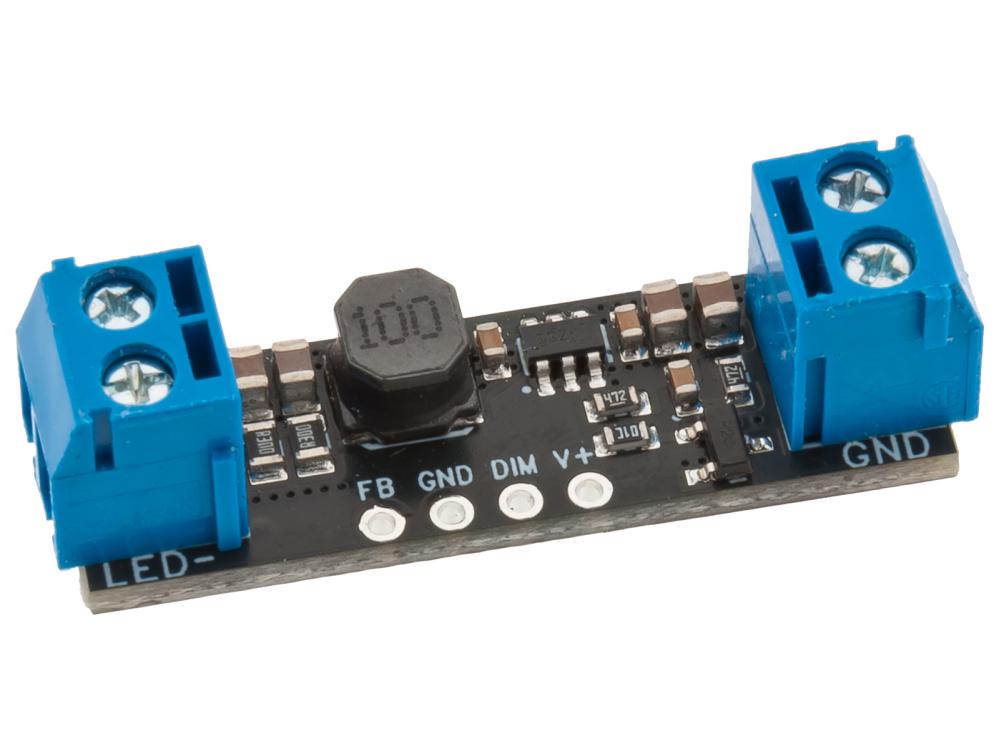

Utströmmen kan programmeras genom att öppna eller kortsluta lödbryggorna på kortets baksida eller genom att ansluta ett externt motstånd mellan GND och FB.
Funktioner:
- Effektiv switchad reglering
- Driv högeffektlysdioder från med en DC-strömförsörjning
- Programerbar utström
- Analog eller PWM-styrd dimning
- Inbyggd 2.5V spänningsreferens
Specifikationer:
- Drivspänning: 4 - 30V
- Ström (max): 1.5A
- Viloström: 1uA
- Switchfrekvens: 1 MHz
- Spänningsområde för analog dimning: 0 - 2.5V
- Frekvensområde PWM: 100 Hz - 2kHz

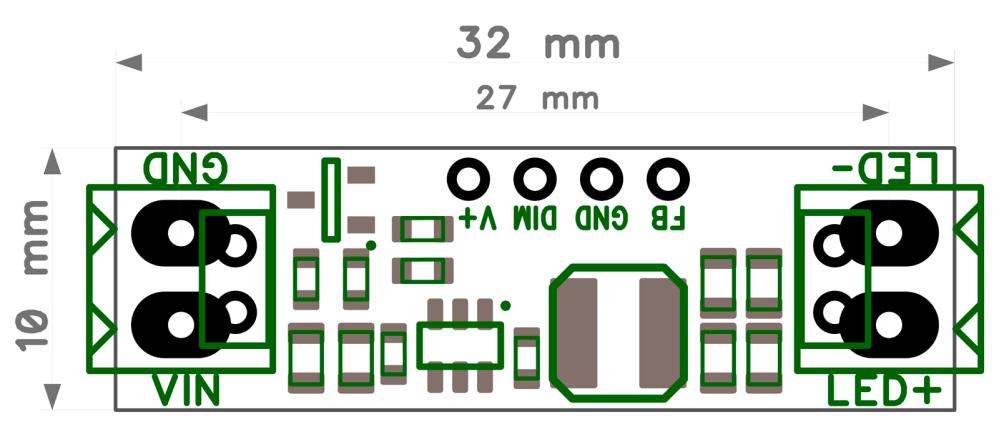

- Dimensioner: 32 x 10 mm

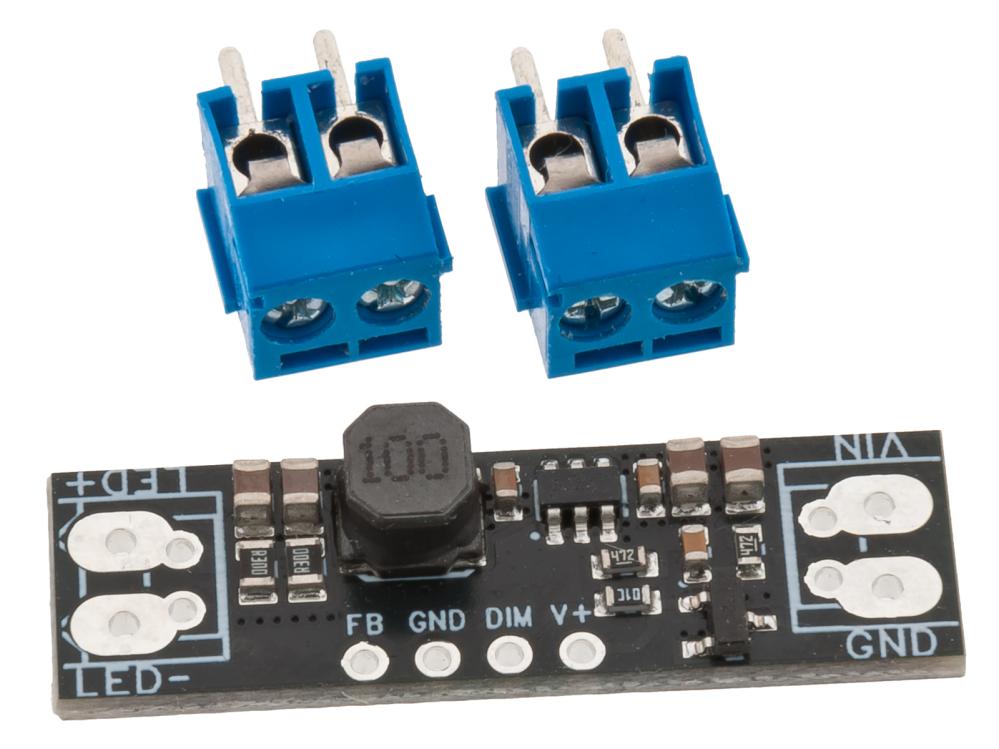

- Levereras med skruvplintar (ej förmonterade)
