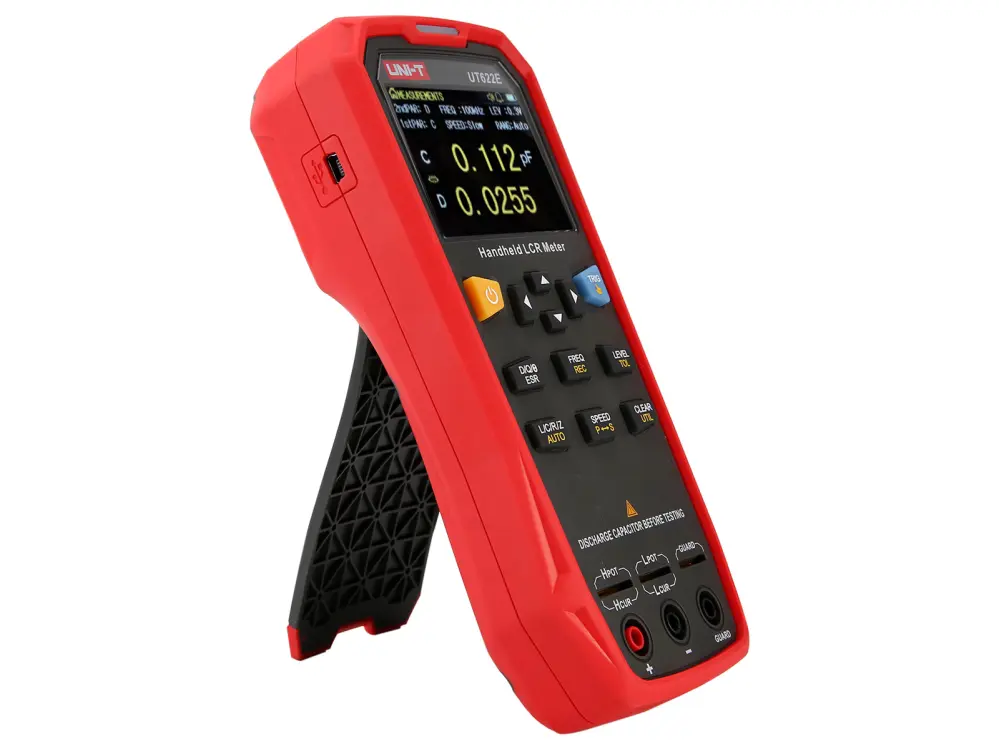

LCR-mätare 100Hz-10kHz 0.1% UNI-T UT622A

Avancerad LCR-mätare från UNI-T, för precis mätning, testning och sortering av passiva komponenter. 0.1% precision, enkelt och intuitivt gränssnitt och snabba resultat.

Kan mäta på kondensatorer, motstånd och induktanser (drosslar), med stora mätområden: 0.00pF-99.999mF, 0.0000-9.9999 MOhm och 0.00uH-99.999H. Alla mätningar görs med automatisk inställning av mätområde (autorange). Förutom att ställa in omfång kan den även automatiskt identifiera komponenter och automatiskt välja seriellt/parallellt läge (equivalent mode) beroende på komponenttyp och uppmätt värde.

Istället för att mäta komponenter med likspänning, så använder LCR-mätare som UT622 en testsignal med ställbar frekvens. Där en multimeter mäter parametrar för en given spänning (DC) så mäter LCR-mätare parametrar för växelspänning (AC). Detta har flera fördelar. Till exempel ger det en mer rättvisande mätning av kondensatorer, som är väldigt frekvensberoende. Det är också det enda praktiska sättet att mäta induktans. Mätning av kondensatorer går fortare än med en multimeter (DC-mätning), som mäter urladdningstiden - för stora värden kan det ta väldigt lång tid.

Särskilt reaktiva komponenter - kondensatorer och induktanser/drosslar - är bra att mäta med AC, helst med den frekvens de kommer arbeta vid. Stora kondensatorer och drosslar i nätfilter bör t.ex mätas med låga frekvenser – UT622-serien kan alla ställas till 100Hz mätfrekvens.

Mätmetoden innebär inte bara att mätningarna blir bättre, den gör också att man kan få veta mer än bara hur mycket av enheten en passiv komponent har. Som bekant är verkliga komponenter inte ideala - de har olika brister och reaktiva effekter, är frekvensberoende, och har olika "parasiter", t.ex. är alla motstånd induktiva, och kondensatorer har en viss inneboende resistans. LCR-mätare som UT622 kan mäta flera av dessa egenskaper.

UT622-serien kan förutom de vanliga storheterna (ohm, farad, henry) mäta/räkna ut reaktans (Z), ekvivalent serieresistans (ESR), godhetstal (Q - hur nära idealet en reaktiv komponent är), - Theta (θ - fasförskjutning) och D (förlustfaktor).

UT622E kan förutom att mäta med AC även läsa som en vanlig multimeter, med likspänning (DCR). Resistans påverkas inte av frekvens. Med fyrtrådsmätning (Kelvin-mätning) kan UT622 mäta mycket låga resistanser med hög noggrannhet. Detta kräver Kelvin-prober, som inte ingår - se relaterade produkter.

Ett inspelningsläge kan mäta genomsnittligt, lägsta och högsta värden, samt antal mätningar (för primära värden - ohm/farad/henry). UT622 kan då automatiskt identifiera att en komponent är ansluten, vänta tills ett korrekt mätvärde finns, och spara. Mycket bra för att verifiera större mängder komponenter.

Det relaterade toleransläget kan användas för att sortera komponenter. Mätaren visar då procentuell avvikelse från ett inställt värde, och varnar med ljud när en komponent faller utanför området. UT622 räknar då antal testade, godkända och underkända komponenter. En oumbärlig funktion i produktion där kritiska komponenter måste ligga exakt rätt i värde.

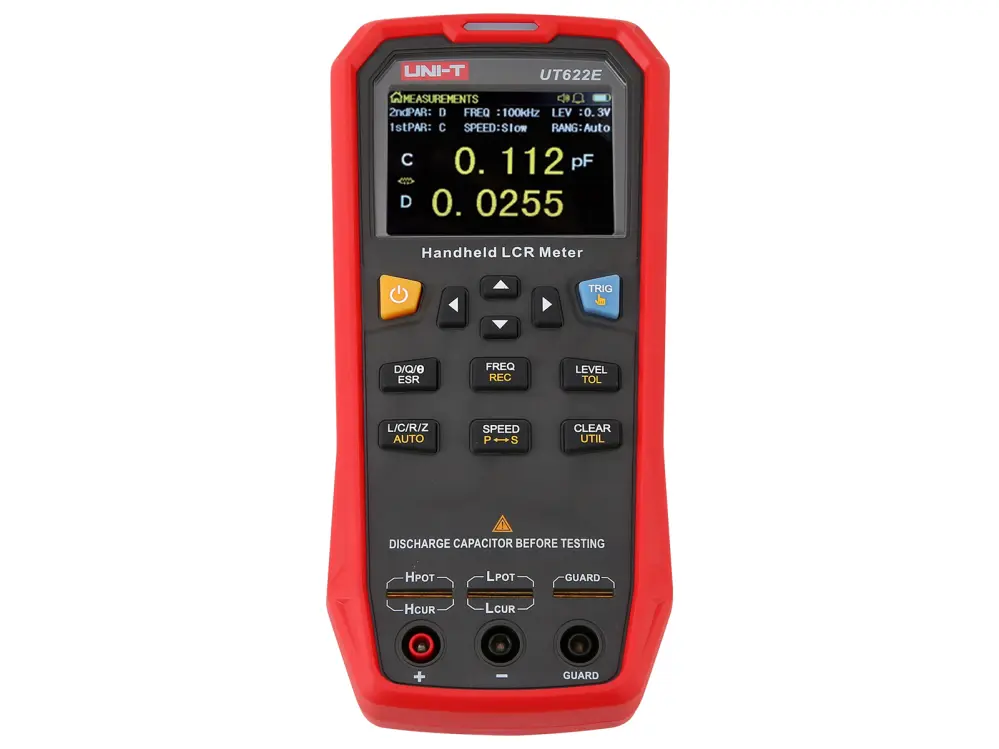

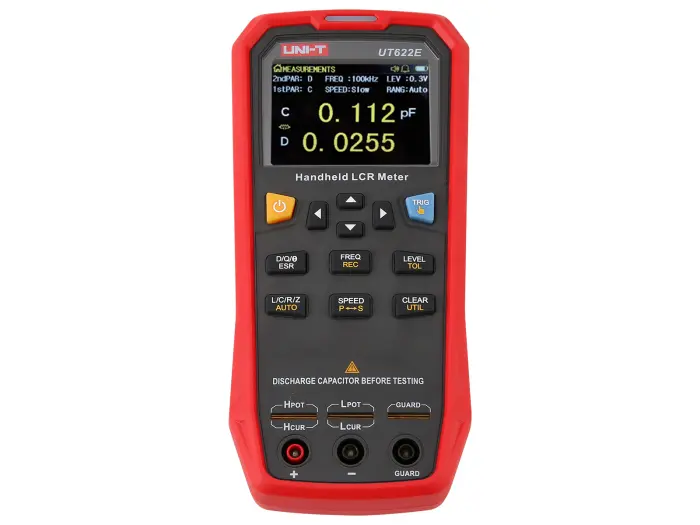

UT622-serien har en stor (2.8") och tydlig högupplöst färgsdisplay, som visar flera mätvärden och inställningar samtidigt. Mätaren kan även anslutas till en dator och användas med mjukvara.

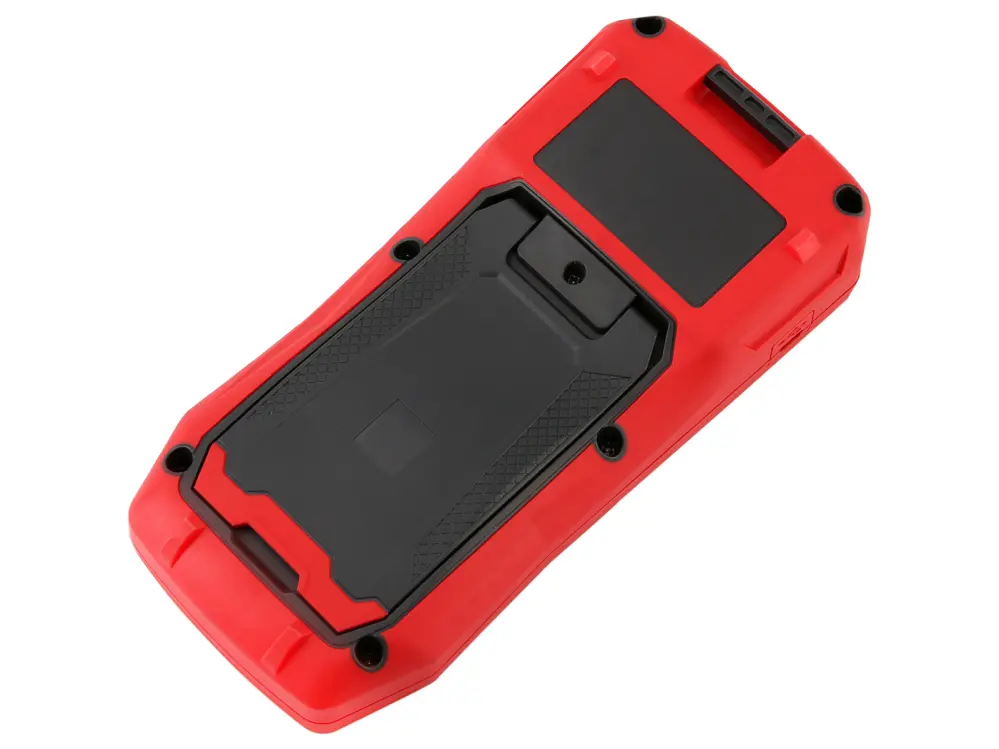

Drivs med ett laddbart LiPo-batteri med 1800mAh som ger många timmars bruk. Laddas med mini-USB-kabel.

Ställbar mätfrekvens, spänning, uppdateringsfrekvens (upp till 20 mätningar per sekund).

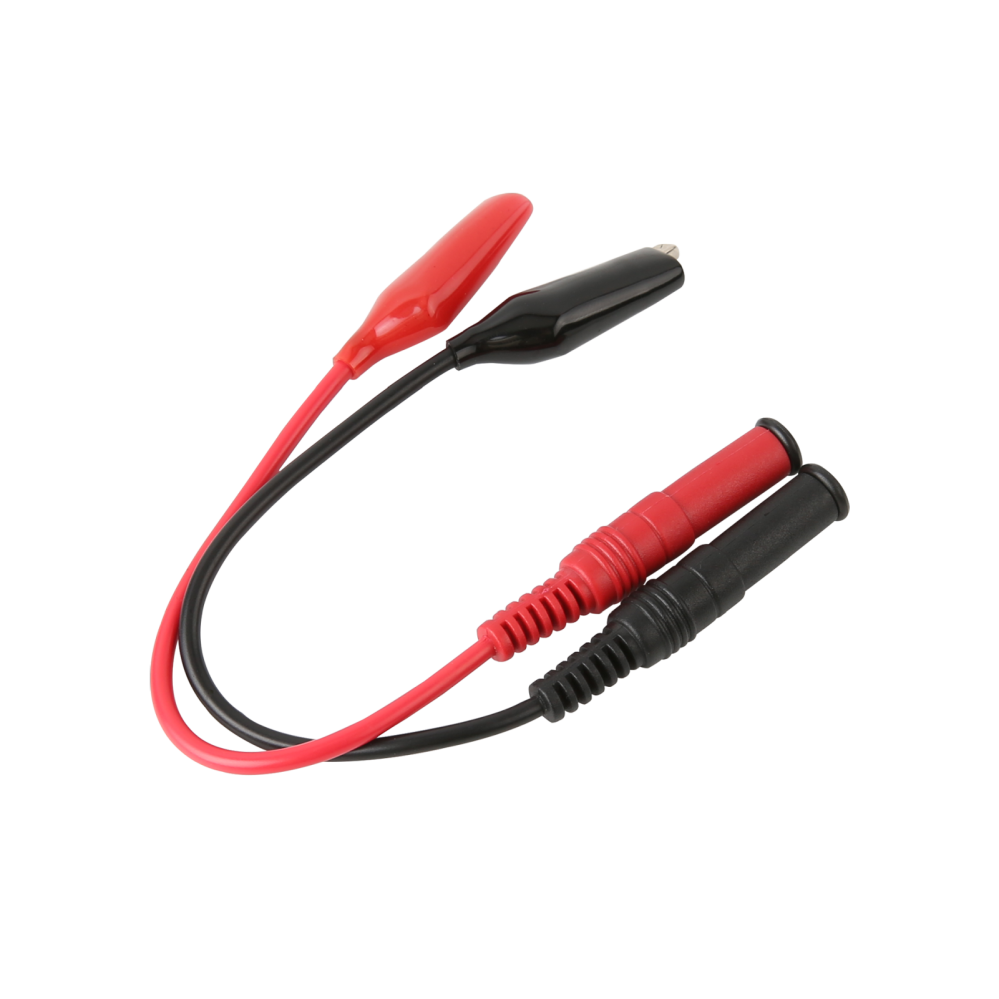

Förutom mätaren så ingår ett kalibreringskort (bygel), testprober och strömadapter (mini USB, 5V 1A).

Obs! Mät aldrig på uppladdade kondensatorer eller spänningssatta kretsar med UT622 eller andra LCR-mätare!
