Produktbeskrivning

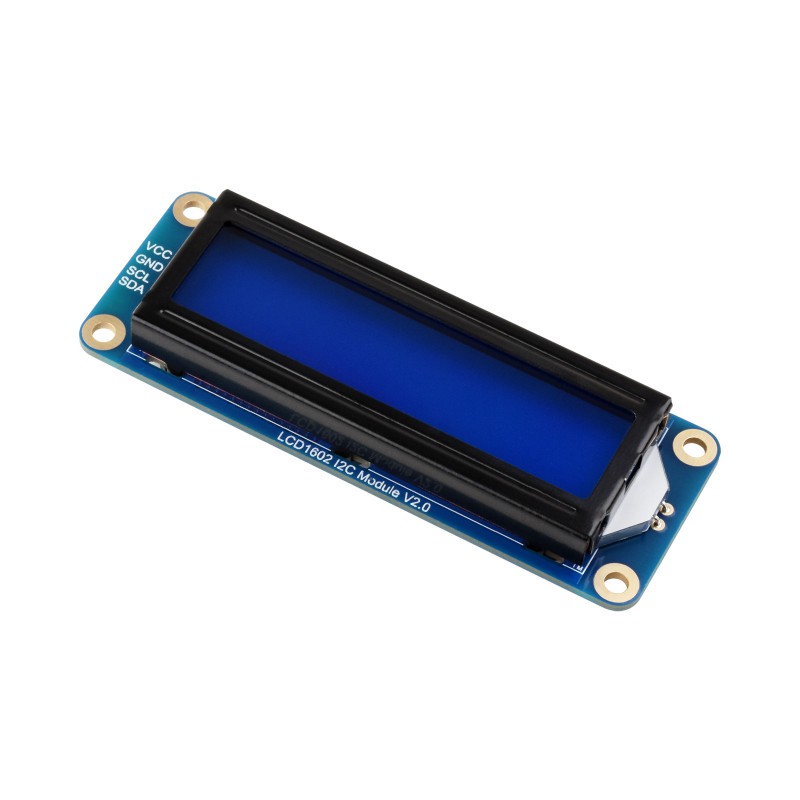

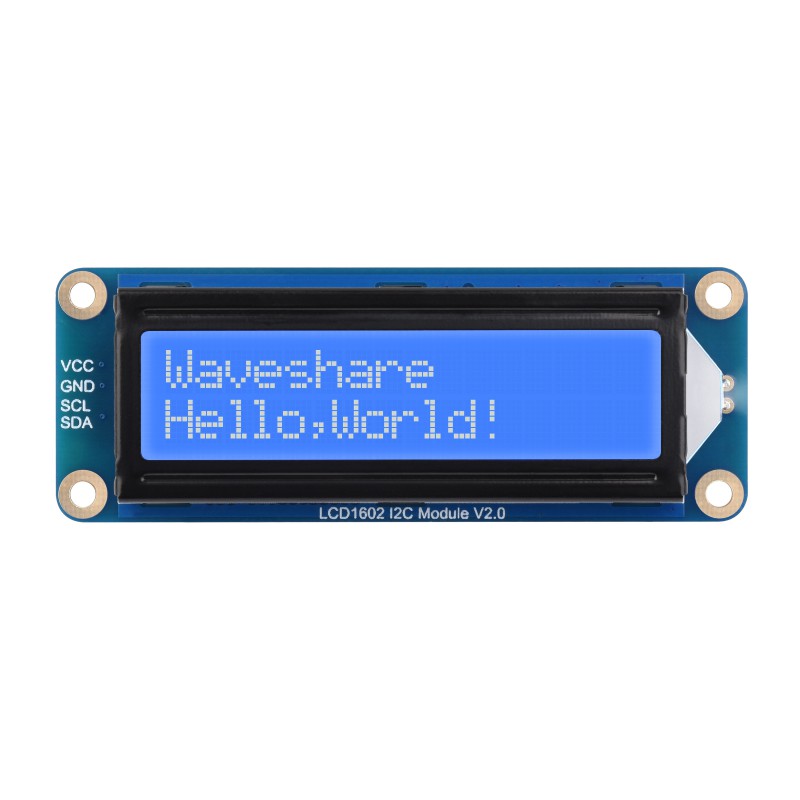

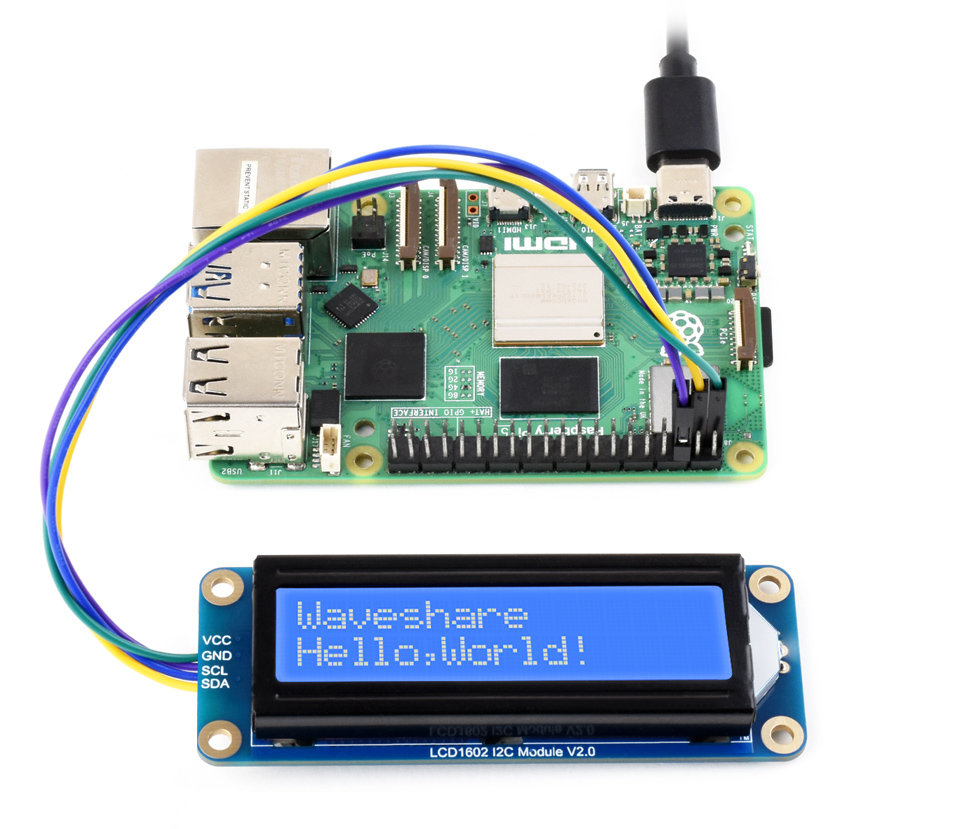

LCD1602 teckendisplay med 16 x 2 tecken och I²C-gränssnitt. Modulen har blå bakgrundsbelysning med vita tecken på blå bakgrund. Med justerbar ljusstyrka. Modulen kan användas med 3.3 V eller 5 V. Använder AiP31068 som LCD-drivkrets och SN3193 för styrning av bakgrundsbelysningen. Waveshare tillhandahåller exempel och dokumentation för bland annat Raspberry Pi, Raspberry Pi Pico, Jetson Nano, ESP32, Arduino och STM32.
Specifikationer:
- Tillverkare: Waveshare
- Modell: LCD1602 I2C Module (Blue)
- Typ: Tecken-LCD
- Antal tecken: 16 x 2
- Teckenfärg: Vit
- Bakgrundsbelysning: Blå, justerbar
- Gränssnitt: I²C
- Drivspänning: 3.3–5 V
- LCD-drivkrets: AiP31068
- Drivkrets för bakgrundsbelysning: SN3193
- Arbetstemperatur: -20 till +70 °C

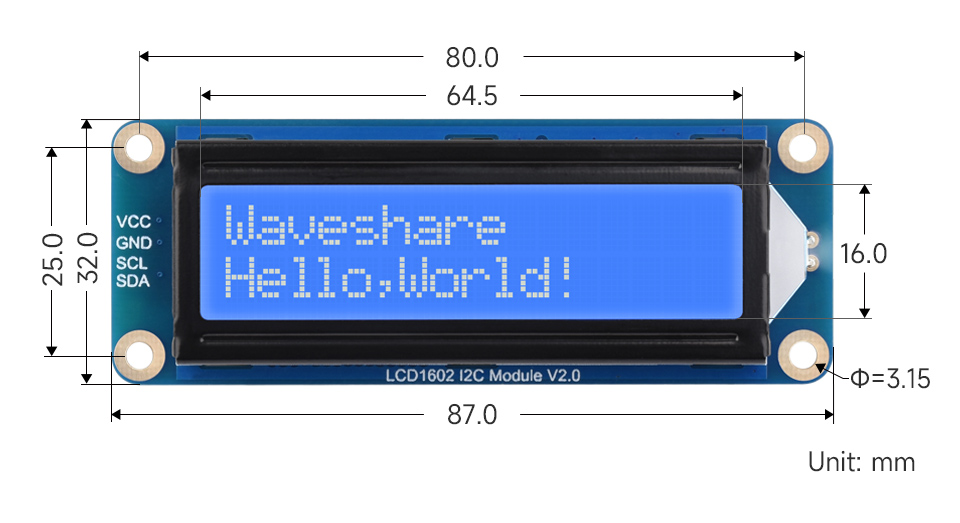

- Displayyta: 64.5 x 16.0 mm
- Dimensioner: 87.0 x 32.0 x 13.0 mm

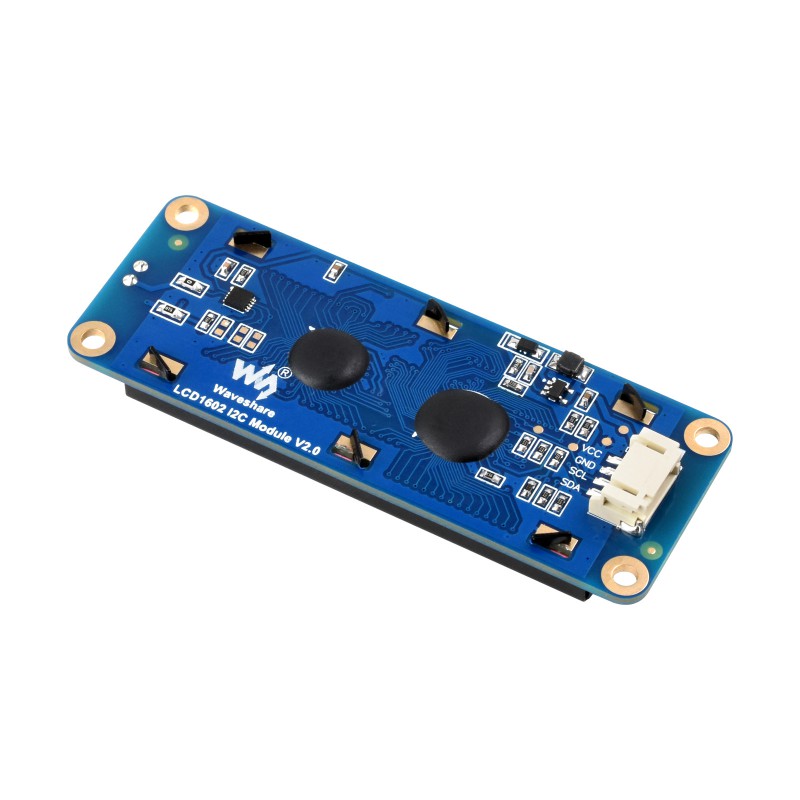

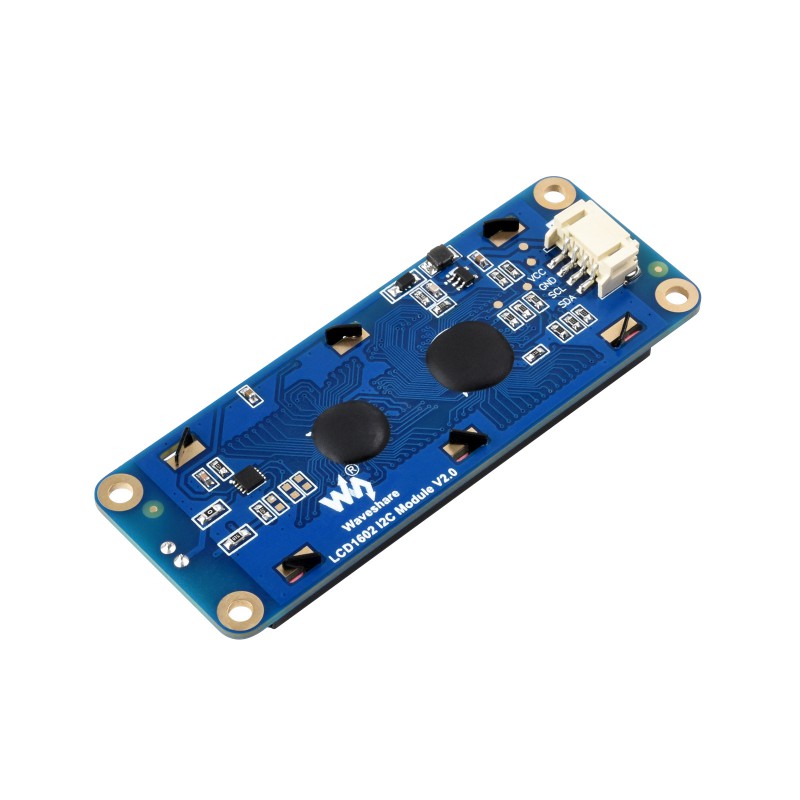

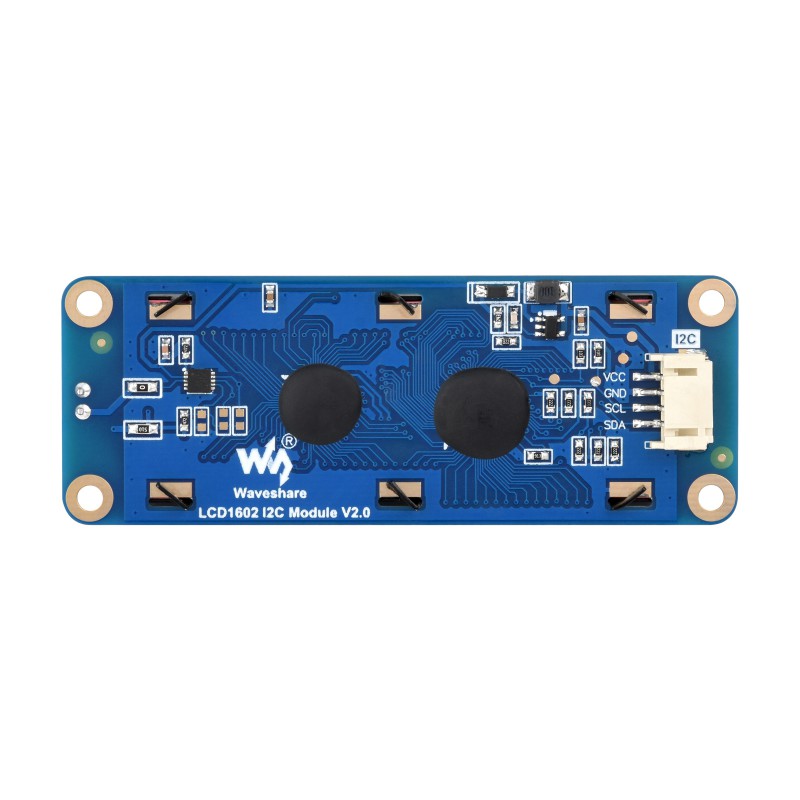

Anslutningar:
- VCC: 3.3–5 V
- GND: Jord
- SCL: I²C-klocka
- SDA: I²C-data
Levereras med:

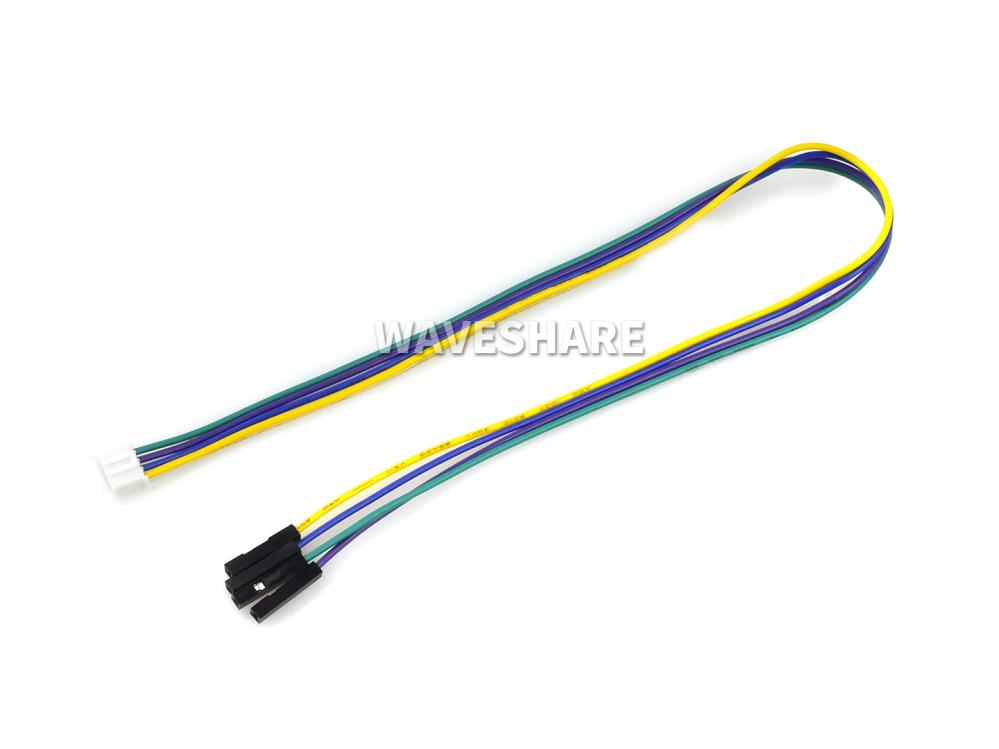

- Kopplingskabel med 4-pol PH2.0 till 4x dupont hona
