Produktbeskrivning

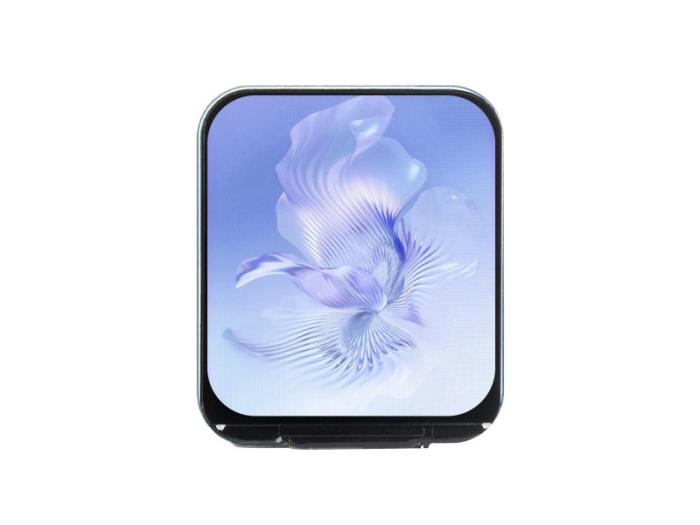

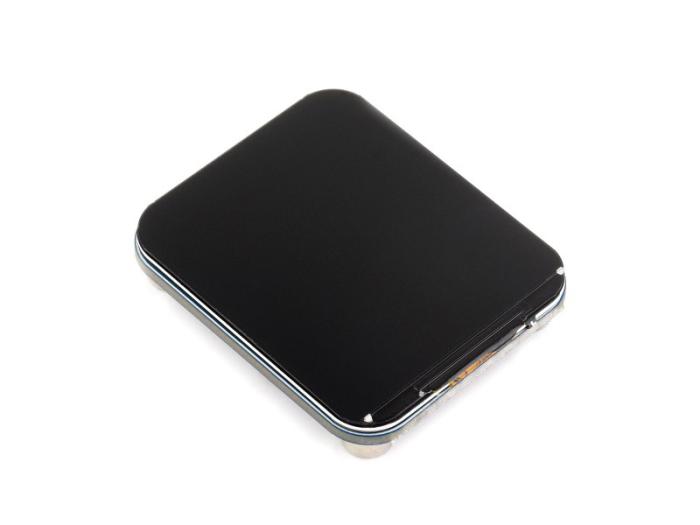

Trevlig LCD-display med rundade hörn. 1.83-tum IPS-skärm med en upplösning på 240×280 pixlar med stöd för 65K färger. Displayen bygger på drivkretsen NV3030B och använder 4-tråds SPI-gränssnitt för kommunikation. Med brett stöd för mikrokontrollers som Raspberry Pi, Arduino, STM32 och ESP32. Modulen har en integrerad spänningsomvandlare som möjliggör drift och logiknivå vid 3.3 V eller 5 V. Levereras med 8-polig färgkodad anslutningskabel med 8x dupont-kontakter (hona).
Specifikationer:
- Skärmstorlek: 1.83 tum
- Upplösning: 240 × 280 pixlar
- Paneltyp: IPS
- Färgdjup: 65K färger
- Drivkrets: NV3030B
- Gränssnitt: 4-tråds SPI
- Drivspänning: 3.3 V / 5 V

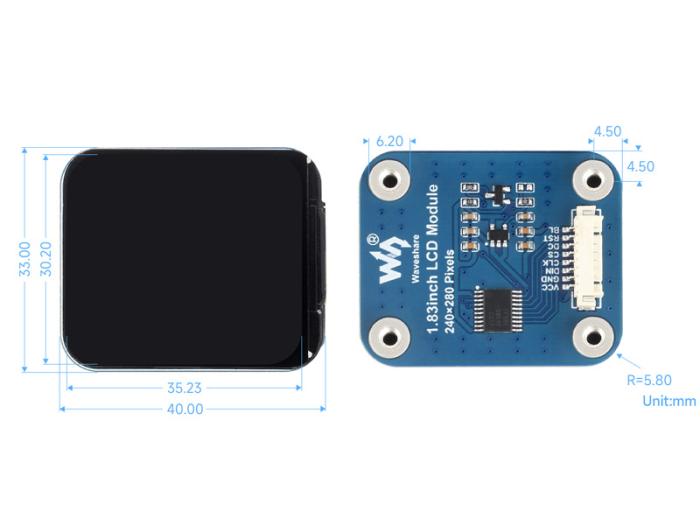

- Aktiv yta: 30.20 x 35.23 mm
- Modulens mått: 33.00 x 40.00 mm
- Pixelstorlek: 0.126 x 0.126 mm

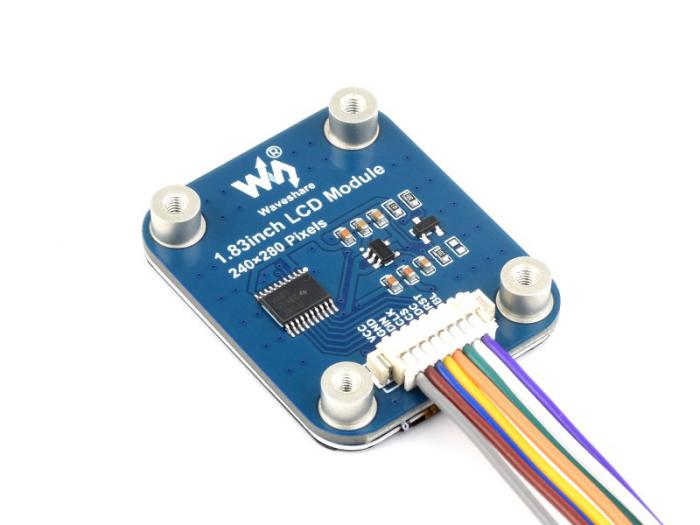

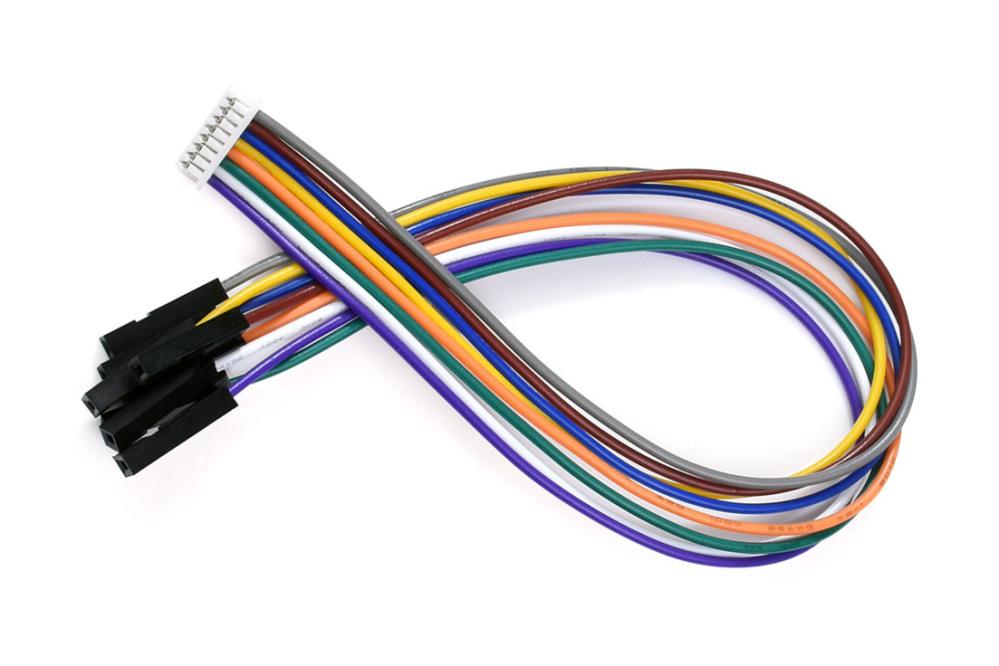

- Anslutning: MX1.25 8-pin kabel (medföljer)

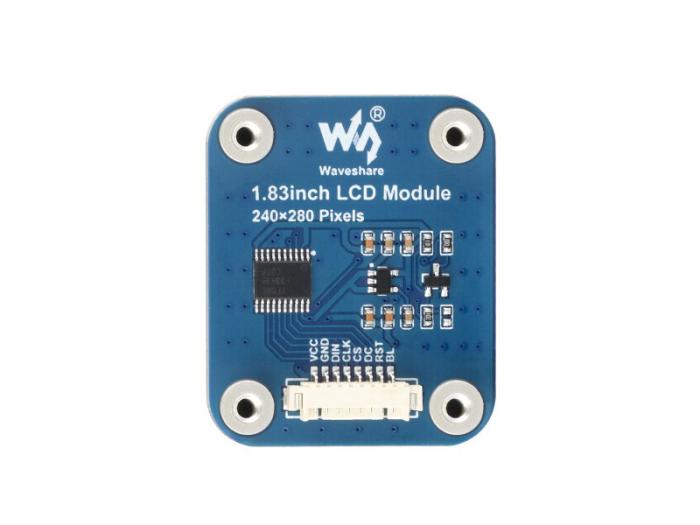

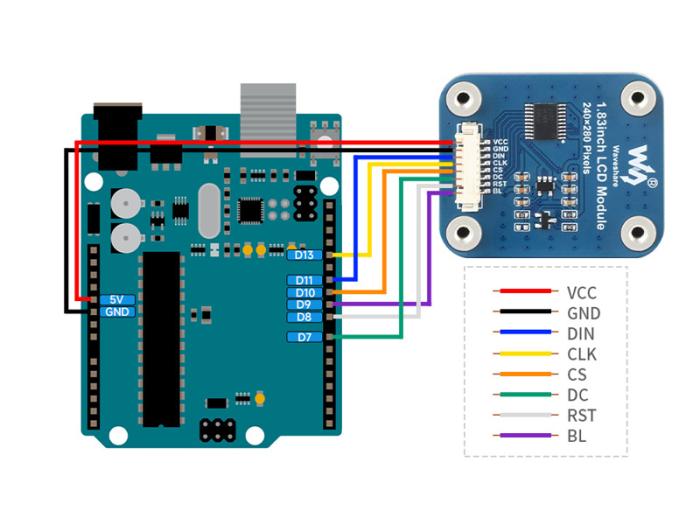

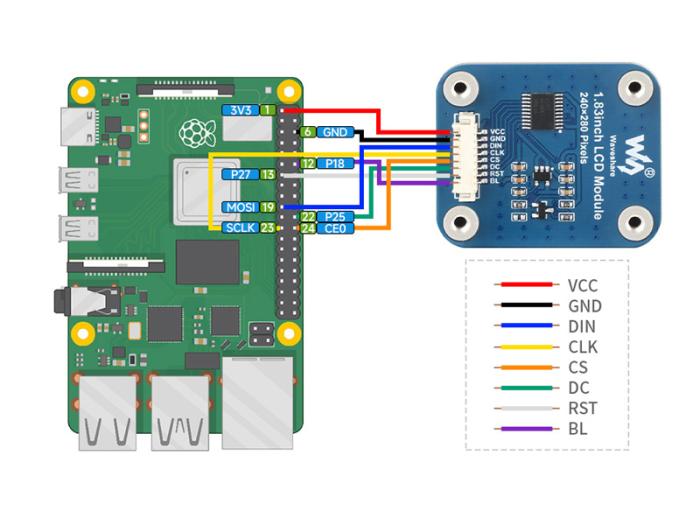

Anslutningsstift:
- VCC: Strömförsörjning (3.3 V / 5 V), logiknivå: samma som vald VCC
- GND: Jord
- DIN: SPI-dataingång
- CLK: SPI-klockingång
- CS: Chip Select (aktiv låg)
- DC: Data/Command-väljare (hög för data, låg för kommando)
- RST: Återställning (aktiv låg)
- BL: Bakgrundsbelysning
Funktioner:
- Högupplöst IPS-panel med breda betraktningsvinklar och levande färgåtergivning.
- Kompakt design med rundade hörn, lämplig för inbyggda applikationer.
- Stöd för flera mikrokontrollerplattformar med tillgängliga exempel och utvecklingsresurser.
- Integrerad spänningsomvandlare för flexibel strömförsörjning.
- Idealisk för projekt som kräver en liten men högkvalitativ display, såsom bärbara enheter, instrumentpaneler eller användargränssnitt i inbyggda system. Dess SPI-gränssnitt och breda kompatibilitet gör den till ett mångsidigt val för olika utvecklingsbehov.
