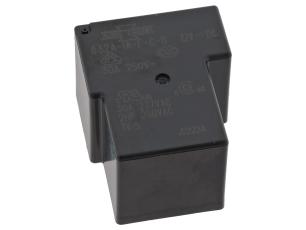

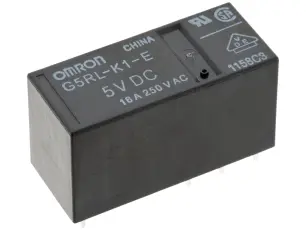

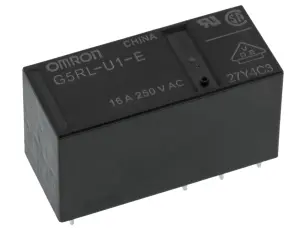

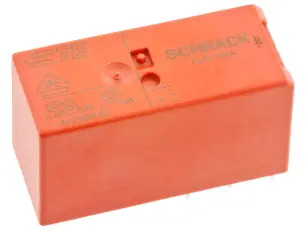

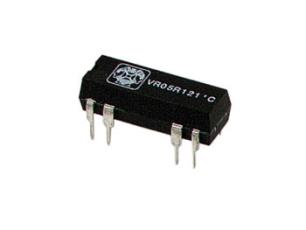

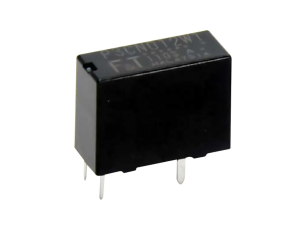

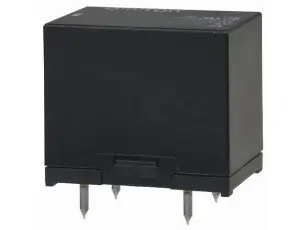

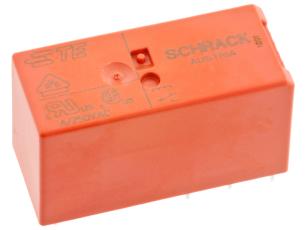

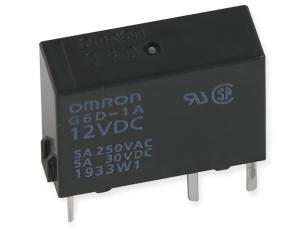

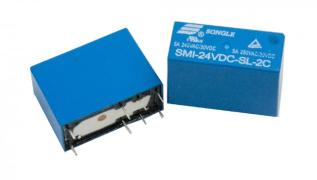

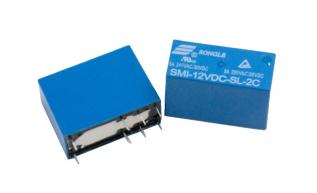

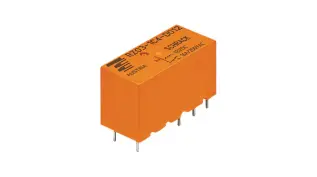

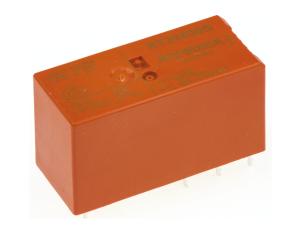

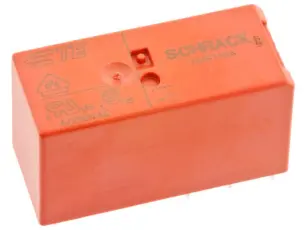

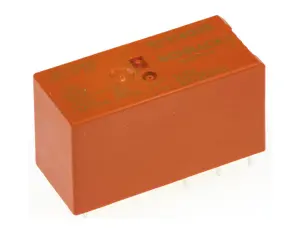

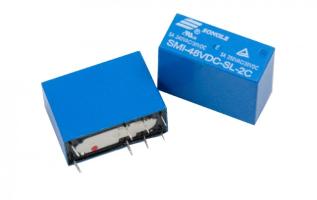

Effekt- & signalreläer PCB

Reläfunktioner

Monostabilt relä - Kontinuerlig styrning: När styrsignalen till reläspolen försvinner återgår reläkontakten till sitt viloläge (normalläge) med hjälp av en återställningsfjäder. Detta är den vanligaste relätypen.
Bistabilt relä (impulsrelä) - Impulsstyrning: Reläkontakten behåller sin aktuella position även efter att styrsignalen till reläspolen har försvunnit. En kort styrpuls räcker för att ändra kontaktläget.

Växlande kontakt: Reläkontakten har tre anslutningar – gemensam (COM), normalt öppen (NO) och normalt sluten (NC). Funktionen motsvarar en on-on omkopplare.

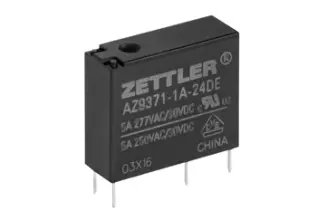

Slutande kontakt: Reläet har två anslutningar och är normalt öppen (NO). Kontakten sluts när reläspolen får drivspänning. Funktionen motsvarar en on-off omkopplare.
Reläpoler

Reläpoler: Ett relä kan ha en eller flera poler. Antalet poler anger hur många separata kretsar som kan styras oberoende av varandra. Exempel: Ett 2-poligt växlande relä har två separata kontakter, vardera med tre anslutningar (COM, NO, NC). Det ger totalt 2 × 3 = 6 kontaktanslutningar. Utöver detta tillkommer 2 anslutningar för reläspolen. Totalt har reläet alltså 8 stift/anslutningar.
