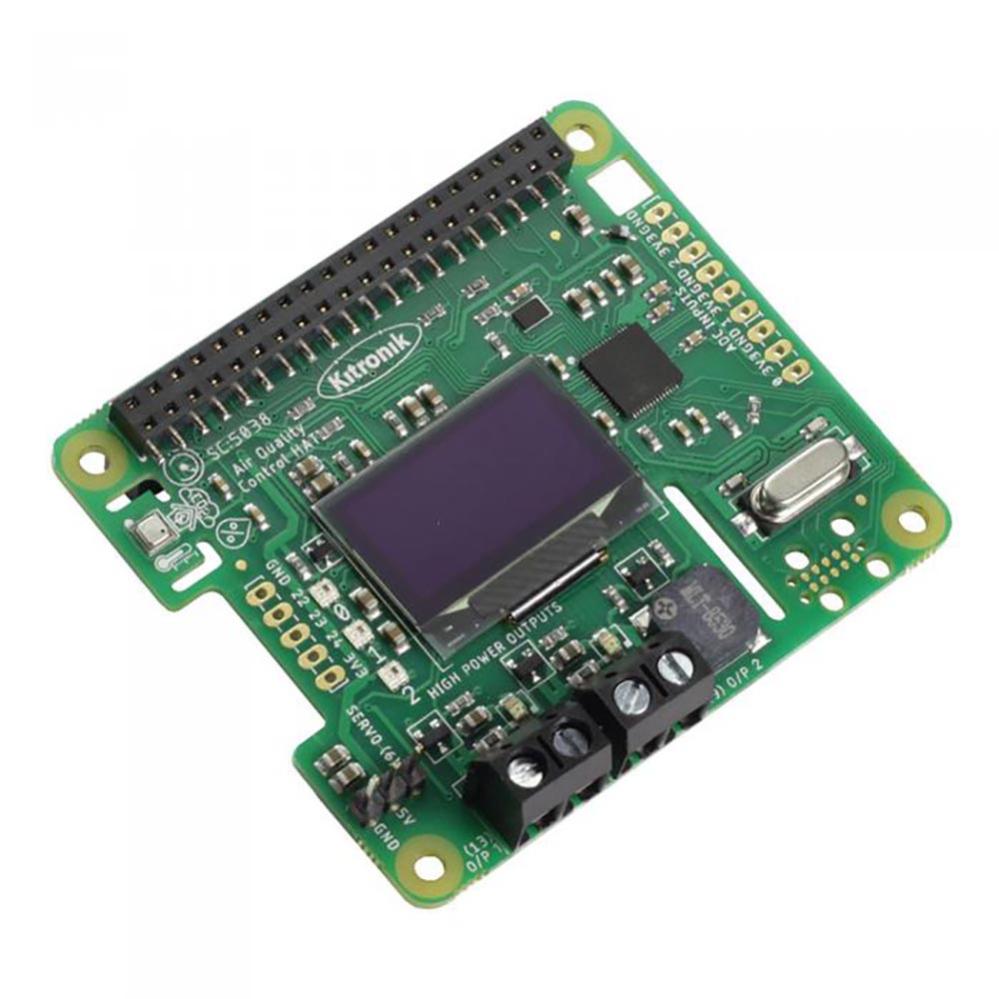

Kitronik Air Quality Control HAT

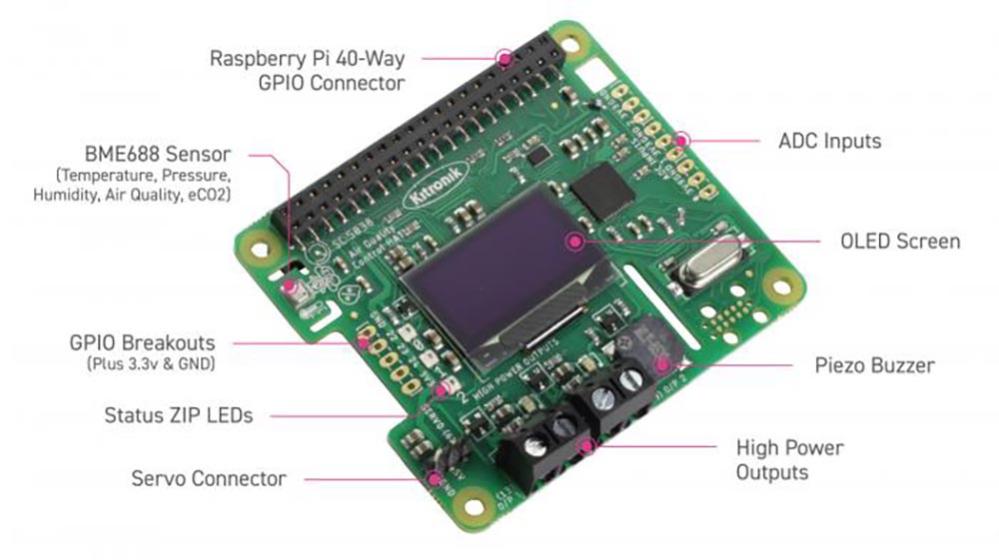

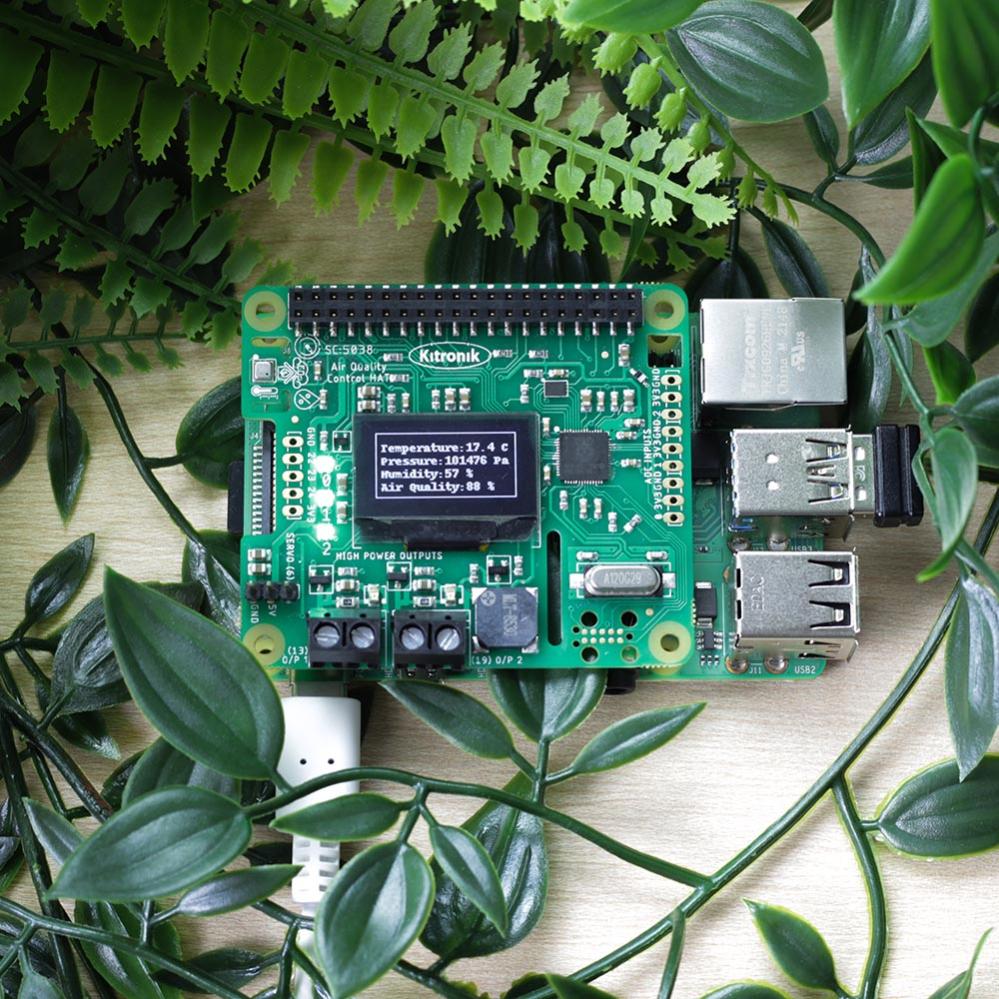

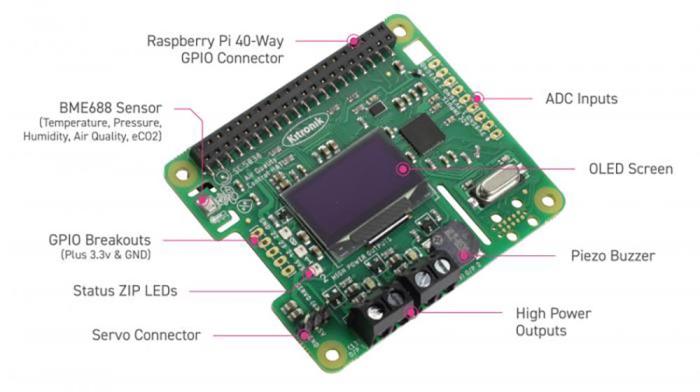

Kitronik Air Quality Control HAT är en hatt för Raspberry Pi som ger en uppsjö sensorer och anslutningar till din Raspberry. Logga och spara data på Raspberryn, och visa resultaten från dina mätningar på OLED-skärmen. På kortet finns också en RP2040, som styr RGB-lysdioderna och agerar ADC (12 bitar).
Den inbyggda BME688-sensorn mäter flera olika aspekter av luftkvalitet och miljö (temperatur, lufttryck, luftfuktighet, air quality index, eCO2), och kan kompletteras med andra sensorer (exempelvis vindriktning, ljus, osv) via ADC-anslutningarna (löd-anslutningar). På kortet finns också en servokontakt och två skruvanslutningar för att driva högre laster (max 1A), en summer för att exempelvis varna när luften blivit dålig. Tre lysdioder kan visa när gränsvärden har uppnåtts, eller vad du vill.

Hatten strömförsörjs genom GPIO
* Kraftutgångar: GPIO13 & GPIO19
* Servoanslutning: GPIO6 * Piezo-summer: GPIO26
* Analoga ingångar: (RP2040 ADC): ADC0, ADC1 & ADC2 (Alla med 3.3V & GND).
* ZIP LEDs: 3 onboard (controlled via RP2040)
* Additional Pin Breakouts: GPIO22, GPIO23, GPIO24 + 3.3V & GND.

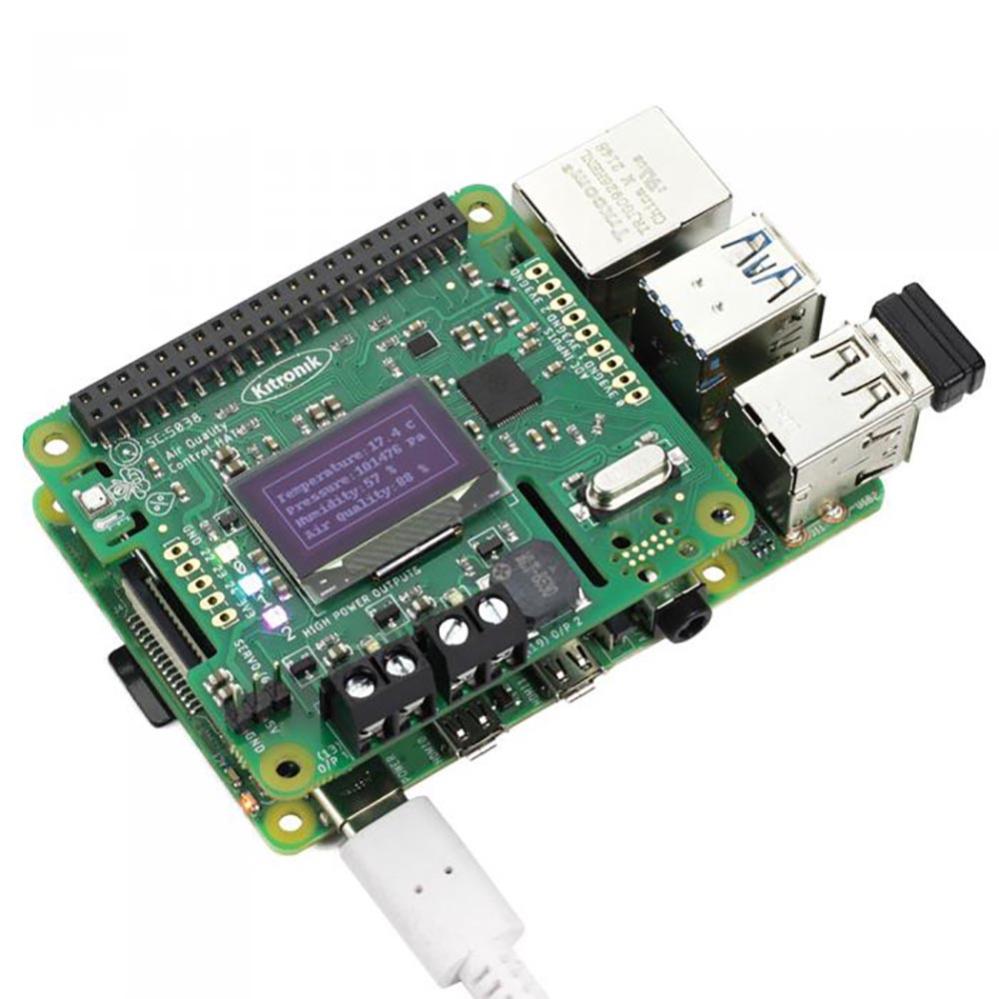

Kitronik Air Quality Control HAT är kompatibel med alla Raspberry Pi med 40-pinnars GPIO. Den har testats med Raspberry Pi 2, 3, 4 och Zero 2 av tillverkaren.

Kitronik har skapat ett paket för Air Quality Control Hat, som kan installeras med följande kommando:
pip install KitronikAirQualityControlHAT

Programkod, README och exempelprogram finns tillgängliga på Kitroniks Github, https://github.com/KitronikLtd

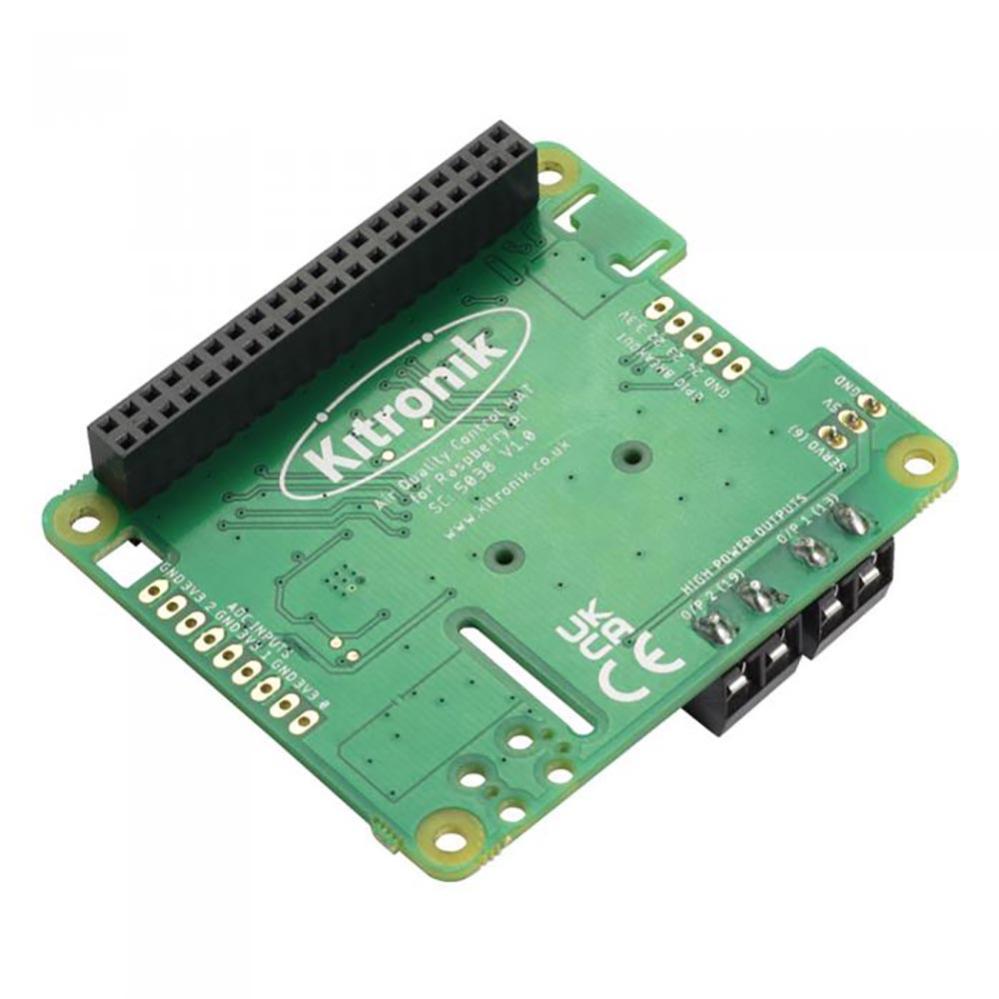

Längd: 65mm.
Bredd: 56.5mm.
Höjd: 10.2mm.
Mönsterkortets tjocklek: 1.6mm
