Produktbeskrivning

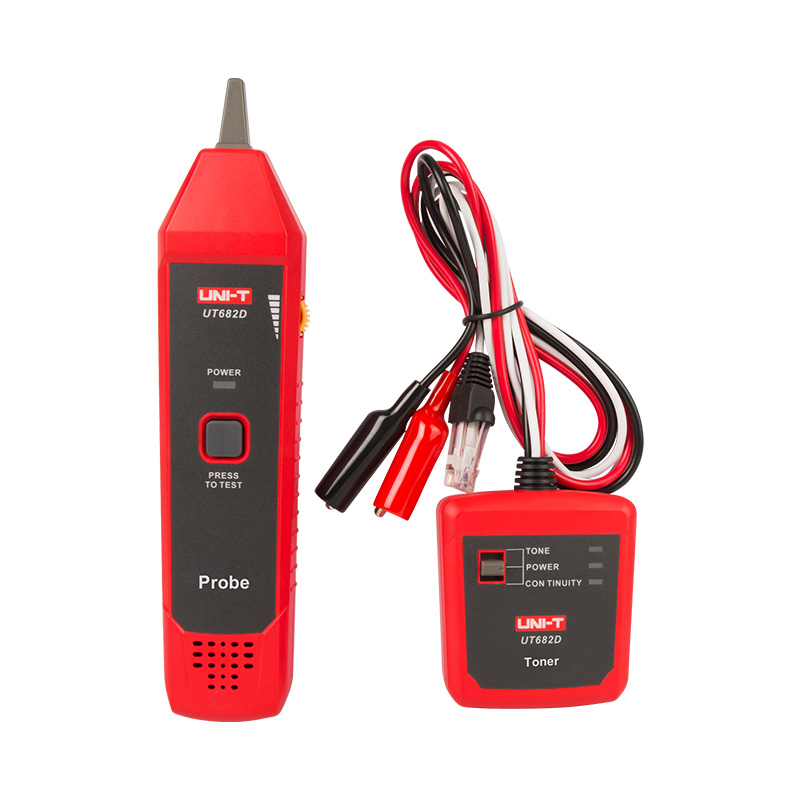

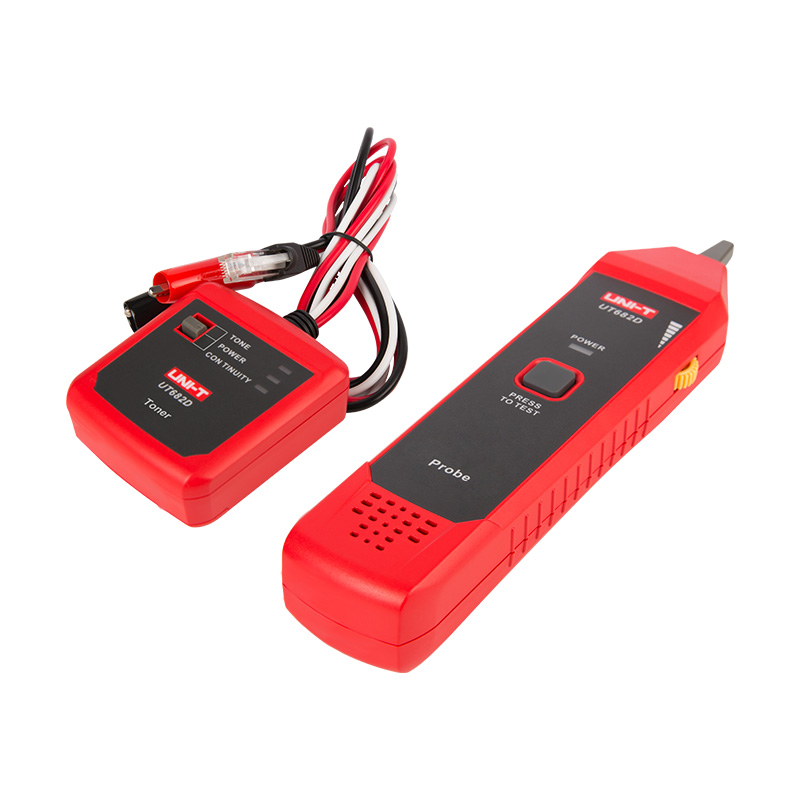

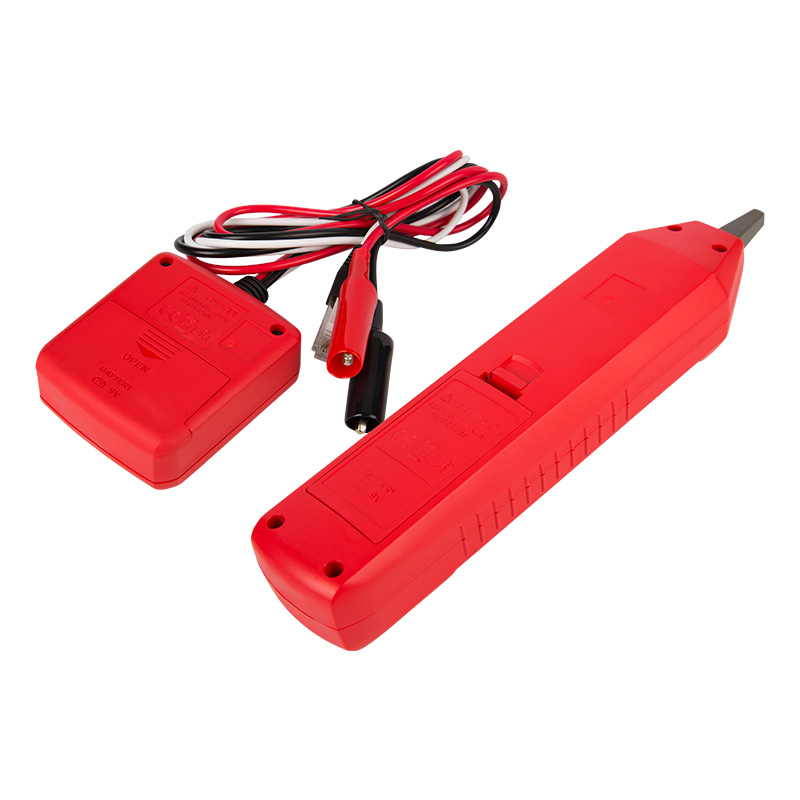

Kabelsökare och kontinuitetstestare för se vart kablar tar vägen. Den ena enheten (Toner) ansluts till kabeln man vill följa med krokodilklämma eller RJ-11 pluggen. Den andra kontakten plockar upp ljudet från tonern även utan att vara i direkt kontakt. En högtalare och lysdiod på proben visar när den är nära kabeln. Signalen hörs mer ju närmare kabeln proben är. Ljudvolymen (känsligheten) kan justeras med en volymkontroll. Signalen är en ton som varierar från 1.25-1.4 kHz sex gånger per sekund.
Kontinuitetstestaren testar kontinuitet med 8V, och registrerar resistanser upp till ungefär 10 kOhm som kontinuitet. Lysdioden visar ungefärlig resistans genom att lysa starkare vid lägre resistans.
Observera att testaren inte får anslutas till kablar med växelström eller likspänning över 60 V.
Kan även testa polaritet och linjefunktioner i analoga telenät.
Två 9V-batterier ingår, ett för proben och ett för tonern.
Toner:
- Uteffekt: 10mW (genom 600 Ohm)
- Frekvens: 1.25/1.4 kHz (6 Hz modulation)
- Spänning i kontinuitetsläge: 8VDC
- Spänningsskydd: 60V DC
- Batteri: 9V
- Låg batterinivå indikeras vid 7V
- Mått: 74 x 68 x 28 mm
- Vikt: 150 g
Prob
- Ingångsimpedans: > 100 MOhm
- Batteri: 9V
- Låg batterinivå indikeras vid 7V
- Mått: 208 x 47 x 33 mm
- Vikt: 130g
