Produktbeskrivning

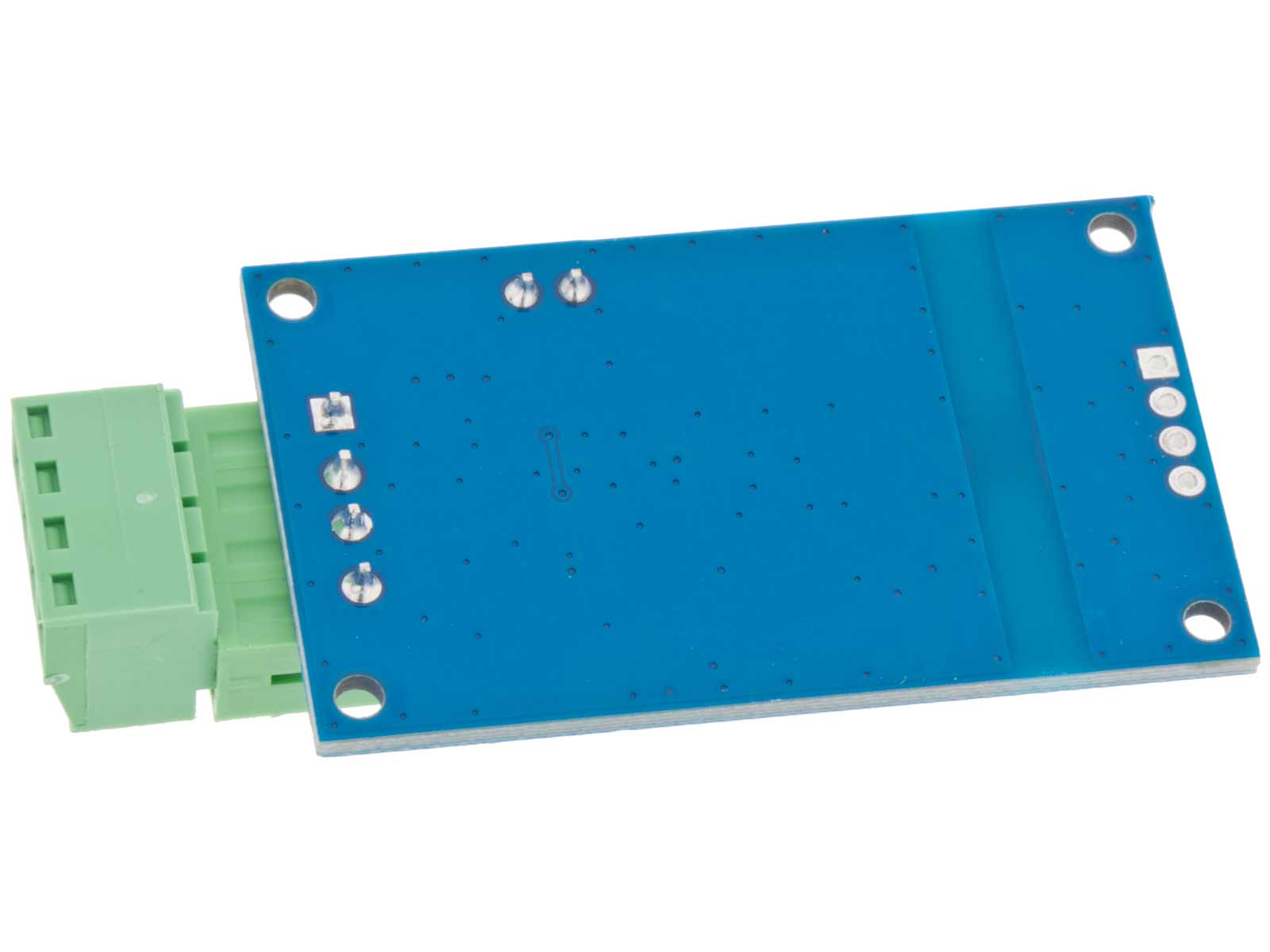

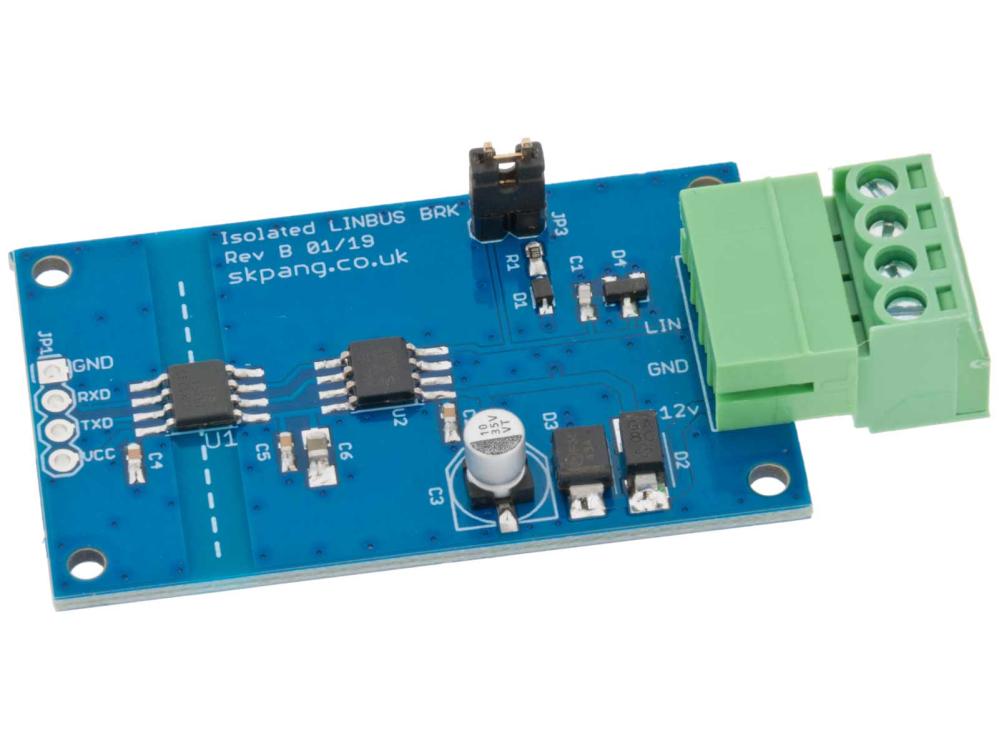

Isolerad LIN-Bus-modul (Master/Slave). Baserad på NXP: TJA1028 LIN transceiver-krets. MAX12931. Modulen gör det möjligt att ansluta en mikrokontroller till ett LIN-nätverk samtidigt som den galvaniska isoleringen skyddar den anslutna elektroniken från potentialskillnader och störningar. Den kan konfigureras som både LIN-master och LIN-slav via en bygel. Lämplig för utveckling, testutrustning, fordonsdiagnostik och industriella tillämpningar.
TJA1028 uppfyller LIN-specifikationerna 2.0, 2.1 och 2.2 samt SAE J2602. MAX12931 ger galvanisk isolering mellan LIN-bussen och styrkretsen, vilket förbättrar skyddet mot överspänningar och jordpotentialskillnader. Modulen har dessutom inbyggt slavtermineringsmotstånd, stöd för K-Line samt skydd mot kortslutning av LIN-signalen mot både batteri och jord.
Specifikationer:
- Typ: Isolerad LIN-Bus-modul
- LIN-transceiver: NXP TJA1028
- Digital isolator: Analog Devices MAX12931
- LIN-standard: LIN 2.0, 2.1 och 2.2
- Standard: SAE J2602
- Konfiguration: Master eller slav (väljs med bygel)
- Slavterminering: Inbyggd
- Galvanisk isolering: Ja
- Isolationshållfasthet: 3 kVRMS i 60 s
- Kontinuerlig isolationsspänning (VIOWM): 445 VRMS
- Överspänningshållfasthet mellan jordplan: ±10 kV (1.2/50 µs)
- ESD-skydd: ±8 kV på LIN- och VBAT-stiften enligt IEC 61000-4-2
- Skydd: Kortslutningsskydd mot batteri och jord på LIN-stiftet
- K-Line-kompatibel: Ja
