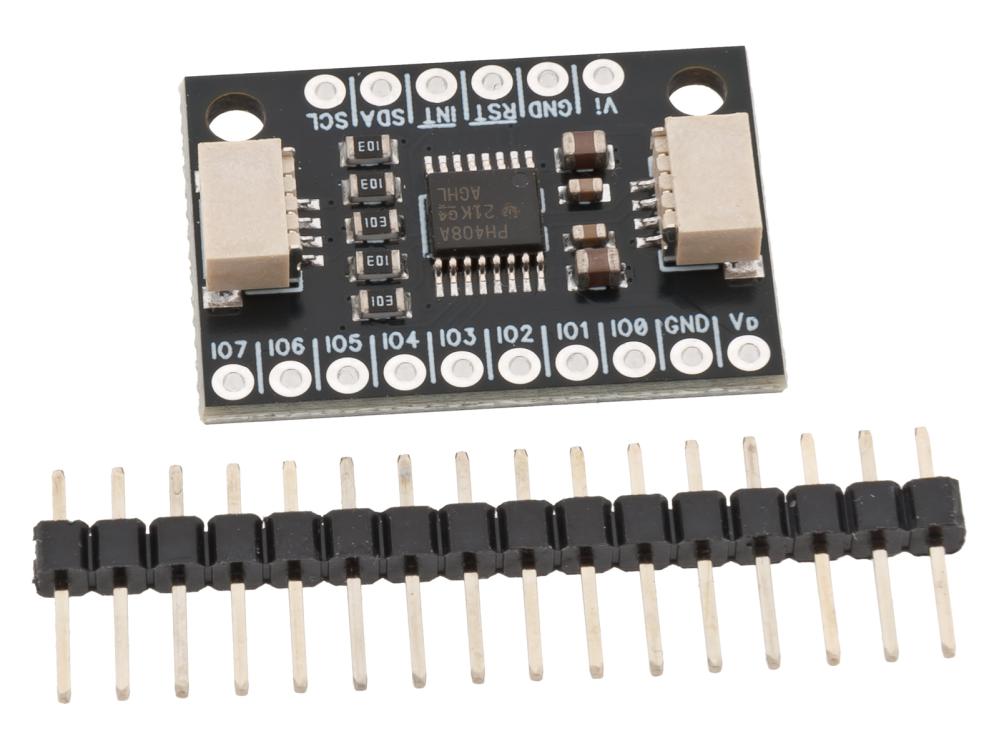

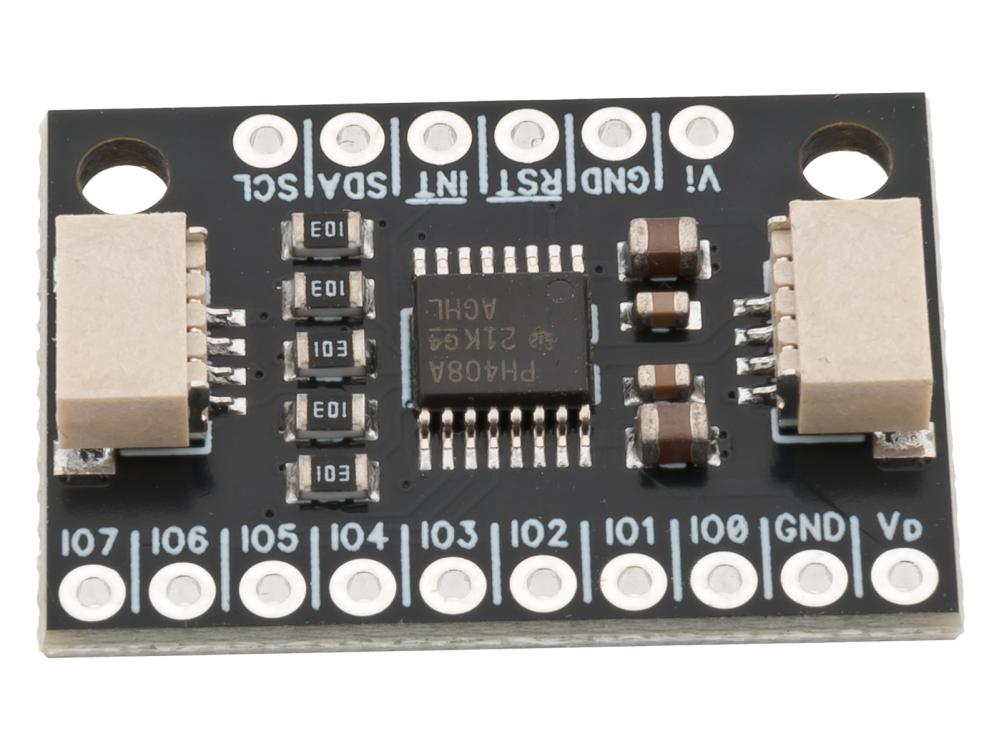

Electrokit EKM017 - 8-kanal I²C I/O-expander med nivåomvandlare (TCA6408A)
EKM017 är en portexpander med åtta GPIO-kanaler, baserad på Texas Instruments TCA6408A. Modulen kommunicerar via I²C-bussen och erbjuder både in- och utgångsfunktioner med individuell konfiguration per port.
Varje kanal kan ställas in som antingen in- eller utgång, vilket ger flexibilitet för olika styr- och övervakningsapplikationer. Tack vare separata matningsspänningar för I²C-sidan (VCCi) och portarna (VCCp) möjliggörs integrerad nivåomvandling mellan olika logiknivåer (1,65-5,5 V) utan behov av externa nivåomvandlare.

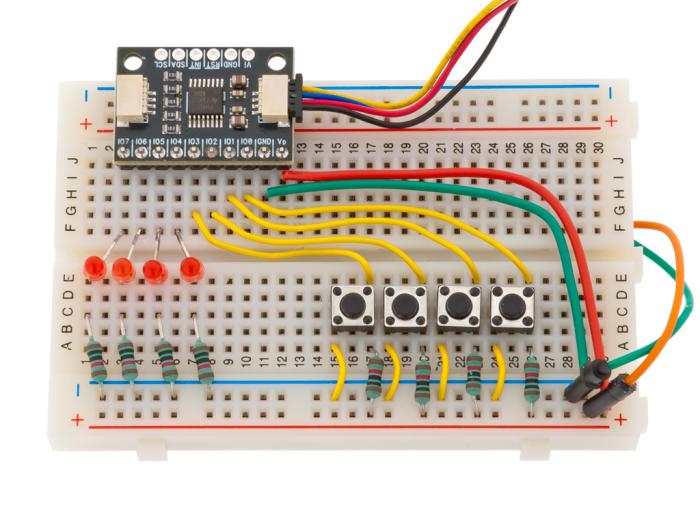

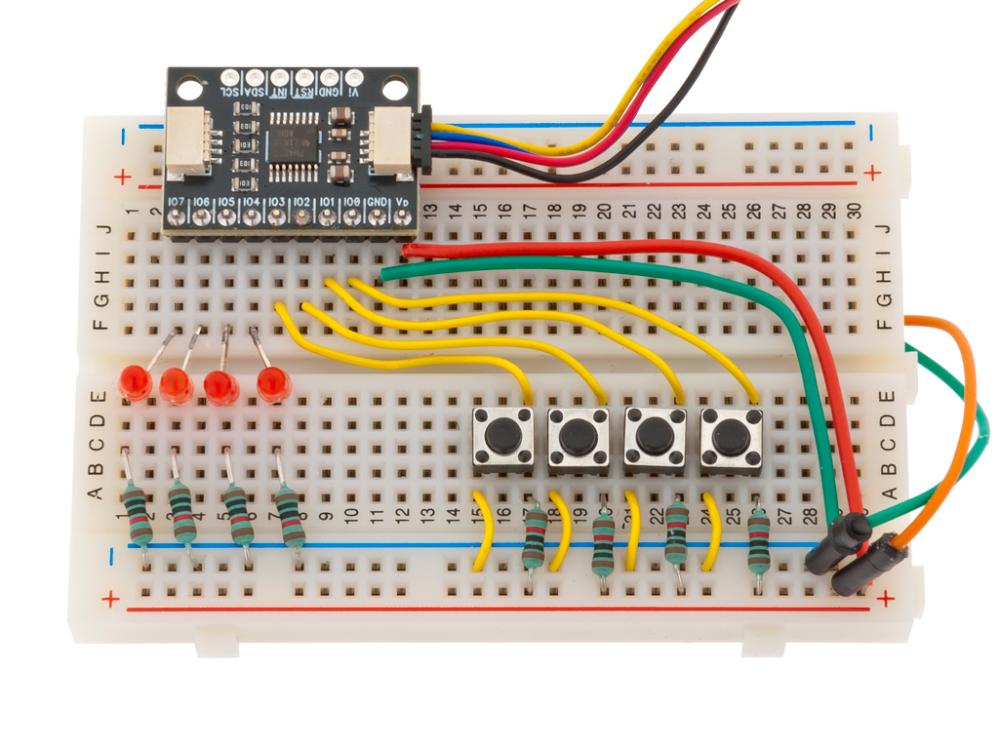

TCA6408A är särskilt lämplig i system där huvudmikrokontrollern har begränsat antal GPIO. Varje port kan driva lysdioder direkt med upp till 10 mA (source) eller 25 mA (sink). En interruptutgång (INT) signalerar statusförändringar på ingångarna och kan användas för att trigga händelser utan kontinuerlig I²C-pollning.
Två enheter kan användas på samma I²C-buss tack vare adresval via lödbrygga. Modulen är försedd med dubbla QWIIC-kompatibla kontakter för snabb och tillförlitlig anslutning.
Funktioner:
- Lägg till 8 GPIO-portar via I²C
- Varje port kan konfigureras som in- eller utgång
- Inbyggd nivåomvandlare
- Hög drivförmåga - direkt styrning av t.ex. lysdioder
- QWIIC-kontakter för enkel och snabb anslutning
Specifikationer:
- Matningsspänning VCCi: 1.65-5.5 VDC (I²C-sidan)
- Matningsspänning VCCp: 1.65-5.5 VDC (portarna)
- Max ström per port: 25 mA (sink) / 10 mA (source)
- I²C-hastighet: 100 kHz / 400 kHz
- I²C-adress: 0x20 (standard) / 0x21 (via lödbrygga)

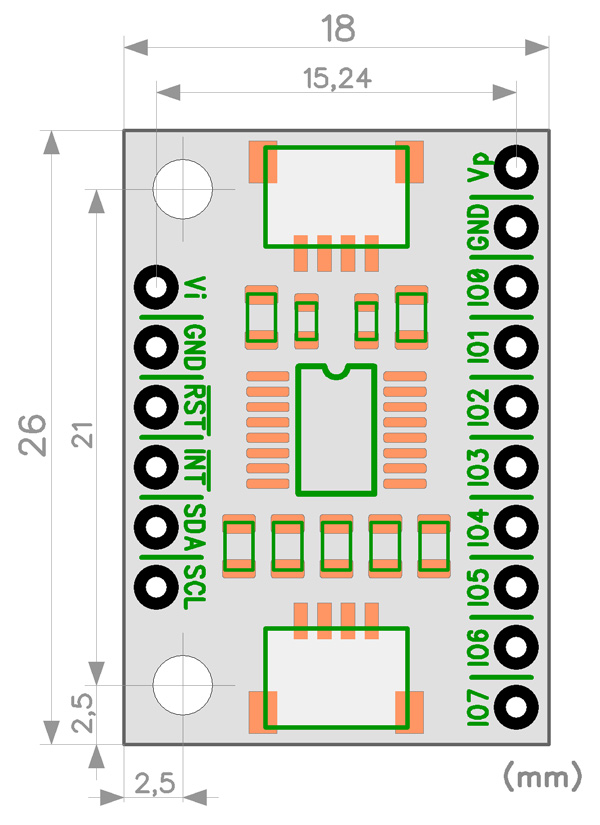

- Mått: 26 x 18 mm
- Monteringshål: 21 mm c-c / Ø2.5 mm
Anslutningar:
- VCCi / GND - Matning för I²C-sidan
- VCCp / GND - Matning för portarna
- SDA / SCL - Seriell data och klocka för I²C-kommunikation
- RST - Reset-ingång (aktiv låg)
- INT - Interruptutgång (öppendränerad, aktiv låg)
- IO0 - IO7 - Åtta användarportar (standard som ingångar vid uppstart)

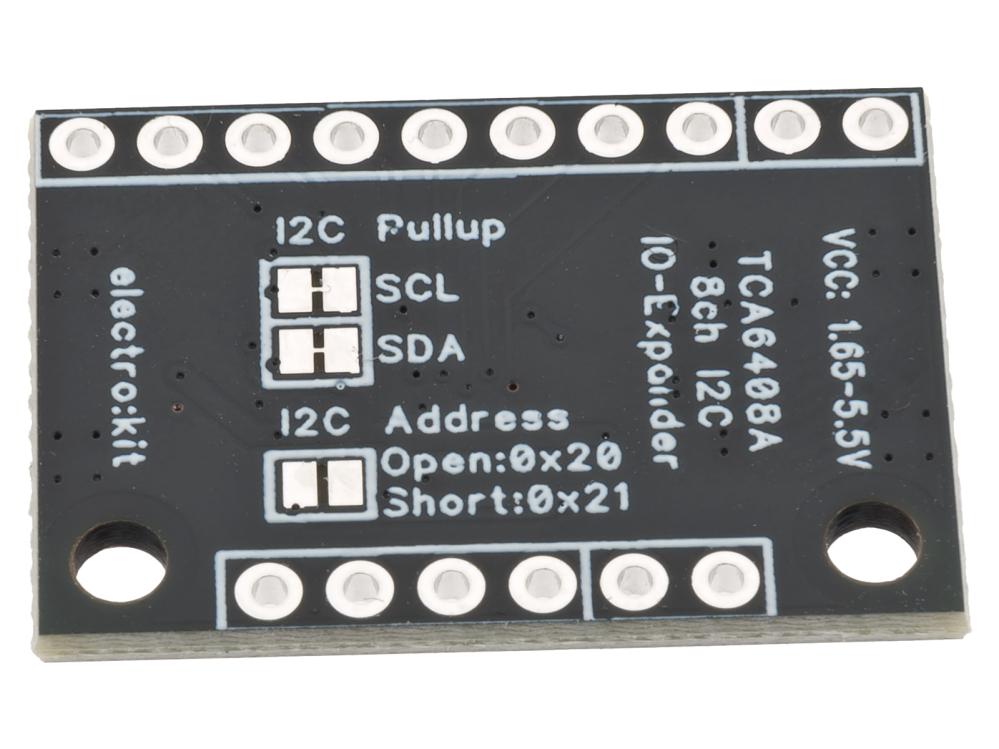

Vid användning av QWIIC-kontakterna behöver inte VCCi- och GND-pinnarna anslutas separat. Pullup-motstånd (10 k) för SDA och SCL är monterade på kortet och kan kopplas bort via lödbryggor på baksidan.
Slutsats:
TCA6408A är ett utmärkt val för projekt där fler GPIO-portar krävs än vad som finns tillgängligt på den primära mikrokontrollern. Den integrerade nivåomvandlingen gör modulen särskilt användbar i system med blandade logiknivåer. Med hög driftsäkerhet, enkel integration och konkurrenskraftigt pris är EKM017 ett mycket funktionellt och mångsidigt tillägg till I²C-baserade system.
