Produktbeskrivning

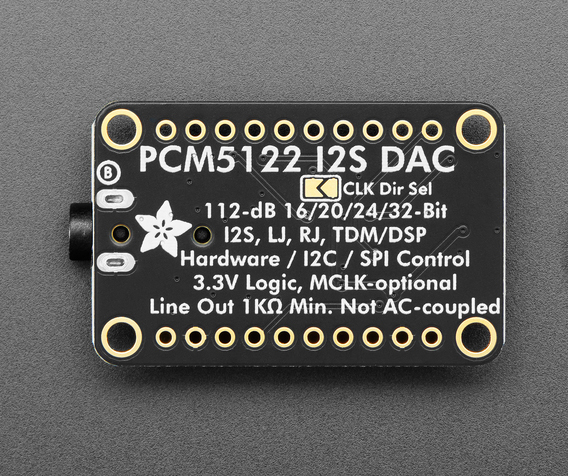

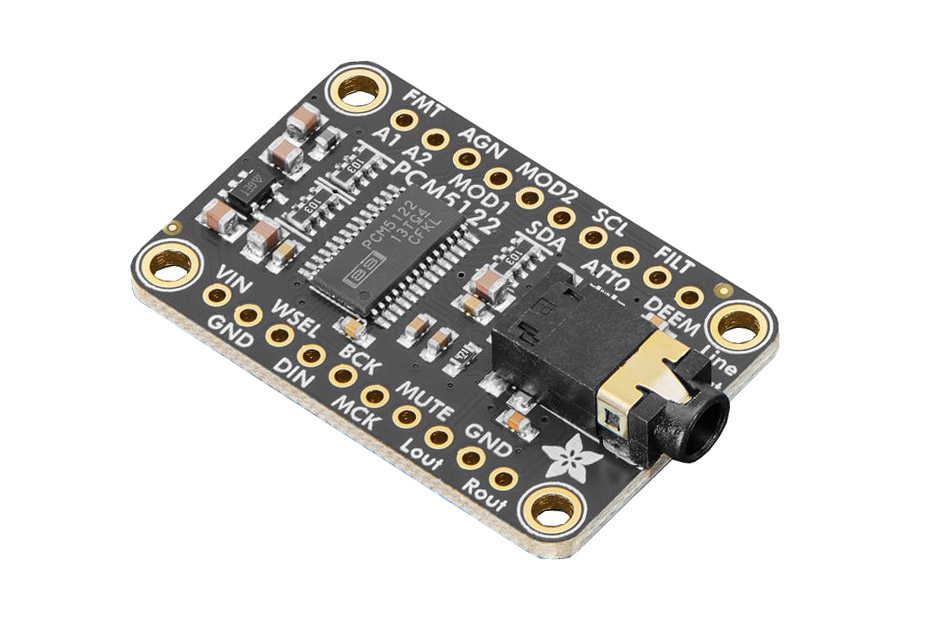

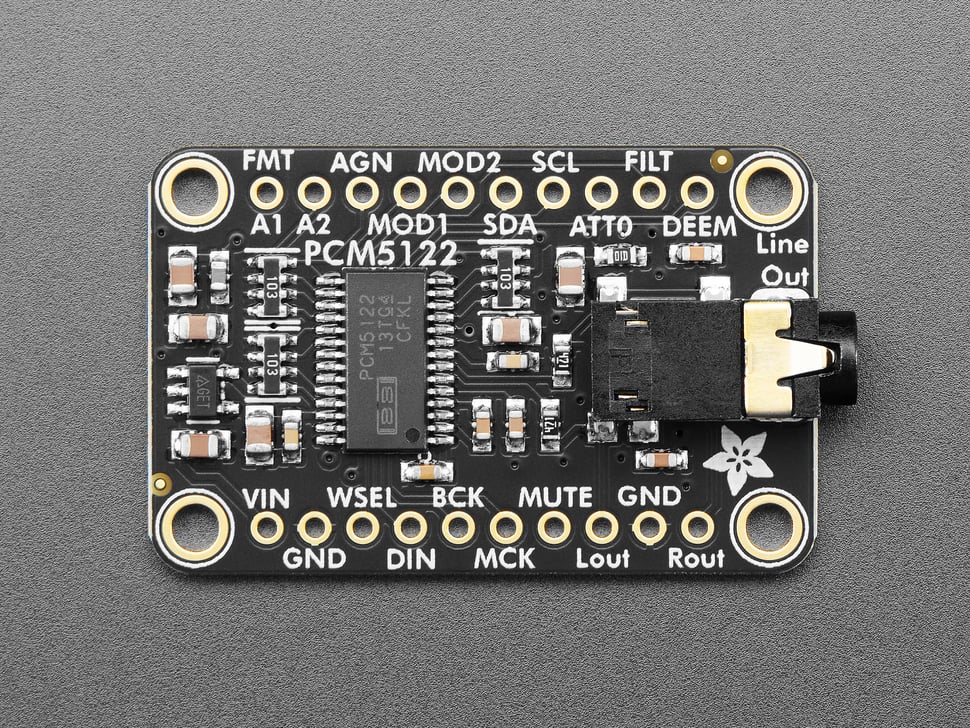

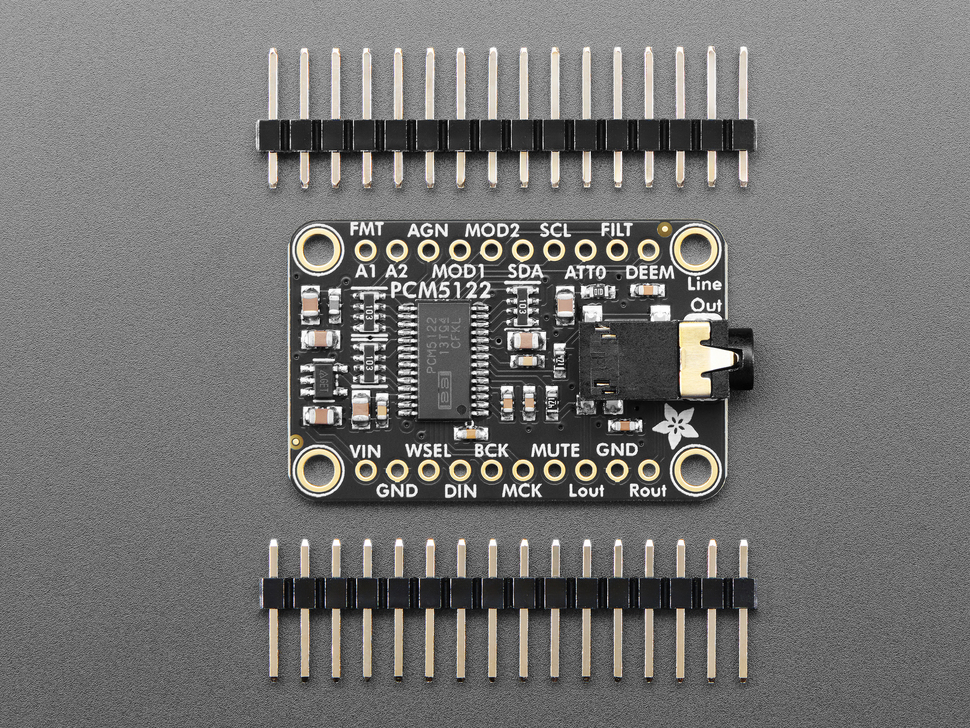

PCM5122 I2S DAC är ett breakout-kort som gör det möjligt att omvandla digitalt I2S-ljud till analog stereosignal. Modulen är baserad på DAC-kretsen PCM5122 från Texas Instruments och lämpar sig för projekt där mikrokontroller eller enkortsdatorer ska generera högkvalitativt ljud, exempelvis musikspelare, ljudgeneratorer eller inbyggda ljudsystem.
Kortet tar emot digital ljuddata via I2S-gränssnittet och omvandlar signalen till analogt stereoljud med linjenivå via ett 3.5 mm uttag eller via lödpads på kortet. Det kan användas tillsammans med plattformar som Raspberry Pi, ESP32 eller andra mikrokontroller med I2S-utgång. DAC-kretsen kräver ingen extern MCLK-signal i standardläge, vilket gör integreringen enkel – anslut bara strömförsörjning och I2S-signaler så är modulen redo att användas.
Modulen kan köras i ett enkelt hårdvaruläge utan konfiguration, men erbjuder även avancerade inställningar via I2C eller SPI. Det gör det möjligt att styra funktioner som volym, mute, digitala filter och equalizer direkt från programvara.
Specifikationer:
- DAC-krets: PCM5122
- Typ: DAC, digital-till-analog-omvandlare (stereo)
- Ljudgränssnitt: I2S
- Kommunikation för konfiguration: Hårdvaruläge, I2C eller SPI
- Drivspänning: 3 till 5 V
- Logiknivå: 3.3 V
- Signal-till-brusförhållande: 112 dB
- Total harmonisk distorsion (THD+N): -93 dB
- Ljudformat: 16-, 24- eller 32-bit PCM

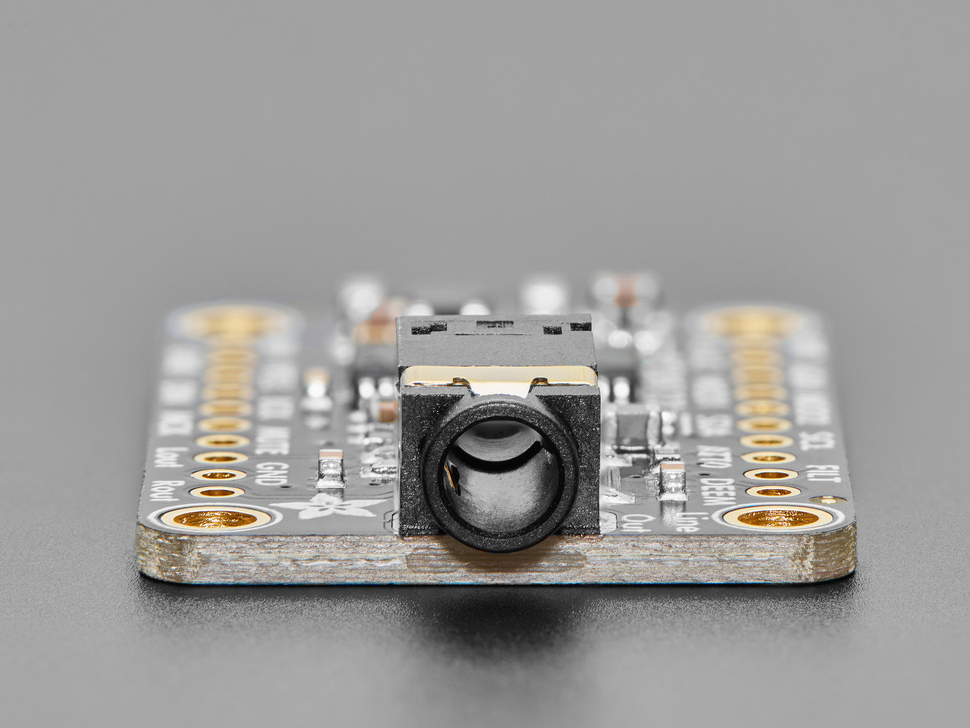

- Ljudutgång: Stereo line-level via 3.5 mm jack eller via lödpads
- Förstärkningsjustering: -6 dB till +15 dB
- Dimensioner: 38 x 23 x 6.4 mm
