Produktbeskrivning

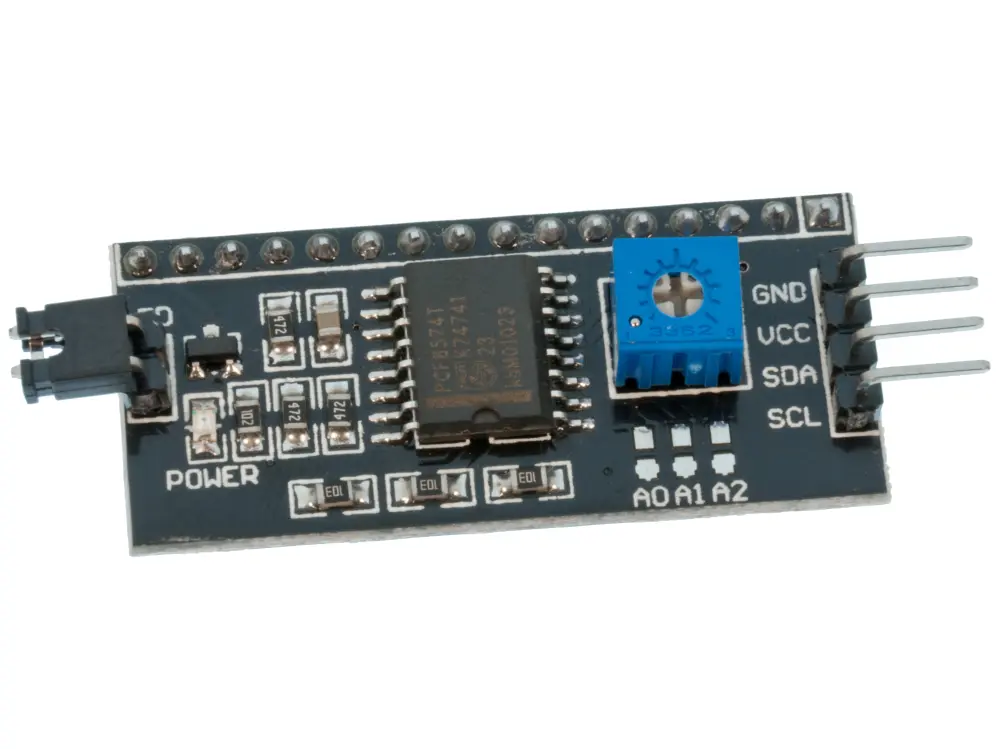

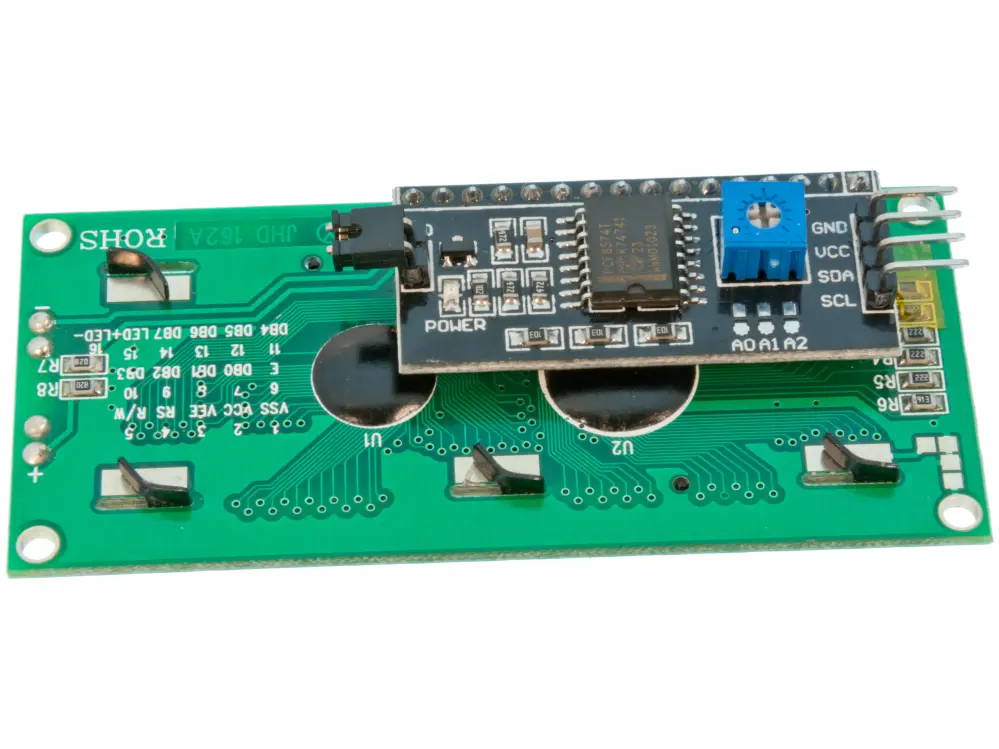

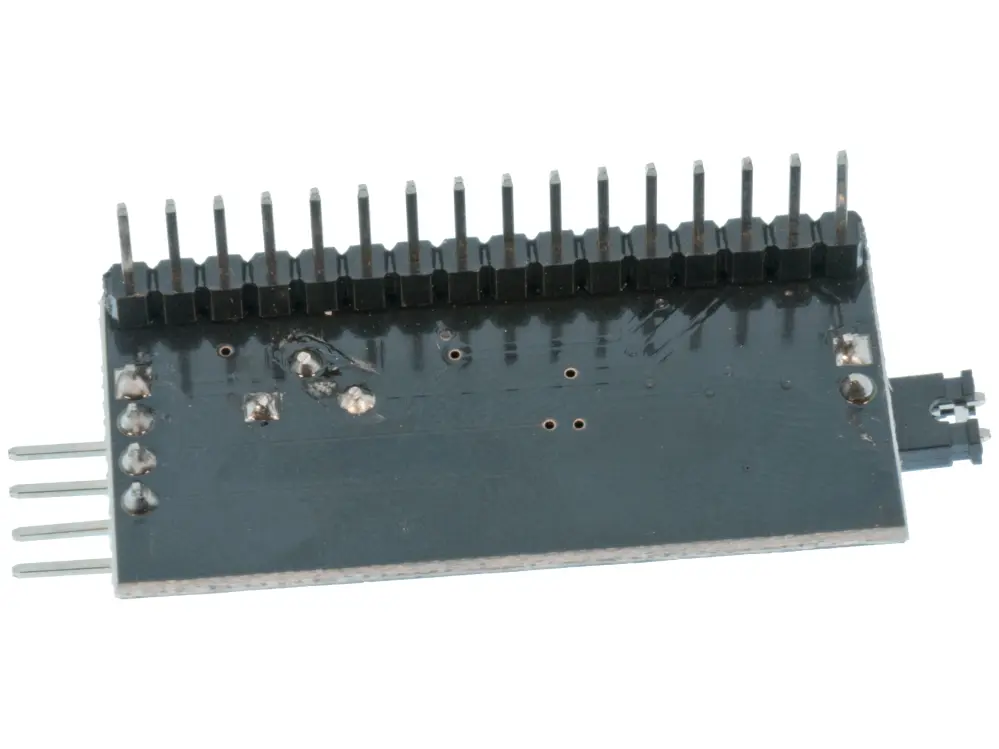

Seriell I2C-omvandlare för alfanumeriska LCD-skärmar med parallellt gränssnitt. Modulen ger ett enklare sätt att ansluta LCD-skärmar då endast klocka och data behövs istället för 16 anslutningar. Fungerar med alla skärmar med HD44780-kontroller och alla mikrokontrollers som stöder I2C. Tre lödbryggor finns för att ändra I2C-adress, totalt 8 olika addresser möjliga. Förvald adress är 0x38 eller 0x20 beroende på vilken tillverkare av PCF8574 som använts (NXP eller TI). Trimpotentiometer finns för att ställa kontrast. Lämplig för Arduino, ESP32 och Raspberry Pi.
Specifikationer:
- Seriellomvandlare: PCF8574
- Stöd för LCD med HD44780-kontroller
- Kompatibel med 2x8, 2x16, 2x20 och 4x20 tecken-displayer
- Dimensioner: 41.5 x 19 x 15.3 mm
- I2C adresser: 0x38 (0x38-0x3F) / 0x20 (0x20-0x27)
- Justerbar kontrast: Ja, med potentiometer
- Drivspänning: 2.5 - 6V
