Produktbeskrivning

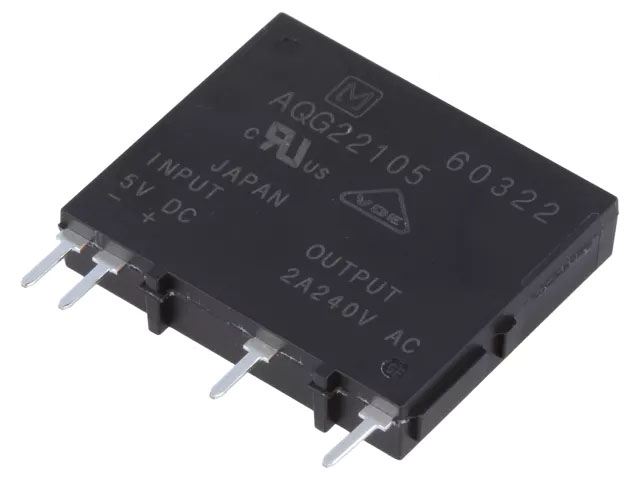

Panasonic AQG22105 halvledarrelä (SSR). PCB-montage. Kan ersätta mekaniska reläer i industriella applikationer där tyst drift, hög hållbarhet och snabb omkoppling önskas. Reläet har hög märkström, ett brett AC-spänningsintervall samt nollspänningsomkoppling och LED-indikering.
Nollspänningsomkoppling (eng. zero-cross switching) hos solid state-reläer innebär att reläet sluter eller bryter lasten när den växelvisa (AC) drivspänningen passerar noll volt, alltså när spänningen är som lägst i sin sinusformade cykel. Detta ger flera tekniska fördelar, särskilt vid styrning av resistiva eller måttligt induktiva laster. Detta minskar EMI-störningar markant, ger längre livslängd på anslutna laster, minskar termisk belastning på reläet samt ger bättre strömkontroll vid start.
Specifikationer:
- Styrspänning: 4 - 6 VDC (kompatibel 5V logiknivåer)
- Märkström (max): 2 A
- Lastspänning: 75 - 264 VAC
- Faser: 1 fas
- Nollspänningsomkoppling: Ja
- Montering: PCB lödanslutning
- Frekvensområde: 45 - 65 Hz
- Vikt: 4.2 g
- Temperaturområde: -30 °C till +80 °C
Användningsområden:
- Industriella styrsystem: Särskilt där tyst och snabb AC-omkoppling krävs
- Automatisering & maskiner: Exempelvis pumpstyrning, uppvärmning eller belysningssystem
- Retrofits: Effektivt val för modernisering av gamla system med mekaniska reläer
