Produktbeskrivning

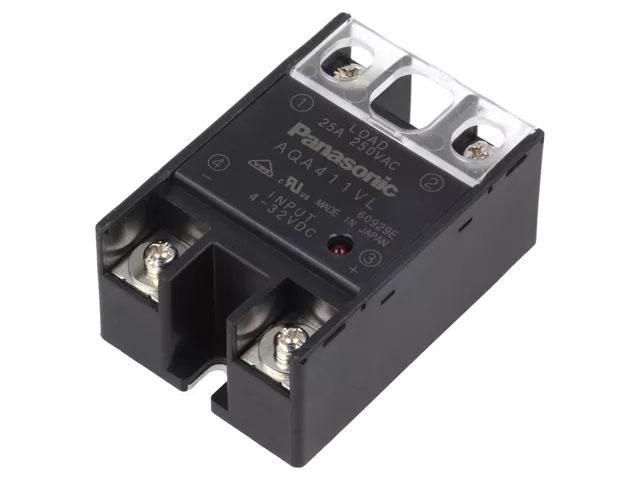

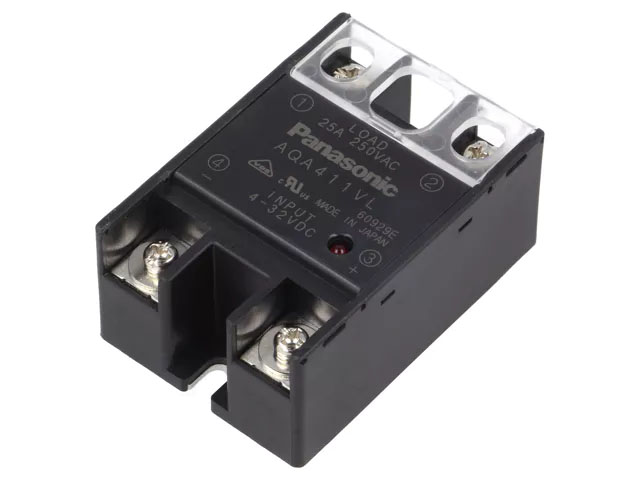

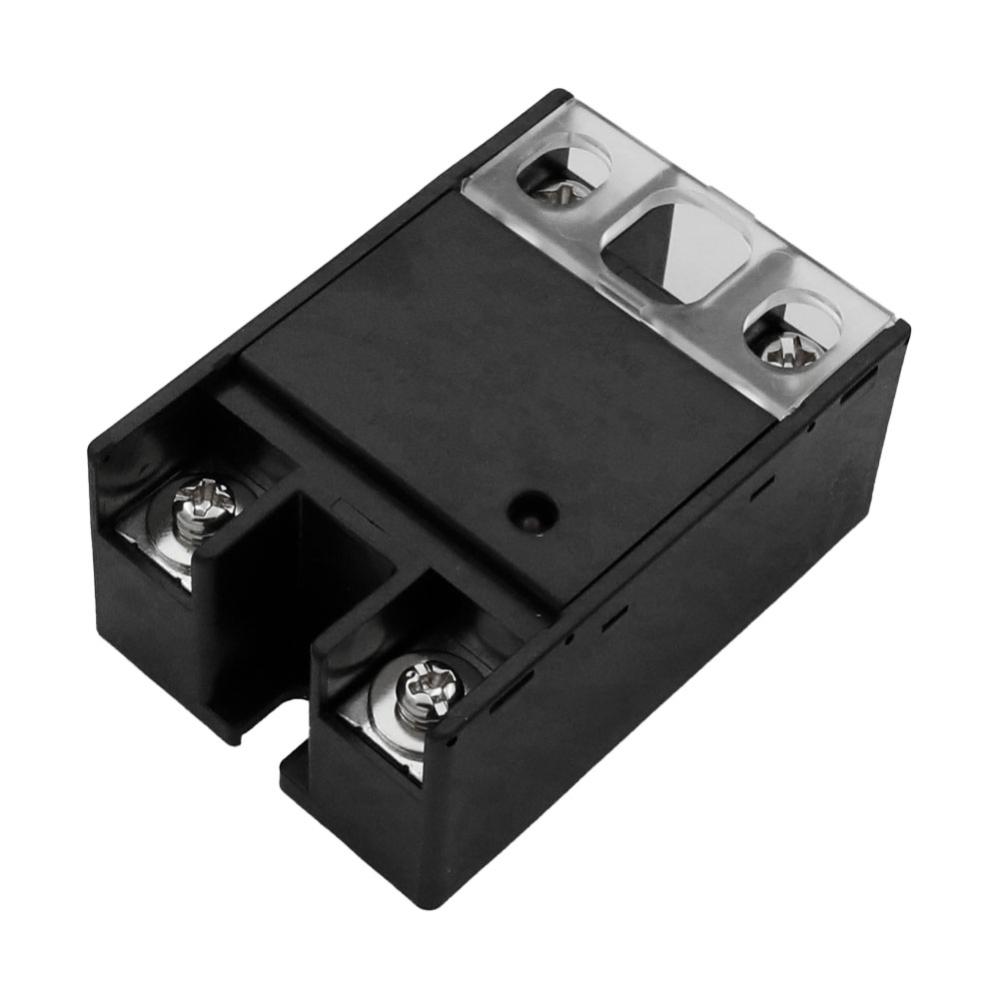

AQA411VL är ett kompakt halvledarrelä (SSR) från Panasonic av zero-crossing-typ med skruvanslutningar. Kan ersätta mekaniska reläer i industriella applikationer där tyst drift, hög hållbarhet och snabb omkoppling önskas. Reläet har ett brett AC-spänningsintervall samt nollspännings-omkoppling och LED-indikering.
Nollspänningsomkoppling (eng. zero-cross switching) hos solid state-reläer innebär att reläet sluter eller bryter lasten när den växelvisa (AC) drivspänningen passerar noll volt, alltså när spänningen är som lägst. Detta ger flera tekniska fördelar, särskilt vid styrning av resistiva eller måttligt induktiva laster. Det minskar EMI-störningar markant, ger längre livslängd på anslutna laster, minskar termisk belastning på reläet samt ger bättre strömkontroll vid start.
Specifikationer:
- Styrspänning: 4 - 32 VDC (kompatibel med 5V logiknivåer)
- Märkström (max): 25 A (kräver kylfläns)
- Lastspänning: 75 - 250 VAC
- Faser: 1 fas
- Nollspänningsomkoppling
- LED-indikator visar när relät är aktiverat
- Skruvanslutning med kabelskor (ring/gaffel, ingår)
- Frekvensområde: 45 - 65 Hz
- Vikt: 66 g
- Temperaturområde: -20 °C till +80 °C
Användningsområden:
- Industriella styrsystem, särskilt där tyst och snabb AC-omkoppling krävs
- Pumpstyrning, uppvärmning eller belysningssystem
- Bra val för modernisering av gamla system med mekaniska reläer
Observera att den här relämodulen endast kan användas med växelspänning och kan inte styra DC. Spänningen för lasten som ska styras måste vara minst 75 VAC.
