Produktbeskrivning

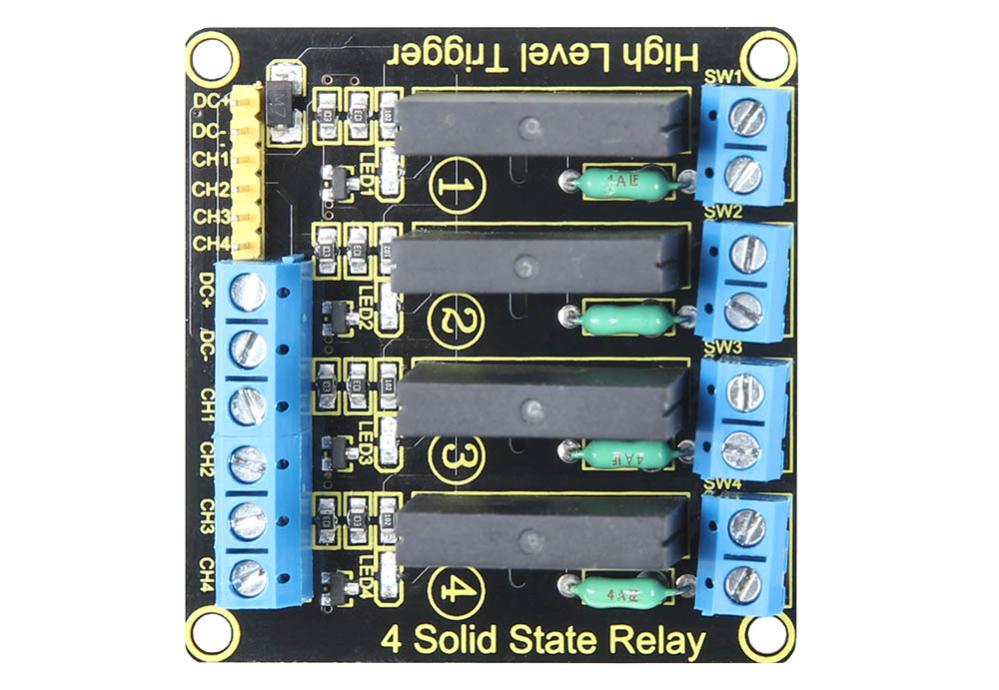

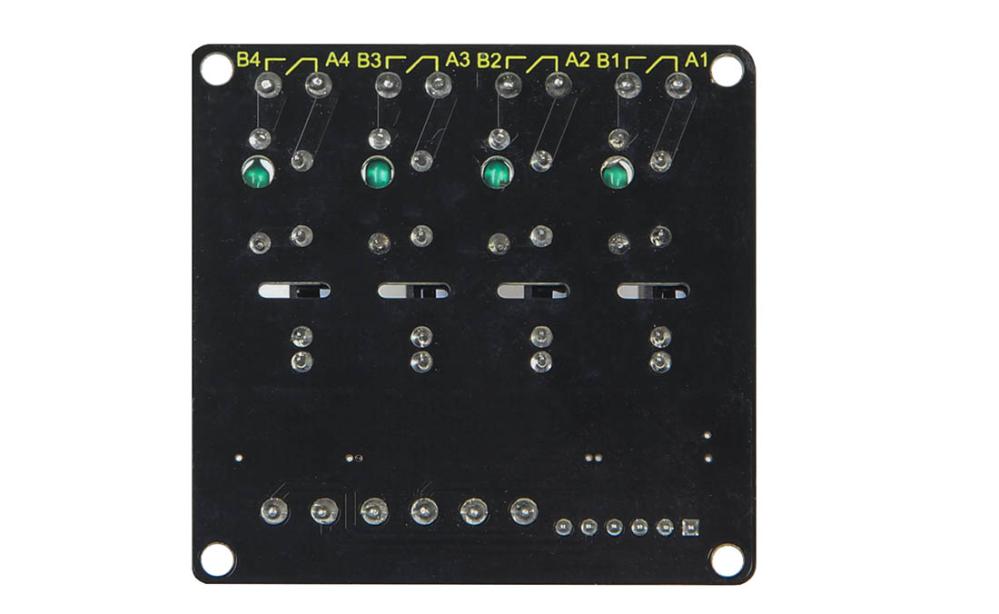

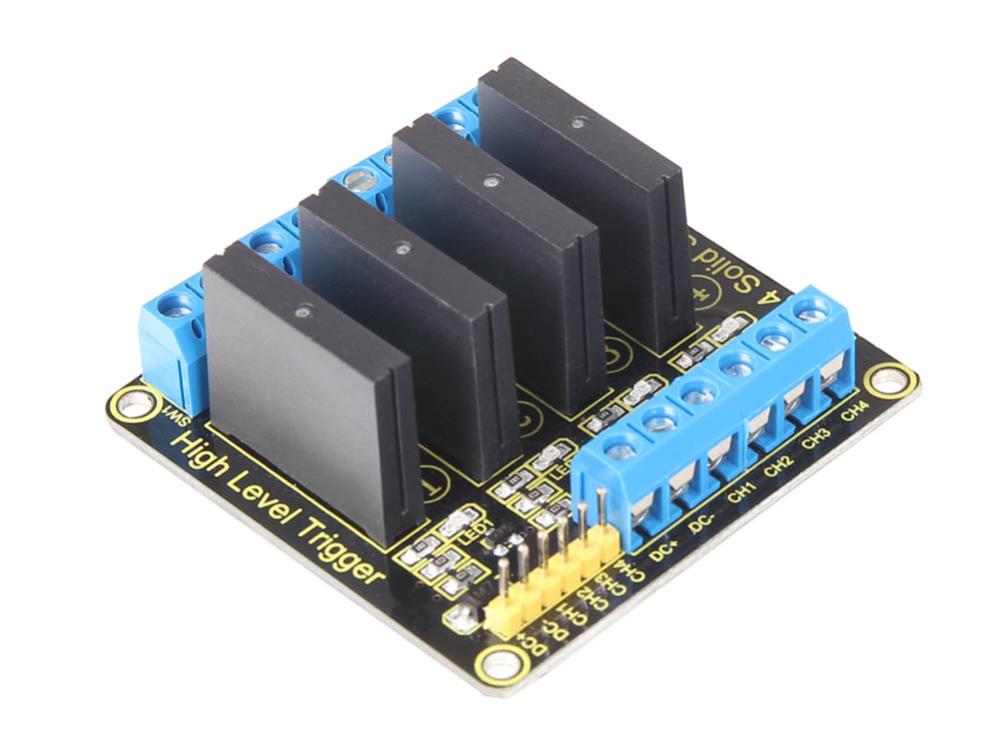

SBC-SSR01 från Joy-It är en fyrkanalig solid state-relämodul (SSR) för växelspänning. Används för att enkortsdatorer eller mikrokontroller ska kunna styra AC-laster med galvanisk isolering mellan styrkrets och last. Modulen gör det möjligt att styra fyra separata AC-kretsar, med god elektrisk isolation och tillräcklig med ström (max 2 A) för små till medelstora laster som t.ex. belysning, mindre motorer, pumpar och fläktar.
Specifikationer:
- Drivspänning: 5 VDC
- Maximal växelspänning: 240 VAC
- Maximal lastström per kanal: 2 A
- Logikgräns för styrinmatning: 0-2,5 V = OFF, 3,3-5 V = ON
- Styrström: ca 12.5 mA
- Triggerström: 2 mA
- Isolation: galvanisk via optokopplare
- Mått: 57 x 55 x 23 mm
Fördelar:
- Inga rörliga delar (solid state), vilket ger längre livslängd och tyst drift
- Galvanisk isolering ökar säkerheten och minskar risken för störningar mot styrkretsen
- Kompatibel med 3.3 V och 5 V logiknivåer, vilket gör den lätt att använda med t.ex. Arduino och Raspberry Pi
- Kompakt storlek, enkel att montera i små system
Begränsningar:
- Max 2 A per kanal vid 240 V AC gör att modulen inte lämpar sig för tyngre laster
Värmeutveckling vid längre drift kan kräva kylning om flera kanaler belastas samtidigt
Modulen är avsedd för AC-spänningar över cirka 100 VAC och är inte lämpad för lägre växelspänningar
