Produktbeskrivning

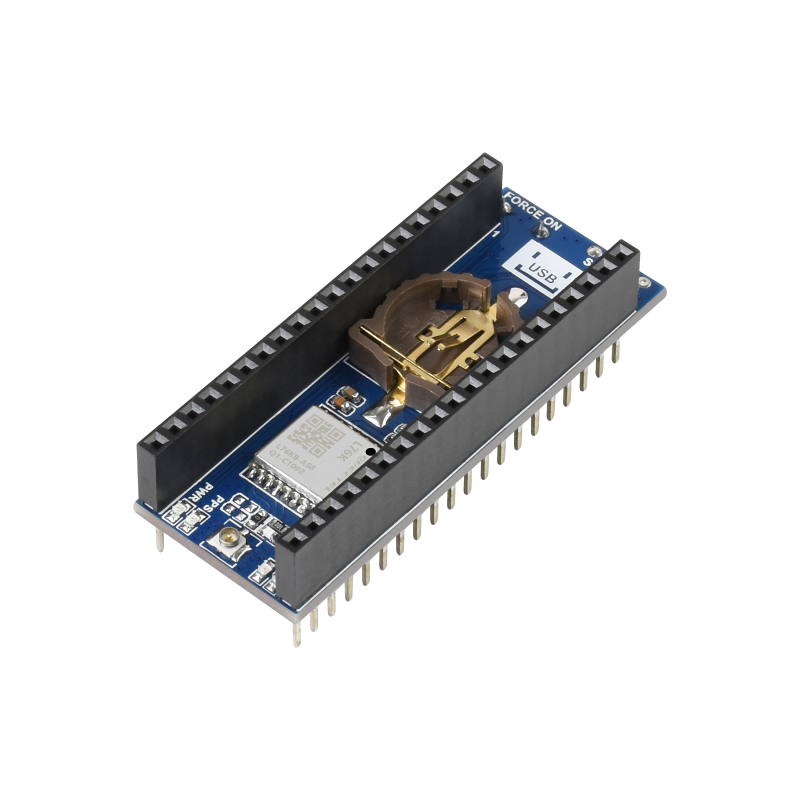

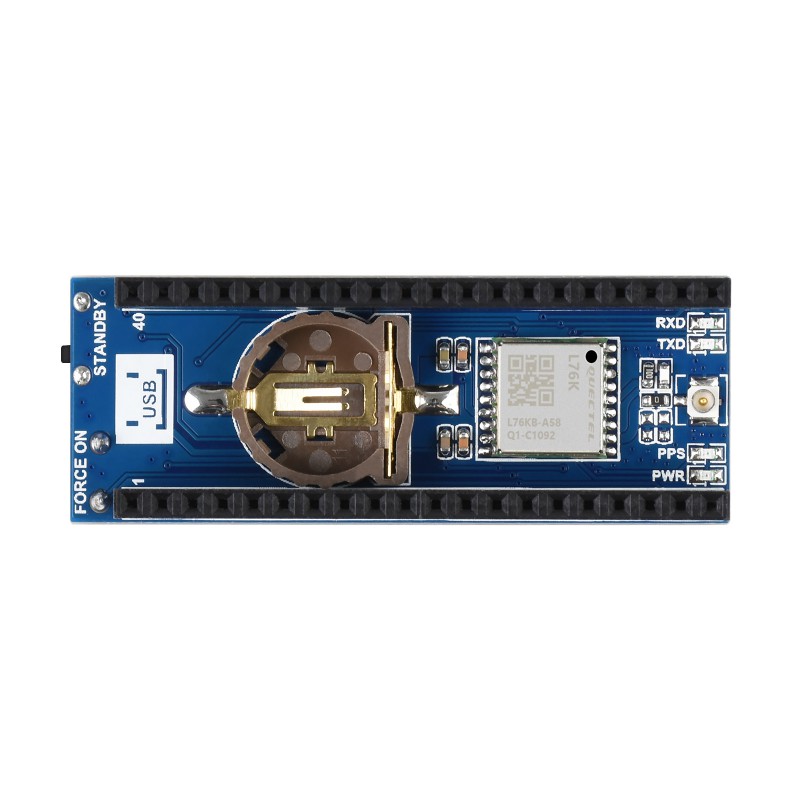

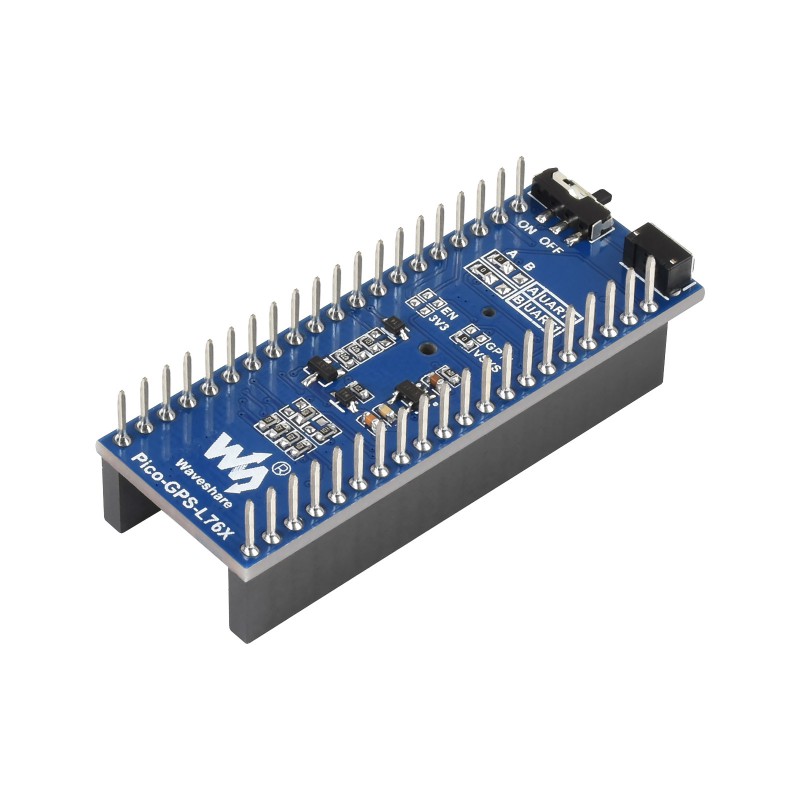

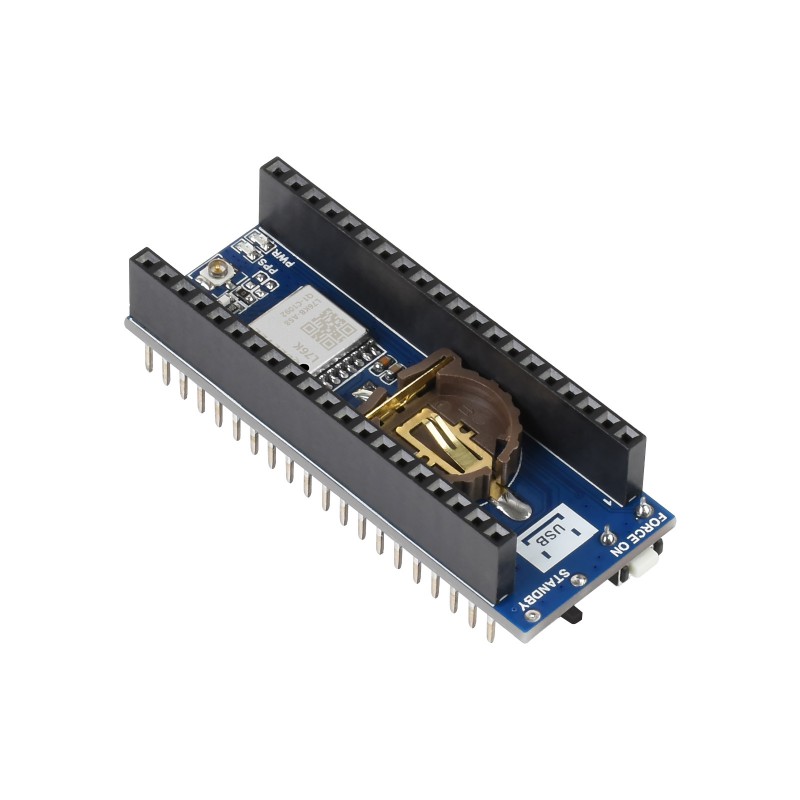

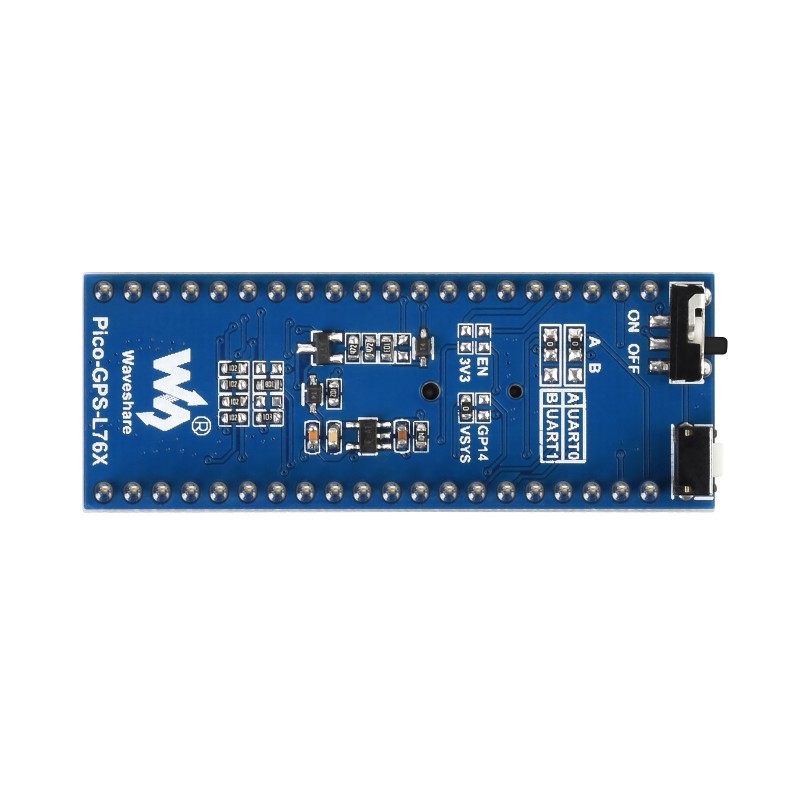

GNSS/GPS-modul för Raspberry Pi Pico. Pico-GPS L76K är ett navigations- och positionssystem för utvecklingsprojekt baserade på Raspberry Pi Pico eller Pico 2. Modulen ger tillgång till positioneringstjänster med stöd för flera satellitsystem, och är optimerad för höghastighetskommunikation och låg strömförbrukning. Levereras inkl. GNSS/GPS-antenn. Waveshare underhåller en wiki med manualer, kopplingsscheman och programexempel för C/C++ och MicroPython.
Funktioner:
- Stöd för flera GNSS-system: GPS, BeiDou (BDS), GLONASS och QZSS
- Inbyggd lågbrus-förstärkare (LNA) och SAW-filter för förbättrad mottagningskänslighet och brusreduktion
- Stöd för A-GNSS (assisterad GNSS) för snabbare fix under optimala förhållanden
- UART-kommunikation, med baudrate 4800–115200 bps (9600 bps som standard)
- Uppdateringsfrekvens (GNSS-data): 1 Hz som standard, upp till 5 Hz vid högre krav
- Backuppbatteri: Batterihållare för ML1220 uppladdningsbart batteri, vilket bevarar ephemerisinformation och möjliggör snabb “varm” start
- Fyra LED-indikatorer för driftstatus
- Direkt kompatibel fysisk koppling till Raspberry Pi Pico via stiftlist
- Utvecklingsresurser med demonstrationsexempel för C/C++ och MicroPython
Specifikationer:
- GNS-chipp: AT6558R
- Mottagarkanaler (L1-bandet): 32 tracking-kanaler och 72 acquisition-kanaler
Känslighet:
- Acquisition: -148 dBm
- Re-acquisition: -160 dBm
- Tracking: -162 dBm
Tid till första fix (TTFF):
- Kall "cold" start: ca 30 s, ca 5.5 s med A-GNSS
- Varm / “hot” start: ca 2 s
Övrigt:
- Positioneringsnoggrannhet: 2.0 m CEP
- Hastighetsnoggrannhet: 0.1 m/s2
- Tidssynkronisering: 30 ns noggrannhet
- Drivspänning: 5 VDC
- Strömförbrukning: < 40 mA i kontinuerlig drift
- Logiknivå: 3.3 V för signalnivåer vid kommunikation (via UART)
Driftstemperatur: -40 till +85 °C - Mått: 56 x 21 mm
Användningsområden:
- Navigations- och positionssystem i projekt baserade på Raspberry Pi Pico
- Spårning av rörliga objekt eller fordon i IoT-applikationer
- Tidsstämpling och synkronisering av händelser med hög precision
- Geografisk datainsamling och ruttberäkningar
- Prototyper där exakt positionering och låg strömförbrukning är viktiga
Förpackningens innehåll:
- 1 st - Pico-GPS L76K modul

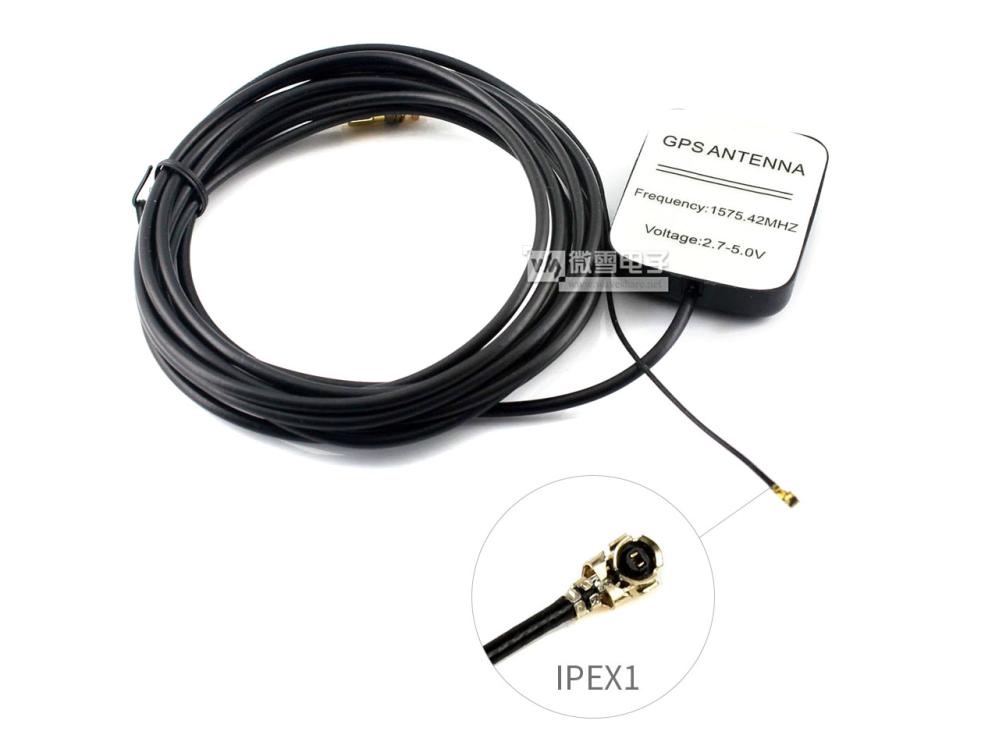

- 1 st - GNSS-Antenn med kabel och uFL / IPEX kontakt
