Produktbeskrivning

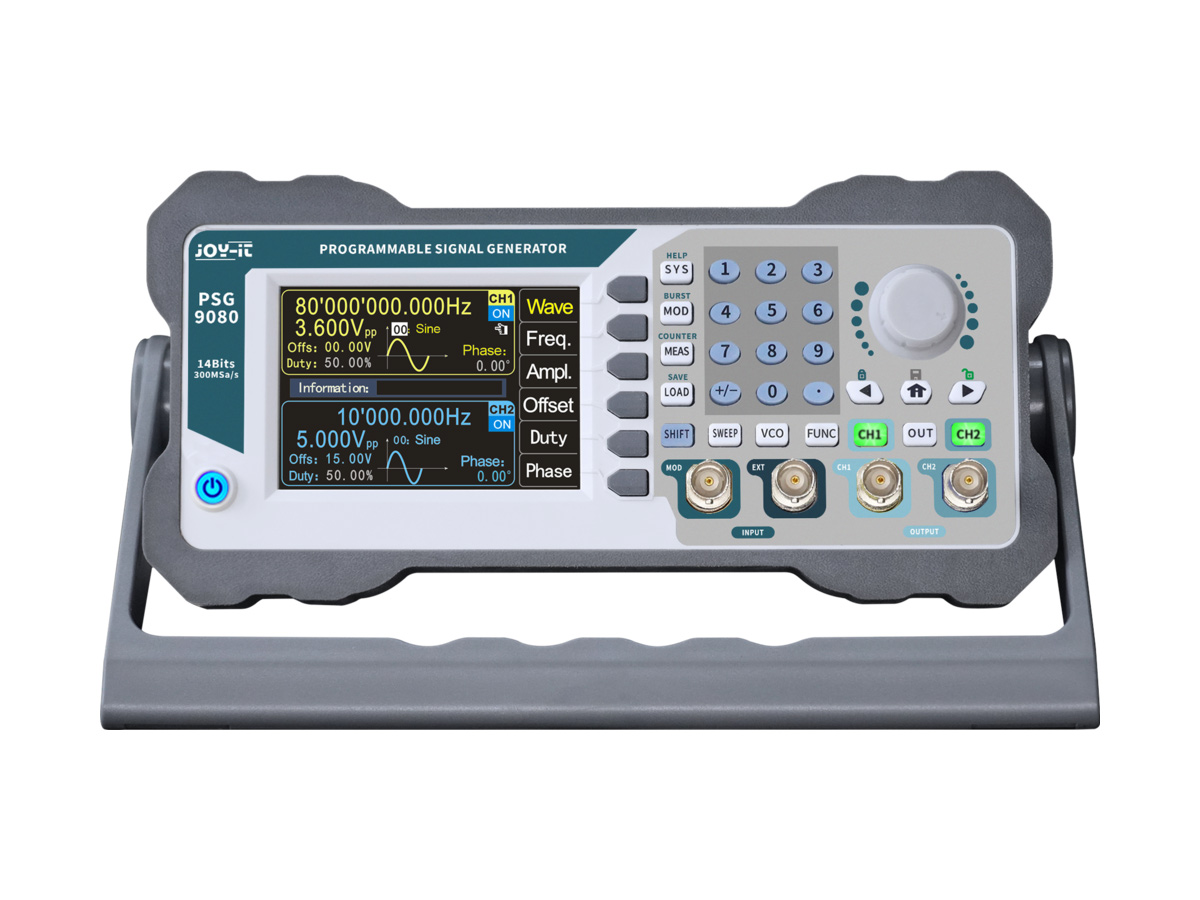

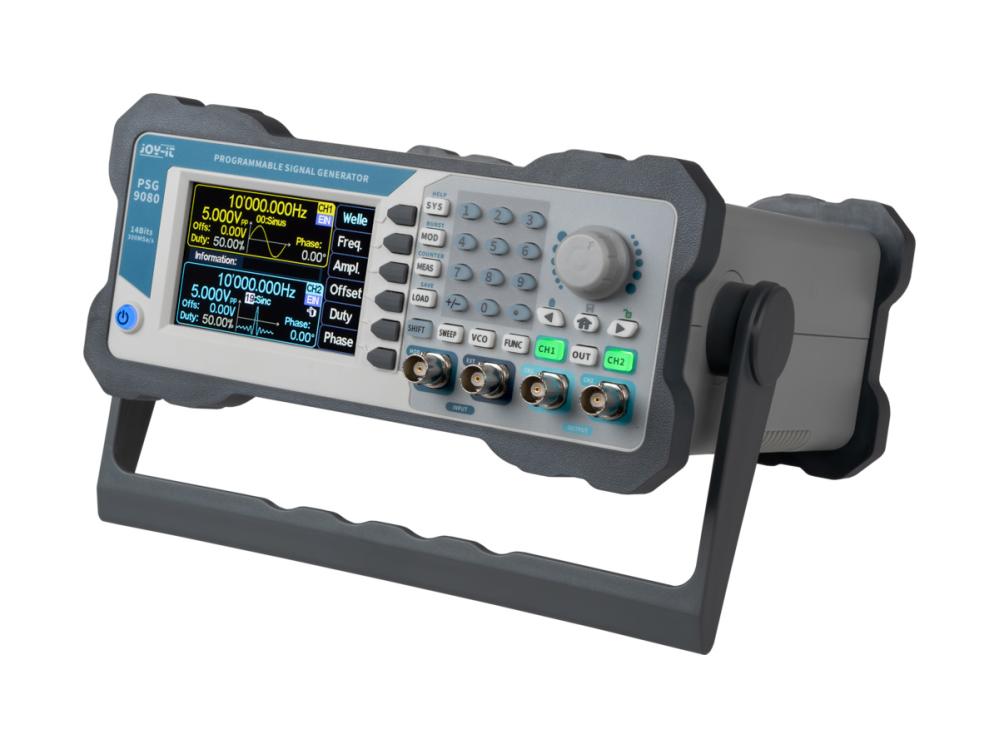

Funktionsgenerator med två kanaler och de viktigaste funktionerna. Enkelt gränssnitt med nummersats och vridreglage, med en kort och tydlig manual. Inställningar kan sparas och återkallas, t.ex. för olika elevers projekt i ett klassrum.
Bandbredden är hela 80MHz, vilket är mycket för en funktionsgenerator i instegsklassen. 14 bitars vertikal upplösning och 300 MSa/s samplingsfrekvens ger god kvalitet på vågformerna.
Klarar de vanliga vågformerna, brusgenerator, Lorentz-puls m.m. samt användarvågformer (AWG). Bland modulationstyperna listas AM, FM, PM, ASK, FSK, PSK, PWM, med antingen intern eller extern modulation. PSG9080 har såklart också burst och svep.
De två kanalerna kan agera oberoende eller synkroniseras i frekvens, amplitud, pulsbredd, vad gäller vågform (kanal 2 följer 1).

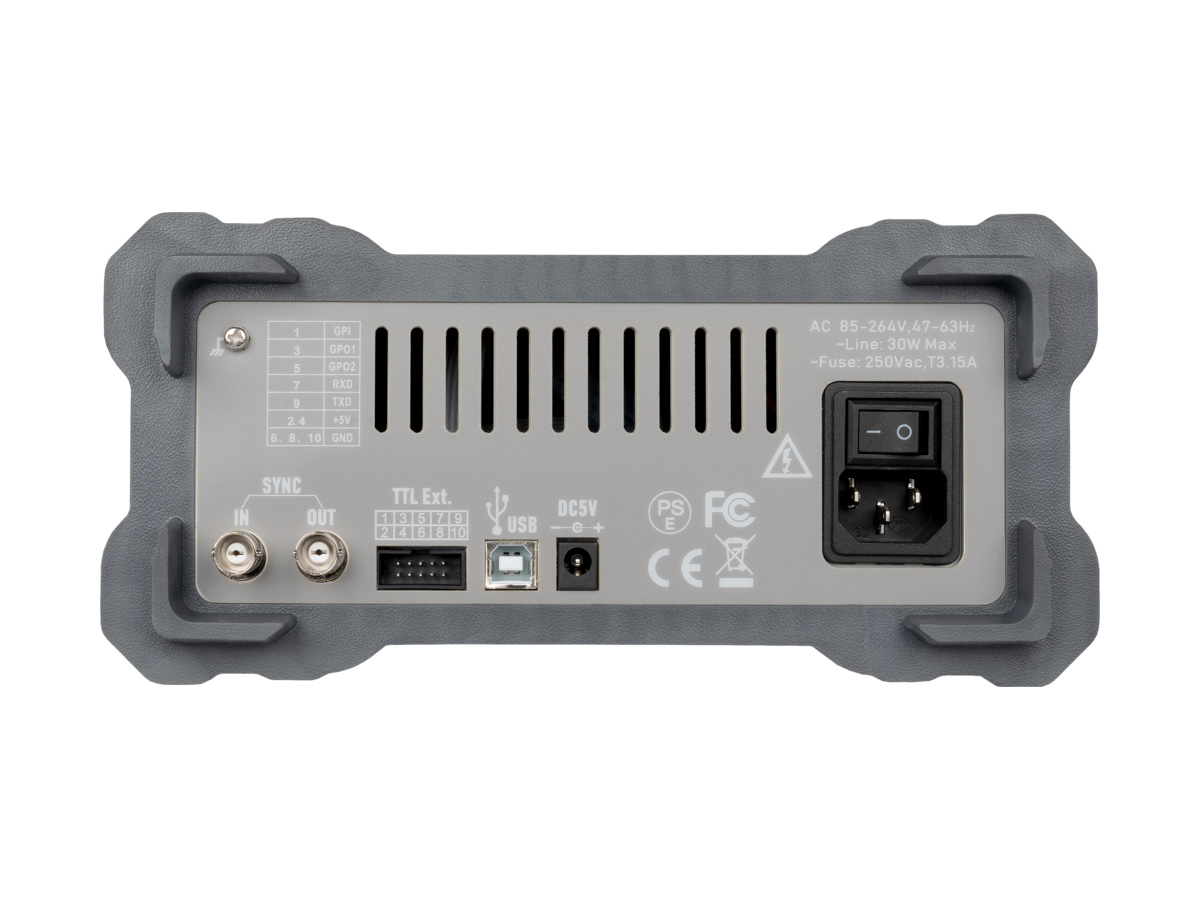

Många in- och utgångar ger extra flexibilitet. PSG9080 kan mäta frekvens eller beräkna pulsbredd (duty cycle) på Ext in. Den har även en dedikerad ingång för spänningsstyrning, samt in- och utgångar för synk.
Kan drivas på 230VAC eller med en 5V/3A. Möjligheten till matning med likspänning möjliggör portabelt bruk.
Kan styras från PC över USB.
Funktionsgenerator, två BNC-testkablar och strömsladd ingår.
Frekvensområden (per vågform):
- Sinus: 1 nHz – 80 MHz
- Fyrkant / puls: 1 nHz – 30 MHz
- Triangel / användarvågform: 1 nHz – 50 MHz
- TTL: 1 nHz – 20 MHz
Specifikationer:
- Frekvensupplösning: 1 nHz
- Samplingsfrekvens: 300 MSa/s
- Vertikal (amplitud) upplösning: 14 bitar
- Modulationstyper: AM, FM, PM, ASK, FSK, PSK, PWM, Burst
- Mätmöjligheter (externa signaler): frekvens, period, arbetscykel (med realtidsvisning)
- Fysiska mått: 219 × 240 × 160 mm
