Produktbeskrivning

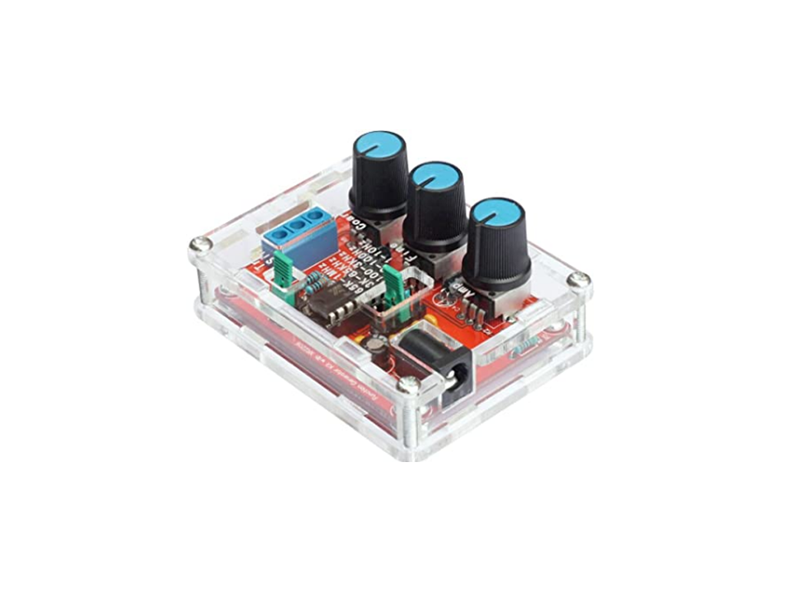

Funktionsgenerator 1 Hz till 1 MHz. Byggsats som gör det möjligt att bygga en egen signalgenerator för test och utveckling av elektroniska kretsar. Baserad på kretsen XR2206 som kan generera flera olika vågformer. Lämplig för både utbildning, hobbyprojekt och enklare laboratoriearbete.
Efter montering kan generatorn producera sinus-, fyrkants- och triangelsignaler med justerbar frekvens och amplitud. Frekvensområdet sträcker sig från 1 Hz upp till 1 MHz, vilket täcker många vanliga tillämpningar inom analog elektronik och signalbehandling.
Levereras med komponenter och tydligt märkt kretskort, vilket gör den enkel att montera även för användare med begränsad erfarenhet av lödning.
Specifikationer:
- Frekvensområde: 1 Hz - 1 MHz
- Vågformer: Sinus, fyrkant, triangel
- Drivspänning: 9 - 12 V DC
- Utgångsimpedans: 600 Ω
- Sinus amplitud: 0 - 3 V (vid 9 V matning)
- Fyrkantsvåg amplitud: Upp till ca 8 V utan last
- Triangel amplitud: 0 - 3 V
- Funktioner: Justerbar frekvens och amplitud
- Montering: Byggsats med hålmonterade komponenter
- Användningsområden: Test av elektronik, signalgenerering, utbildning, hobbyprojekt
