Produktbeskrivning

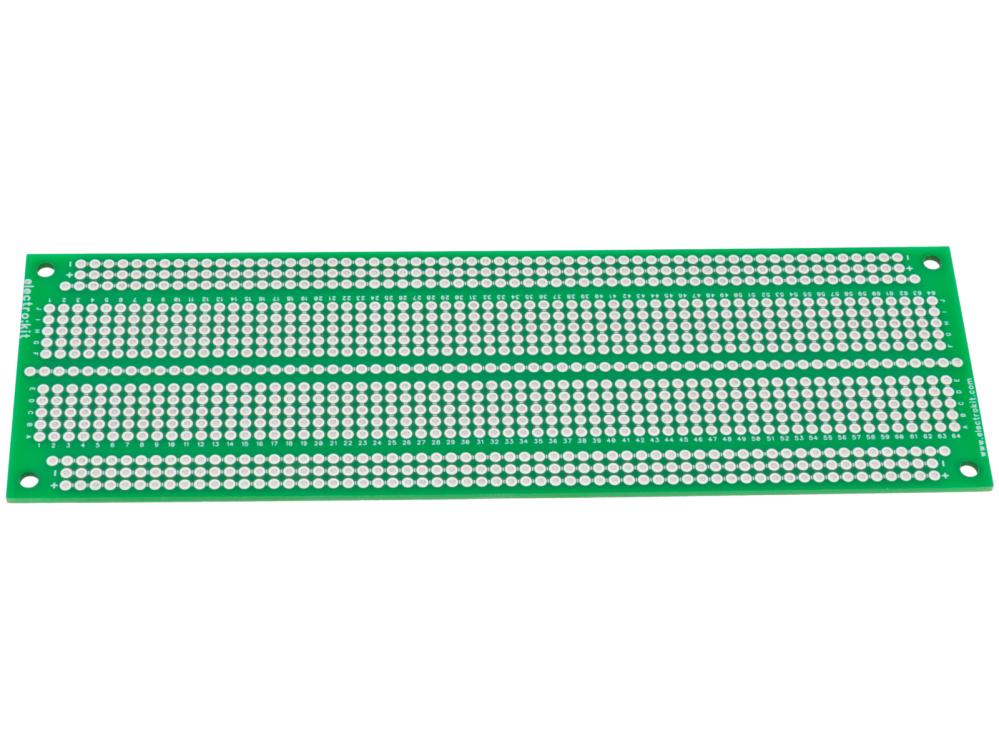

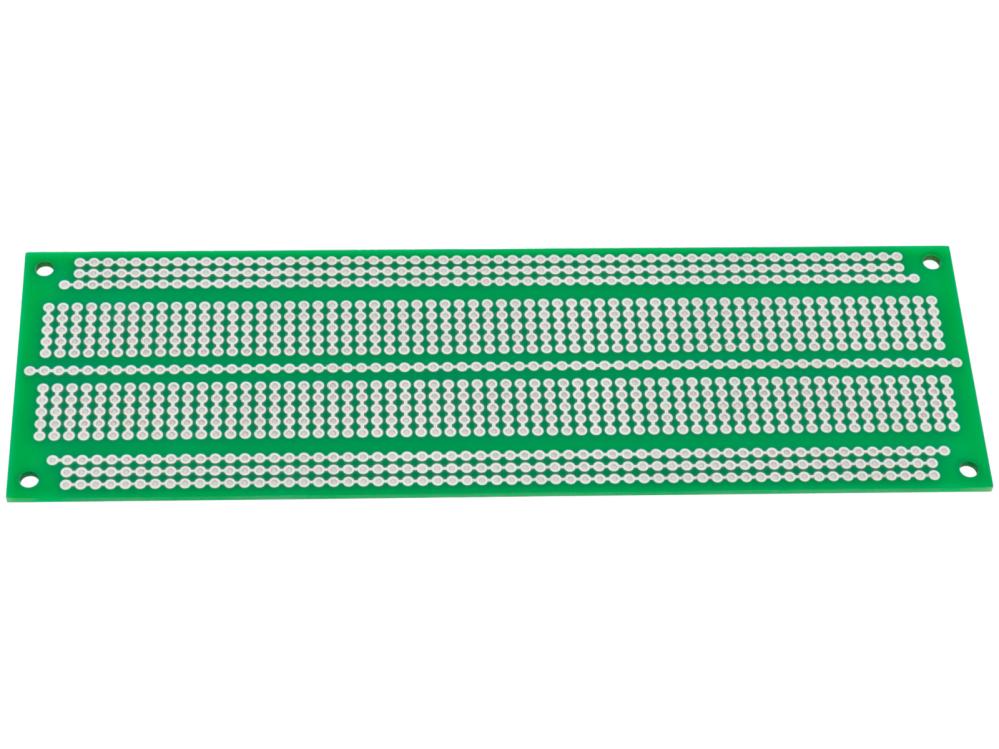

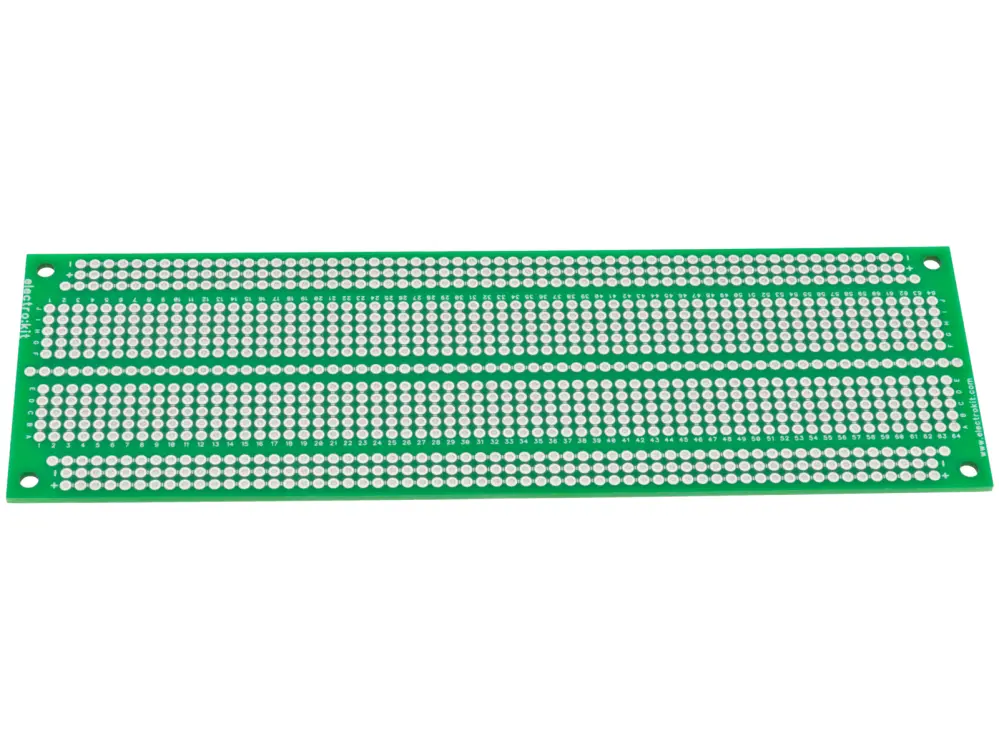

Electrokit ProtoPCB EKB16 är ett experimentkort med samma layout och kopplingar som ett lödfritt kopplingsdäck (breadboard). Med 840 genompläterade hål. Utöver de ledningsbanor som normalt finns på ett kopplingsdäck finns det på experimentkortet tre extra längsgående banor som kan användas för extra spänningsmatningar, jordning eller busskopplingar. Avsett för snabb flytt av uppkoppling från kopplingsdäck till en mer permanent lösning. Lämplig för prototyputveckling, utbildning och tillverkning av mindre serier. Kortet är dubbelsidigt med ett rutnät av lödöar. Komponenter, integrerade kretsar och ledningsförbindelser kan monteras på båda sidor av kortet. Tillverkat i FR-4 glasfibermaterial vilket ger god mekanisk stabilitet och tål upprepad lödning. Kortet har ett referensrutnät med märkning i X- och Y-led, vilket är mycket användbart vid serietillverkning och dokumentation.
Specifikationer:
- Dimensioner: 170 x 55 mm
- Antal hål: 840 hål
- Håldiameter: ø1.0 mm
- Genompläterade hål: Ja
- Ledningsbanor för strömförsörjning etc: Ja, 4+3 st
- Material: Glasfiber (FR-4)
- Kopparlaminering: 35 µm, dubbelsidig
- Ytbehandling: Förtennad koppar
- Hålavstånd (rastermått): 2.54 mm
- Korttjocklek: 1.6 mm
- Hålbild för monteringshål: 162.5mm (6.4") x 45.75mm (1.8")
- Monteringshål: 4 st, ø3.2 mm
- Rad (X) / kolumn (Y) märkning: Ja
- Driftstemperaturområde: -40 till 130 °C
- Lödtemperatur: < 260 °C (lämpligt för blyfri lödning)
