Produktbeskrivning

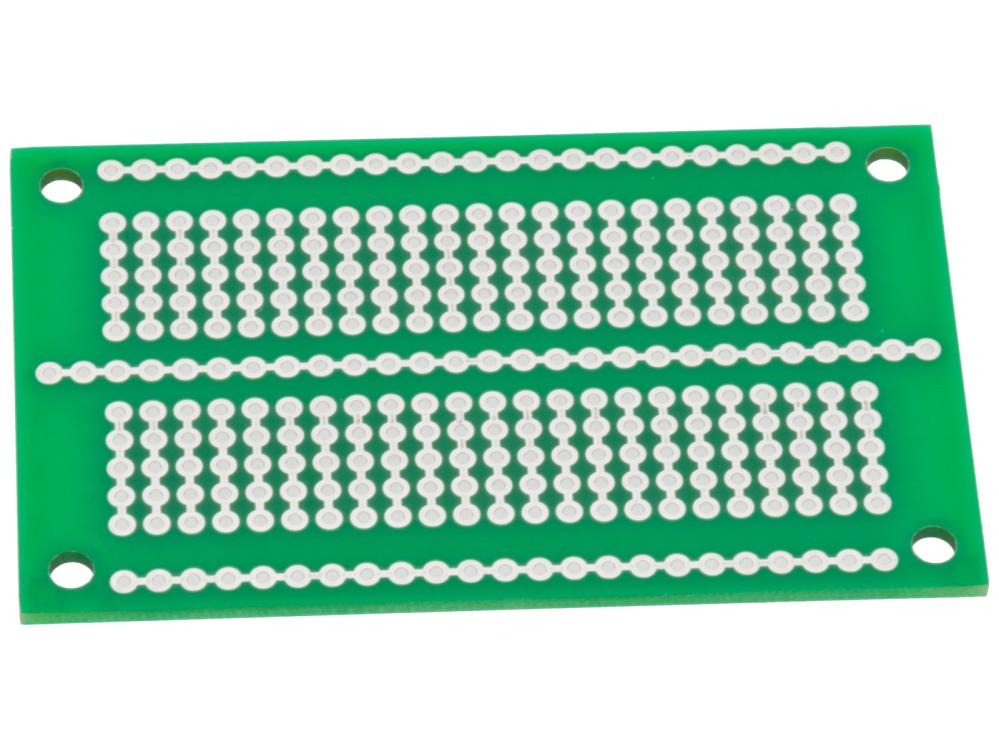

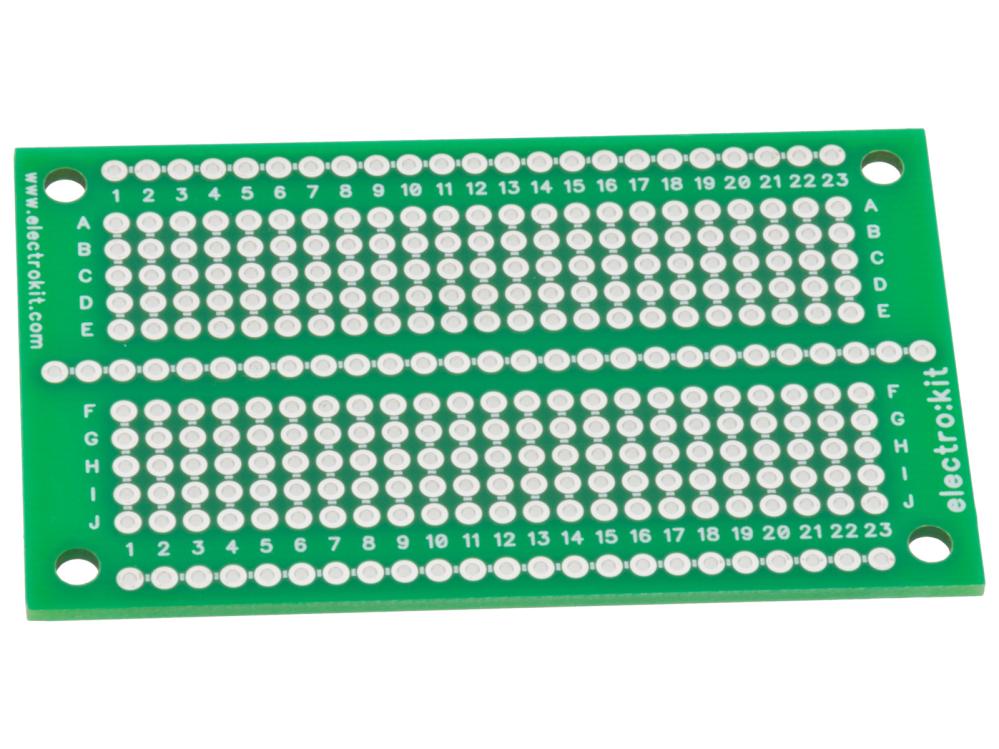

Electrokit ProtoPCB EKB14 är ett experimentkort med samma layout och kopplingar som ett lödfritt kopplingsdäck (breadboard) med 270 genompläterade hål. Avsett för snabb flytt av uppkoppling från kopplingsdäck till en mer permanent lösning. Lämplig för prototyputveckling, utbildning och tillverkning av mindre serier. Kortet är dubbelsidigt med ett rutnät av lödöar. Komponenter, integrerade kretsar och ledningsförbindelser kan monteras på båda sidor av kortet. Tillverkat i FR-4 glasfibermaterial vilket ger god mekanisk stabilitet och tål upprepad lödning. Kortet har ett referensrutnät med märkning i X- och Y-led, vilket är mycket användbart vid serietillverkning och dokumentation.
Specifikationer:
- Dimensioner: 71 x 43 mm
- Antal hål: 270 hål
- Håldiameter: ø1.0 mm
- Genompläterade hål: Ja
- Ledningsbanor för strömförsörjning etc: Ja, 3 st
- Material: Glasfiber (FR-4)
- Kopparlaminering: 35 µm, dubbelsidig
- Ytbehandling: Förtennad koppar
- Hålavstånd (rastermått): 2.54 mm
- Korttjocklek: 1.6 mm
- Monteringshål: 4 st, ø3 mm
- Rad (X) / kolumn (Y) märkning: Ja
- Driftstemperaturområde: -40 till 130 °C
- Lödtemperatur: < 260 °C (lämpligt för blyfri lödning)
