Produktbeskrivning

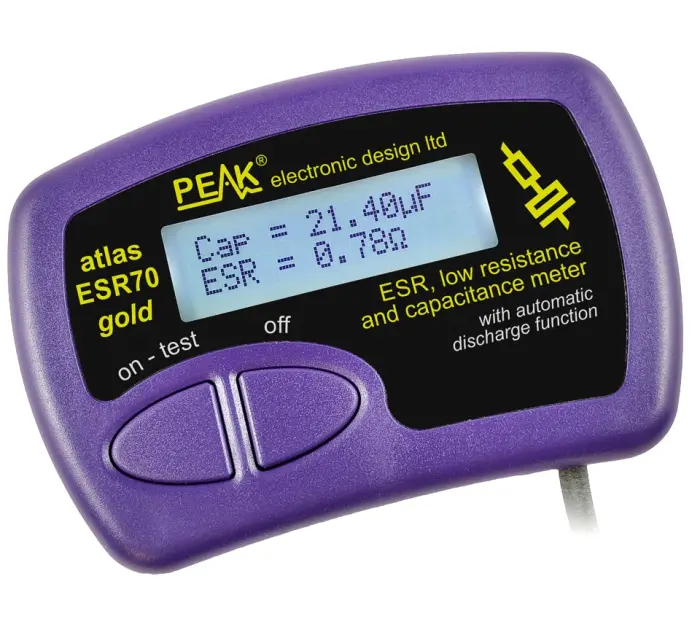

Atlas ESR är ett instrument för uppmätning av kondensatorers serieresistans, i en krets eller löst. Instrumentet kan förutom serieresistans (ESR) även mäta kapacitansen för kondensatorer. Inbyggd urladdningsfunktion gör att man säkert kan mäta på kondensatorer som är uppladdade (max 50V).
Den uppdaterade Gold-versionen har följande förbättringar:
- Förbättrad display med bättre bakgrundsbelysning
- 10x snabbare kapacitansmätning för stora kondensatorer
- Förbättrat triple-slope mätsystem för att minimera påverkand av parallell resistans och läckström.
- Bredare mätområde 0.3uF - 90000uF (tidigare 1uF - 22000uF)
Specifikationer
- Mätområde (ESR): 0 - 40 ohm (±2%)
- Upplösning ESR (ESR<2 ohm): 0.01 - 0.02 ohm
- Upplösning ESR (ESR>2 ohm): 0.1 - 0.2 ohm
- Mätområde (kapacitans): 0.3 - 90000 uF
- Testfrekvens ESR: 50 - 100 kHz
- Dimensioner: 103 x 70 x 20 mm
- Vikt: 98g
