Produktbeskrivning

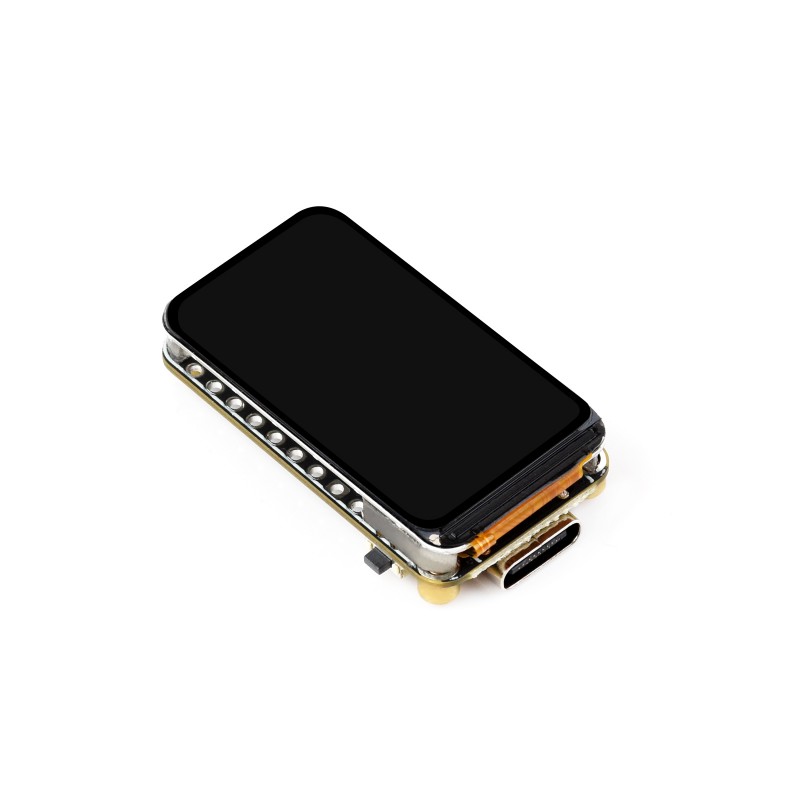

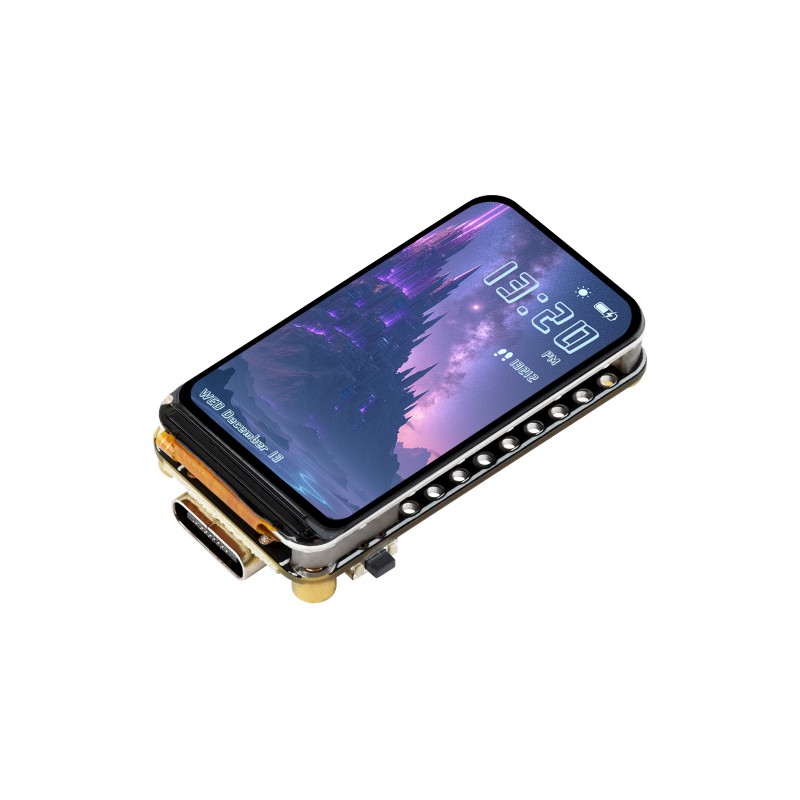

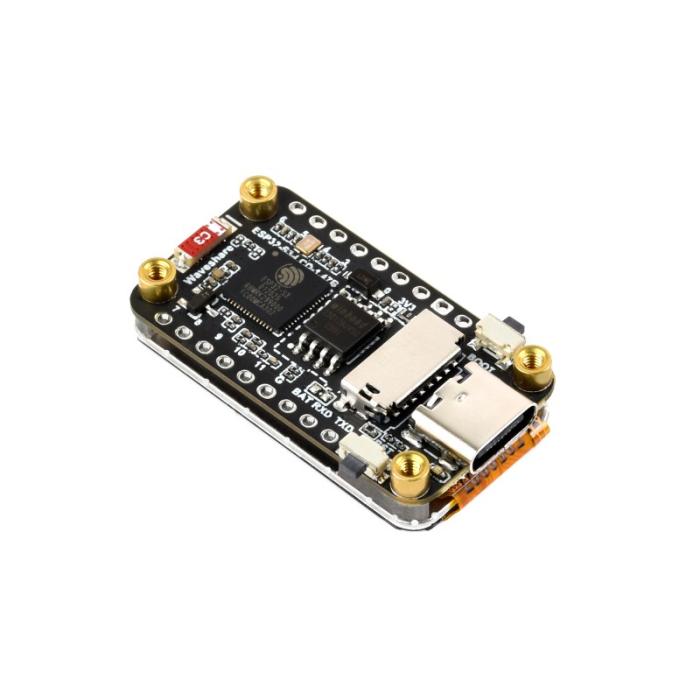

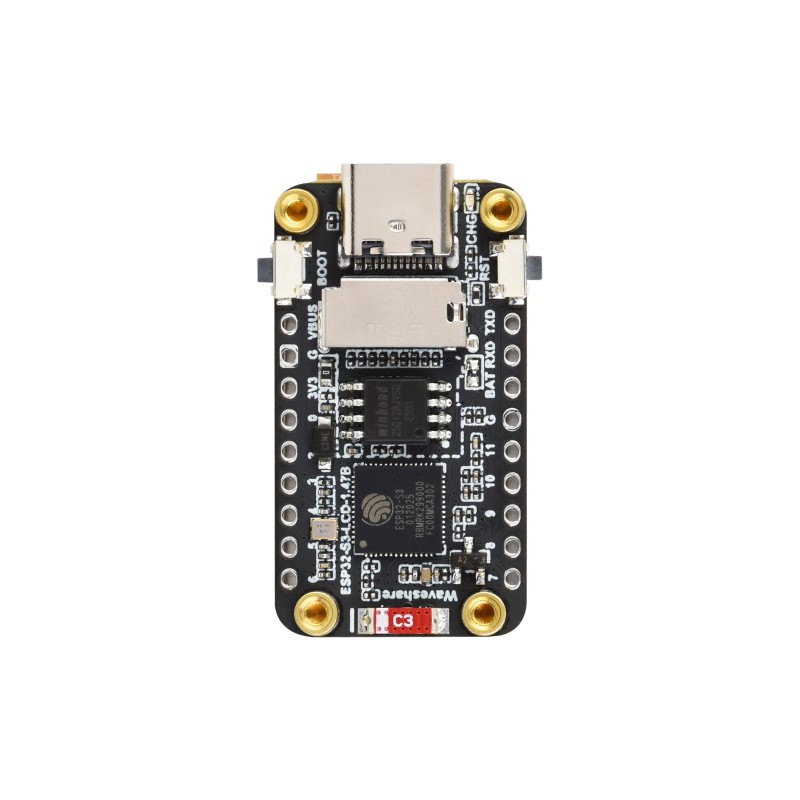

ESP32-S3-LCD-1.47B är ett utvecklingskort med inbyggd 1.47-tums IPS LCD-display och ESP32-S3 processor. Kortet stöder 2.4GHz WiFi och Bluetooth BLE 5 och är anpassat för HMI-applikationer, IoT-projekt och GUI-utveckling med exempelvis LVGL (Light and Versatile Graphics Library). Kortet har integrerat PSRAM och Flash-minne. Med microSD-kortplats för extern lagring samt RGB-LED. Levereras med stiftlister (ej förmonterade).
Utvecklingsresurser och exempel för Arduino IDE och ESP-IDF finns tillgängliga.
Specifikationer:
- Processor: ESP32-S3R8
- CPU: Xtensa 32-bit LX7 dual-core
- Klockfrekvens: Upp till 240 MHz
- Trådlös kommunikation: 2.4 GHz WiFi 802.11 b/g/n och Bluetooth 5 (BLE)
- Antenn: Inbyggd keramisk antenn
- SRAM: 512 KB
- ROM: 384 KB
- Flashminne: 16 MB
- PSRAM: 8 MB

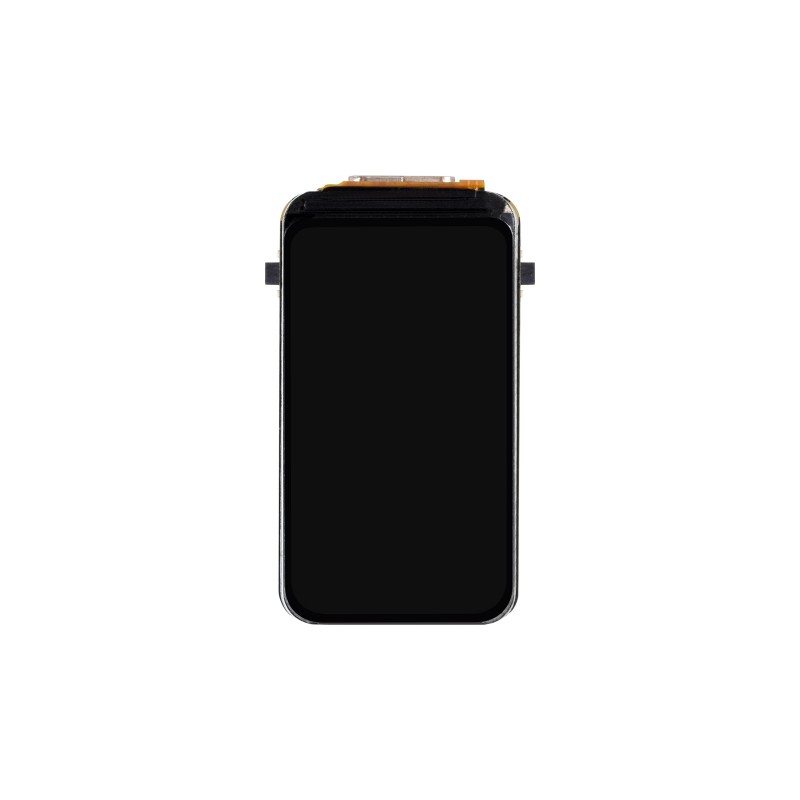

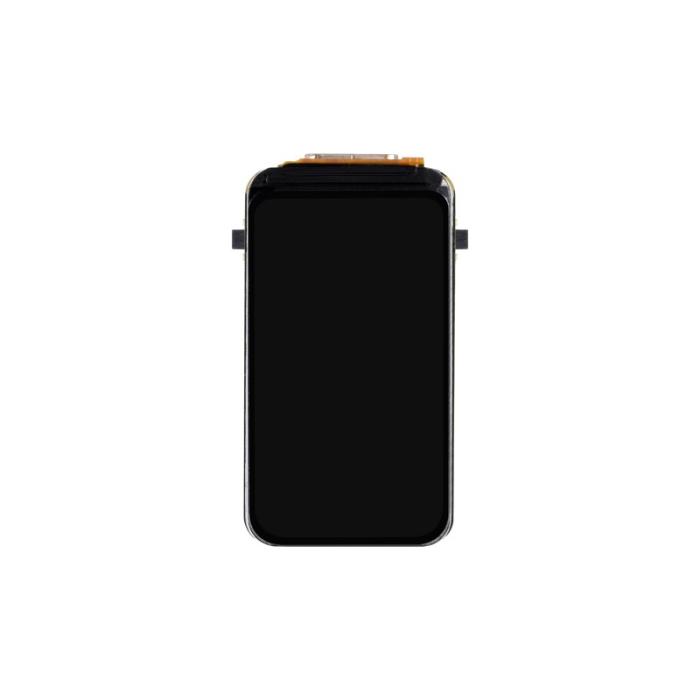

- Display: 1.47-tums TFT LCD
- Paneltyp: IPS
- Upplösning: 172x320 pixlar
- Färger: 262K
- Displaydrivkrets: ST7789
- Displaygränssnitt: 3-tråds SPI
- USB: USB-C
- Drivs från: 3.3V, 5V eller USB-C
- Logiknivå: 3.3V
- USB-funktioner: Strömförsörjning, USB-kommunikation och firmware-nedladdning
- IMU: QMI8658 6-axlig IMU
- IMU-funktioner: 3-axlig accelerometer och 3-axligt gyroskop
- Lagring: MicroSD-kortplats
- RGB-LED: Ja
- Knappar: RESET och BOOT
- Laddningskrets: Ja
- Batterianslutning: För 3.7V Li-Po-batteri (medföljer ej)
- LDO Spänningsregulator: ME6217C33M5G, max 800 mA
- Utvecklingsmiljöer: Arduino IDE och ESP-IDF
- Grafikbibliotek: LVGL (Light and Versatile Graphics Library)

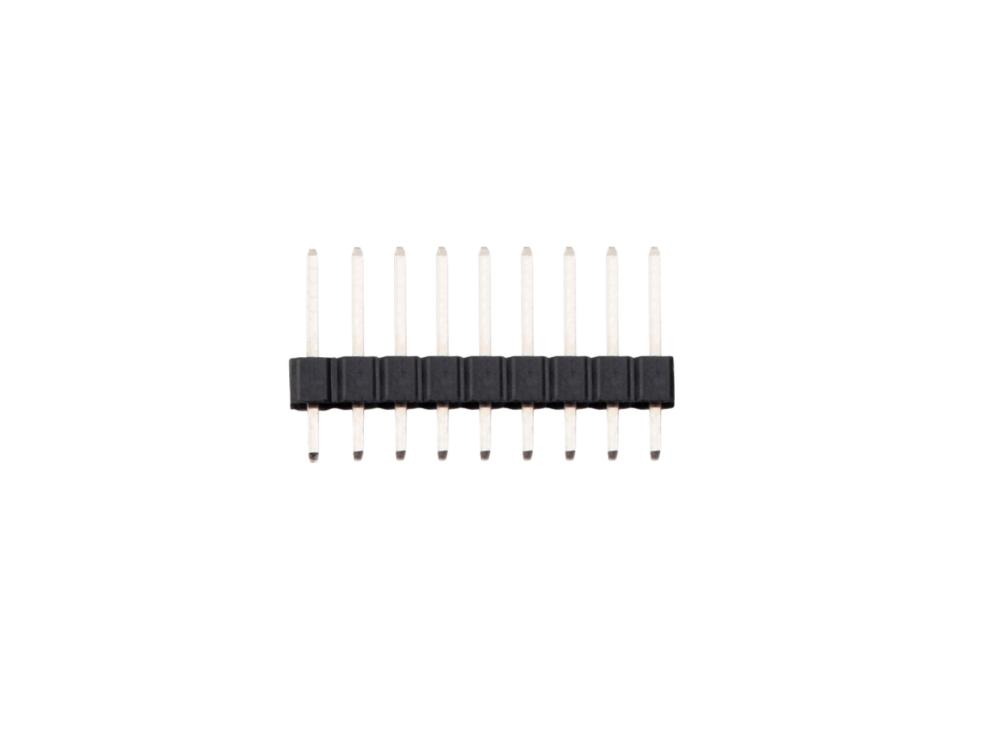

- Medföljande tillbehör: Stiftlister (ej förmonterade)
- Dimensioner: 36.37 x 20.32 mm
