Produktbeskrivning

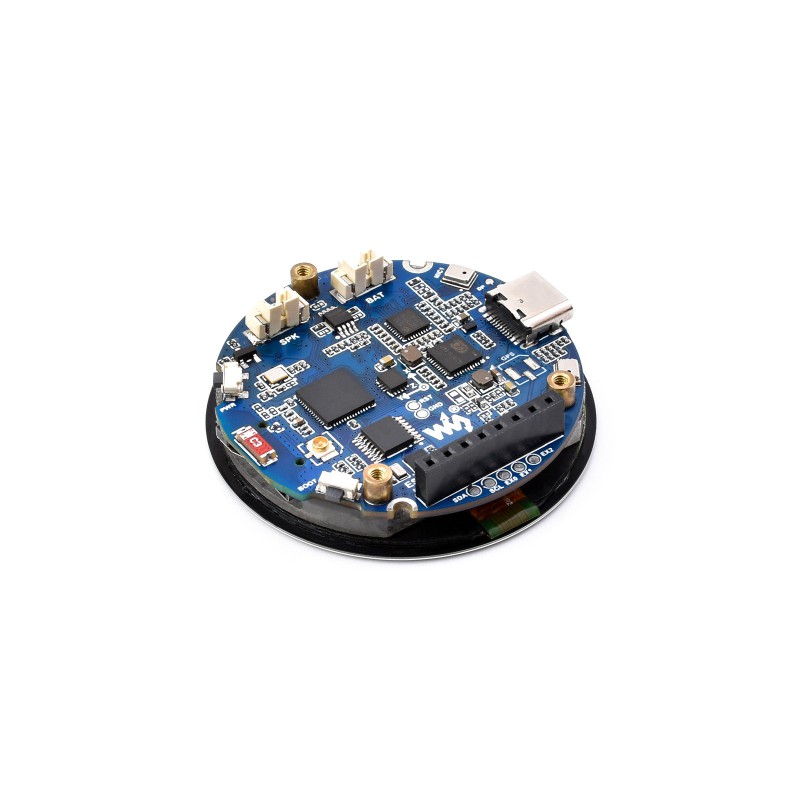

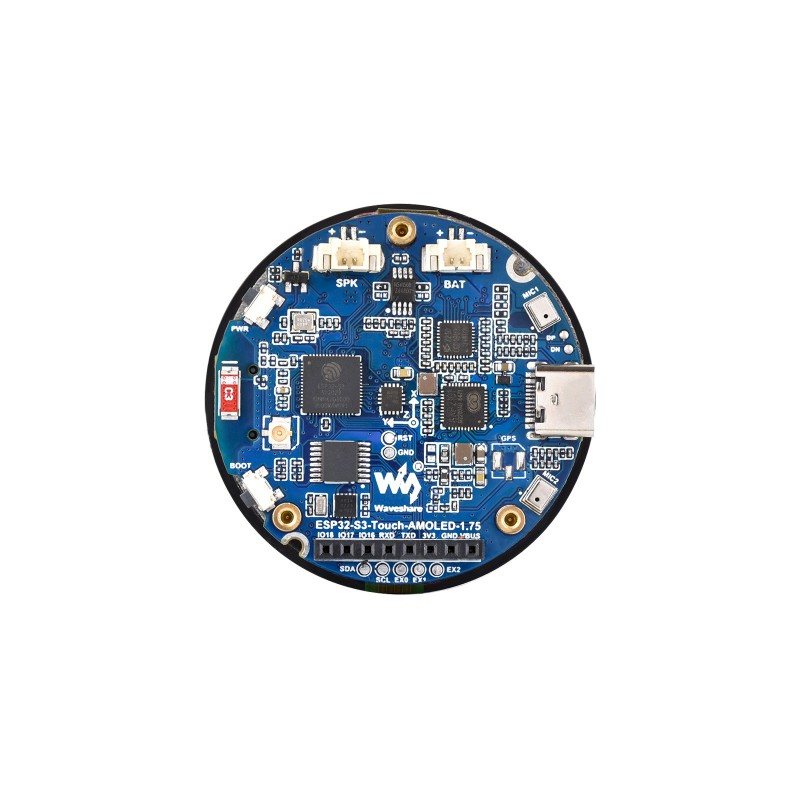

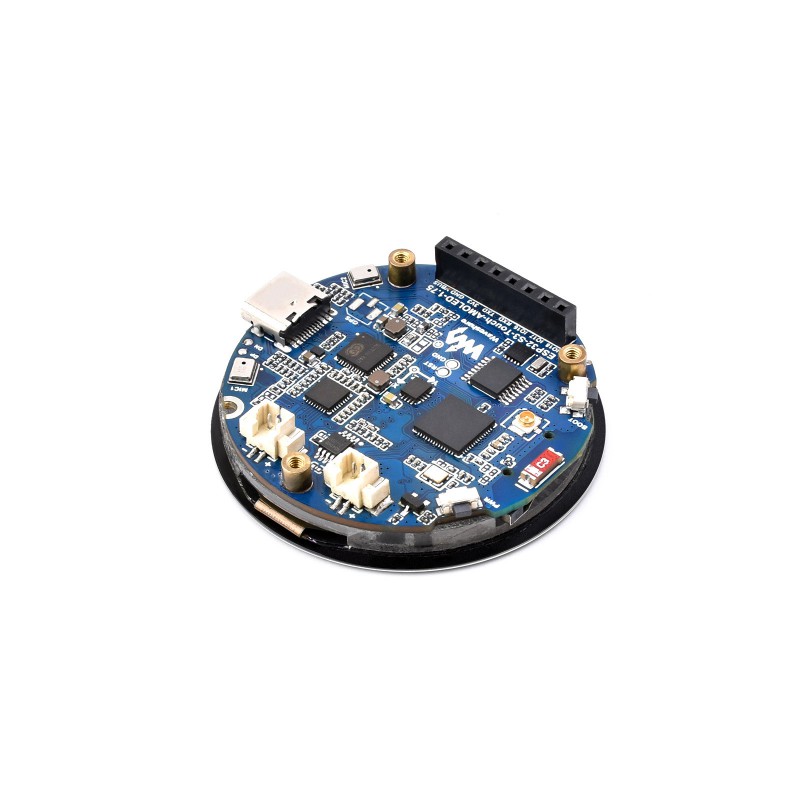

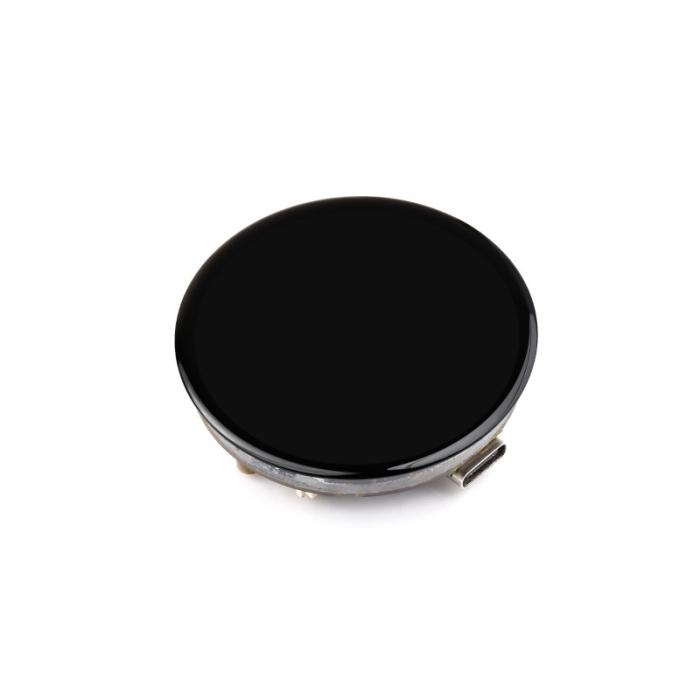

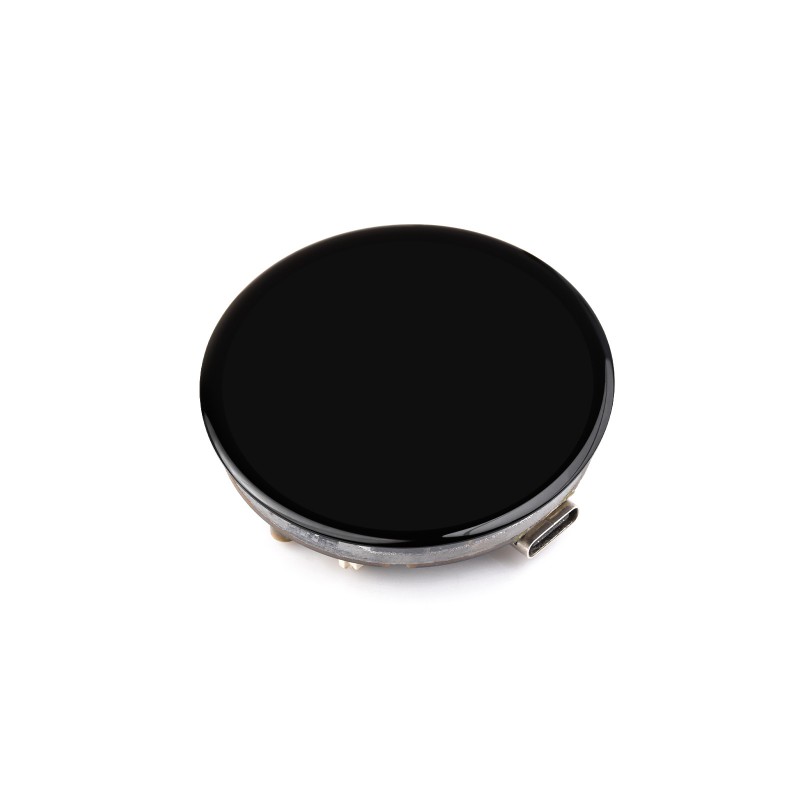

ESP32-S3-Touch-AMOLED är ett utvecklingskort med rund 1,75" pekskärm och trådlös uppkoppling. Kortet är baserat på ESP32-S3 och lämpar sig för IoT-enheter, HMI-gränssnitt, bärbara system och applikationer med röststyrning och visuell interaktion.

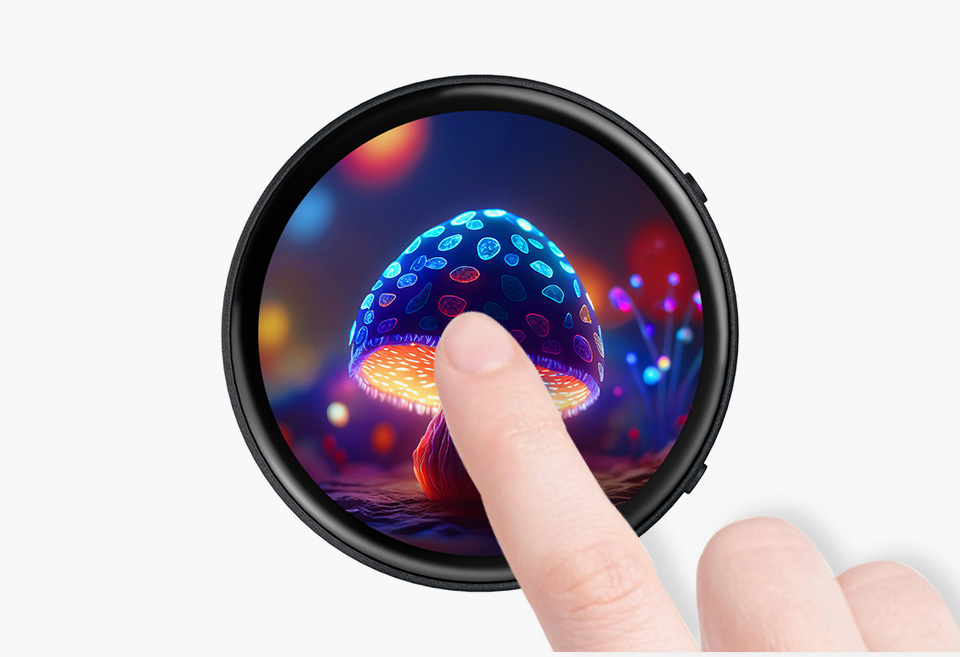

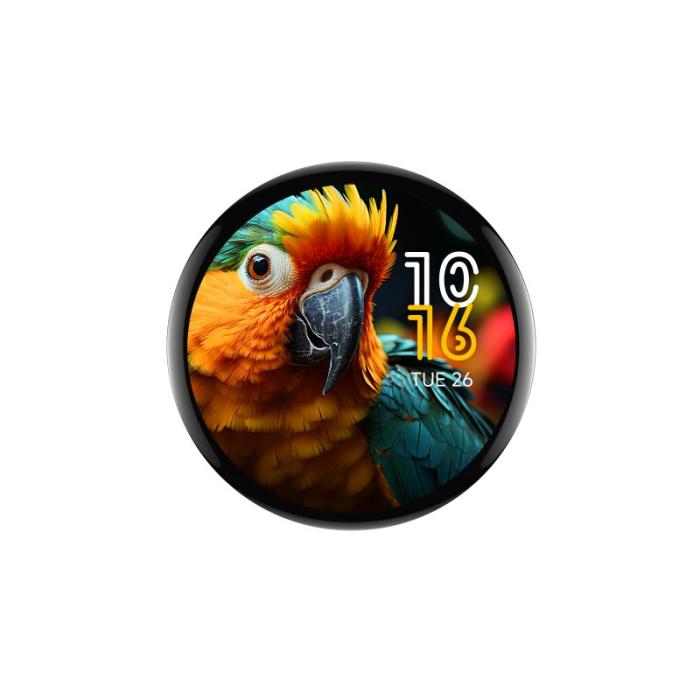

Kortet är utrustat med en 1,75-tums AMOLED-display med kapacitiv touch och upplösning på 466 x 466 pixlar. AMOLED-tekniken ger hög kontrast, bred betraktningsvinkel och snabb responstid, vilket ger tydlig och färgrik bildåtergivning. Touchpanelen styrs via I2C medan displayen använder QSPI-gränssnitt, vilket minskar belastningen på mikrokontrollerns I/O-resurser.
Kärnan utgörs av ESP32-S3R8 med dual-core Xtensa LX7-processor och klockfrekvens upp till 240 MHz. Kortet har inbyggt stöd för Wi-Fi och Bluetooth LE, vilket möjliggör trådlös kommunikation utan externa moduler. Minneskonfigurationen inkluderar både 8MB PSRAM och 16 MB flashminne, vilket ger god kapacitet för grafik och databehandling.
Kortet har även flera integrerade funktioner såsom 6-axlig IMU (accelerometer och gyroskop), realtidsklocka (RTC), dubbla mikrofoner med stöd för brusreducering och ekoeliminering samt plats för microSD-kort. Detta gör det möjligt att utveckla avancerade system med både sensorik, ljud och lagring i en kompakt lösning.
Strömförsörjning sker via USB-C eller via anslutning för 3,7 V litiumbatteri med integrerad laddningshantering. Kortet stöder utveckling via ESP-IDF och Arduino.

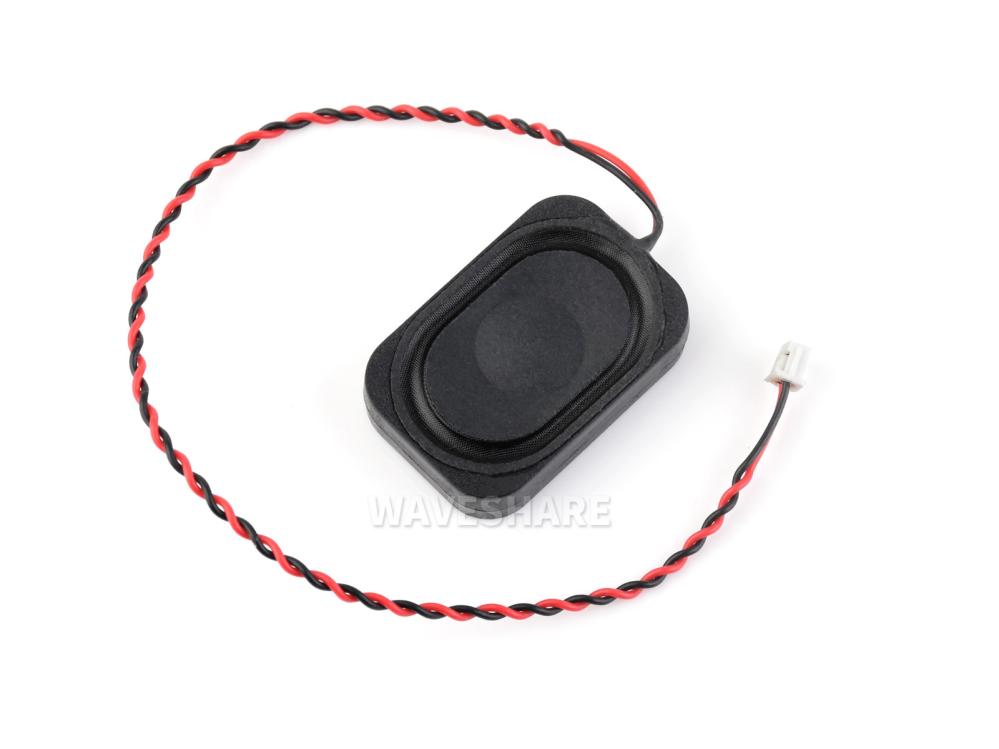

Levereras med högtalare.

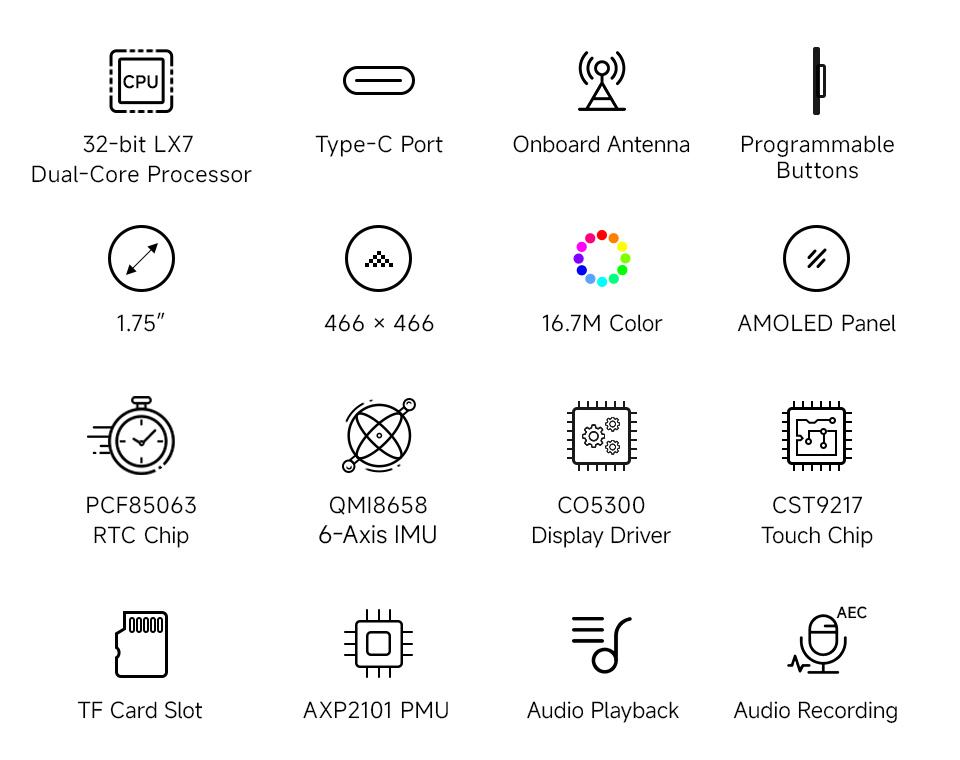

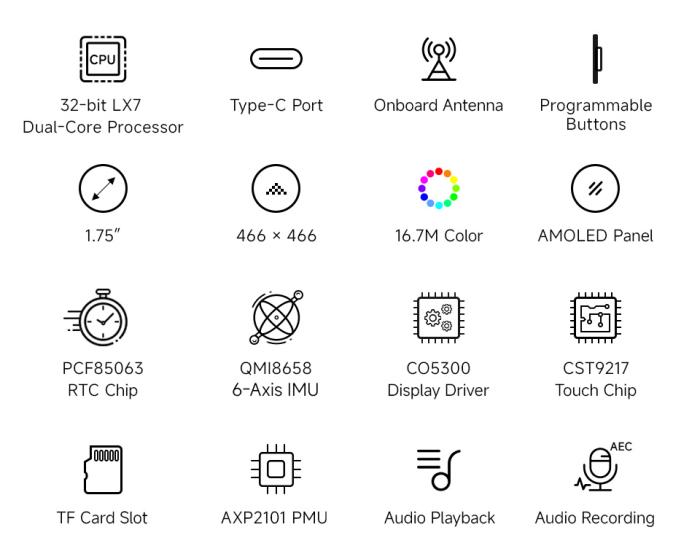

Specifikationer:
- Mikrokontroller: ESP32-S3R8
- Processor: Dual-core Xtensa LX7
- Klockfrekvens: upp till 240 MHz
- Trådlöst: Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 5 LE
- Minne: 512 KB SRAM, 384 KB ROM
- PSRAM: 8 MB
- Flashminne: 16 MB
- Display: 1,75 tum AMOLED, kapacitiv touch, 16,7 miljoner färger
- Upplösning: 466 x 466 pixlar
- Displaygränssnitt: QSPI
- Touchgränssnitt: I2C (CST9217)
- Sensor: 6-axlig IMU (accelerometer + gyroskop)
- RTC: PCF85063
- Ljud: dubbla mikrofoner med brusreducering och ekoeliminering
- Högtalare: uttag finns, högtalare medföljer
- Lagring: microSD-kortplats
- USB: USB-C
- Strömförsörjning: USB-C eller 3,7 V LiPo-batteri
- Övrigt: integrerad strömhantering (AXP2101), GPIO-expansion
