Produktbeskrivning

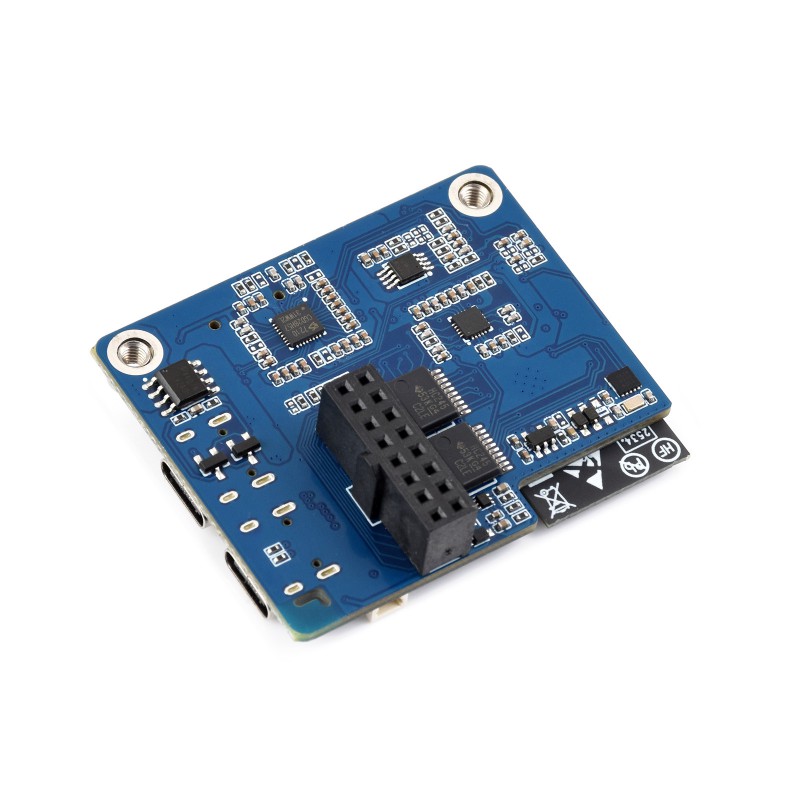

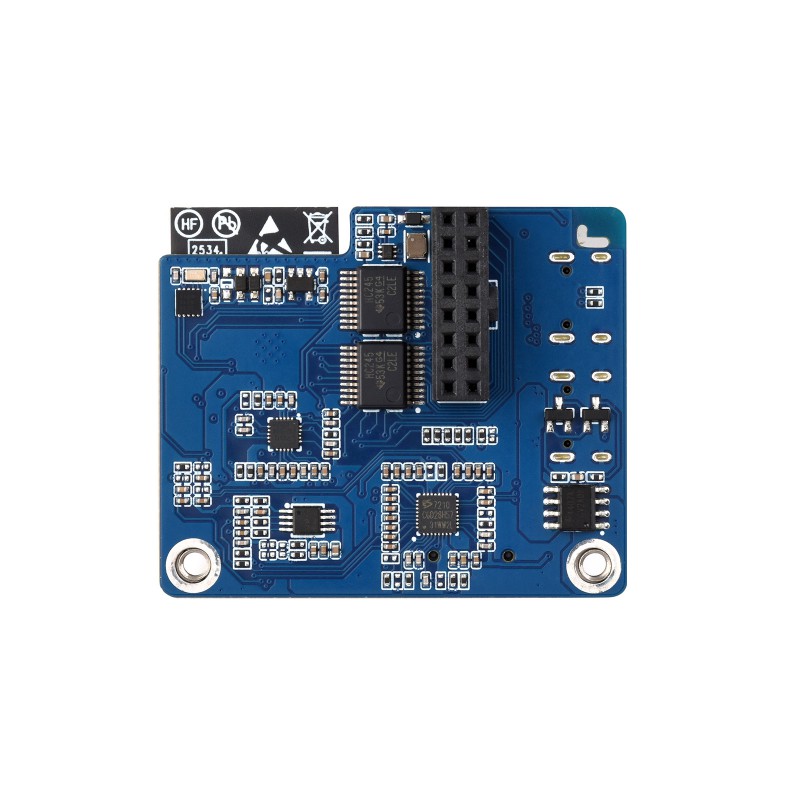

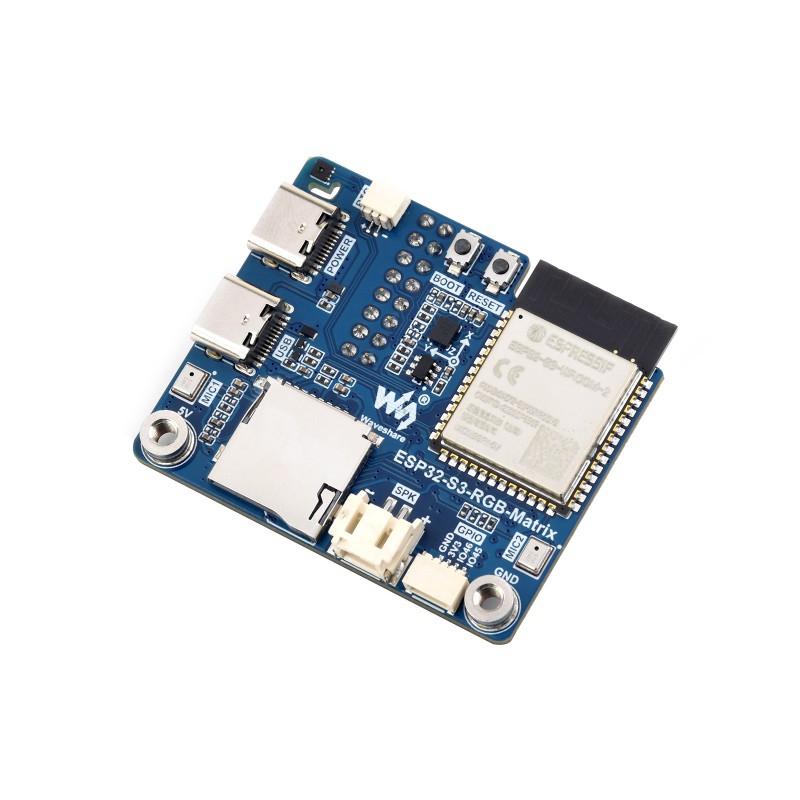

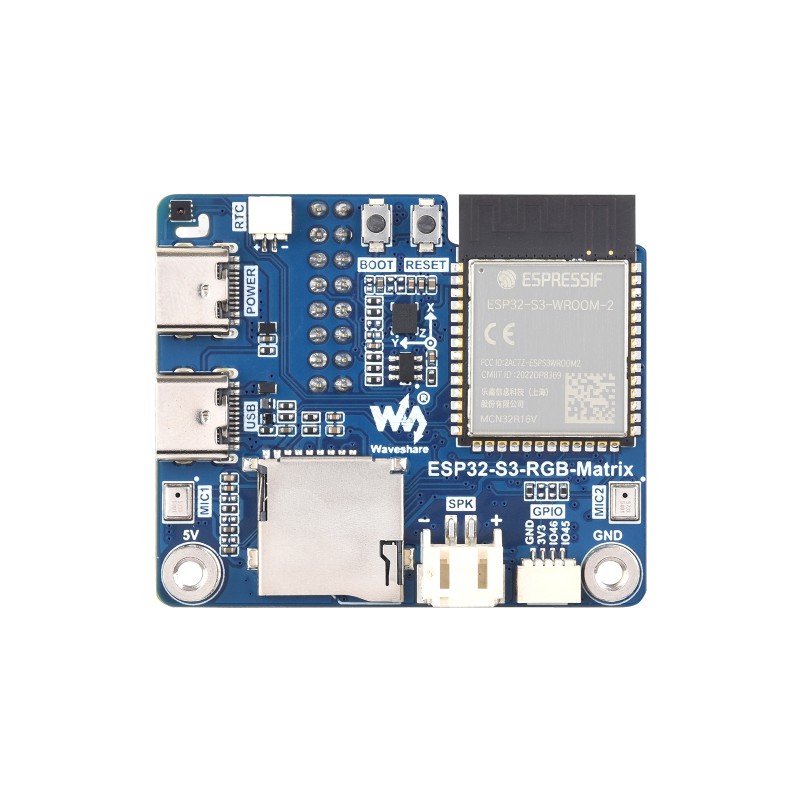

ESP32-S3-RGB-Matrix är ett högpresterande styrenhetskort för RGB-LED-matrispaneler. Kortet är avsett för RGB-matrispaneler med HUB75-gränssnitt. Bygger på ESP32-S3-mikrokontrollern och är utrustat med stort Flash-minne, RTC-krets, IMU, microSD-kortplats, ljudkodekar med låg strömförbrukning samt dubbla mikrofoner. Dessutom finns anslutningar för USB, UART, I2C och GPIO, vilket ger goda möjligheter till vidareutveckling och enkel integrering i egna projekt.
Funktioner:
- Utrustad med ESP32-S3-N32R16 med dubbelkärnig Xtensa LX7 32-bitarsprocessor, klockfrekvens upp till 240 MHz
- Stöd för 2.4 GHz Wi-Fi (802.11 b/g/n) och Bluetooth 5 LE
- Inbyggt 512 kB SRAM och 384 kB ROM samt 32 MB Flash och 16 MB PSRAM

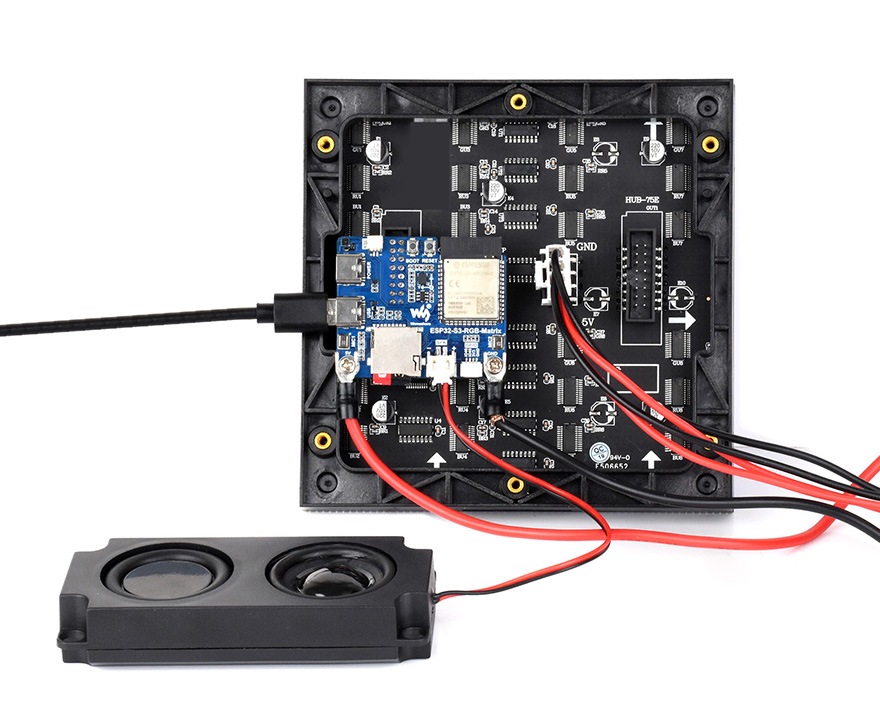

- Kompatibel med 64 × 64 pixel RGB-LED-matrispaneler med HUB75-gränssnitt
- Kan köra grafiska gränssnitt som LVGL
- Utrustad med ES8311 ljudkodek med låg strömförbrukning för ljudin- och utmatning med hög kvalitet
- Dubbla mikrofoner med stöd för brusreducering, ekokompensation, taligenkänning och röstaktivering
- Anslutning för högtalare med stöd för ljuduppspelning
- Utrustad med QMI8658 6-axlig IMU med 3-axlig accelerometer och 3-axligt gyroskop för rörelse- och gestdetektering
- Integrerad SHTC3 temperatur- och luftfuktighetssensor för miljöövervakning
- MicroSD-kortplats för lagring av bilder, ljud och andra filer
- Utrustad med PCF85063 RTC-krets samt JST-SH1.0-anslutning för batteri som bibehåller tidsräkningen vid strömavbrott
- GPIO-expansionskontakt för anslutning av externa moduler och egen funktionsutveckling
- Två strömanslutningar som möjliggör stabil drift av upp till sex seriekopplade RGB-LED-matrispaneler med upplösningen 64 × 64 pixlar
- USB-C-port för strömförsörjning, programmering och felsökning
- RST- och BOOT-knappar för programmering och testning av egna applikationer
Specifikationer:
- USB: 2 × USB-C (ström/programmering och USB)
- Drivspänning: 5 VDC
- Märkström (max): 10 A
- HUB75-gränssnitt: IDC 16-pin
- Stöd för upplösningar: 64x64, 64x32, 80x40 och 96x48 px
- Stöd för seriekoppling: Max 6 paneler (64x64 px)
- Arbetstemperatur: -40 till +85 °C

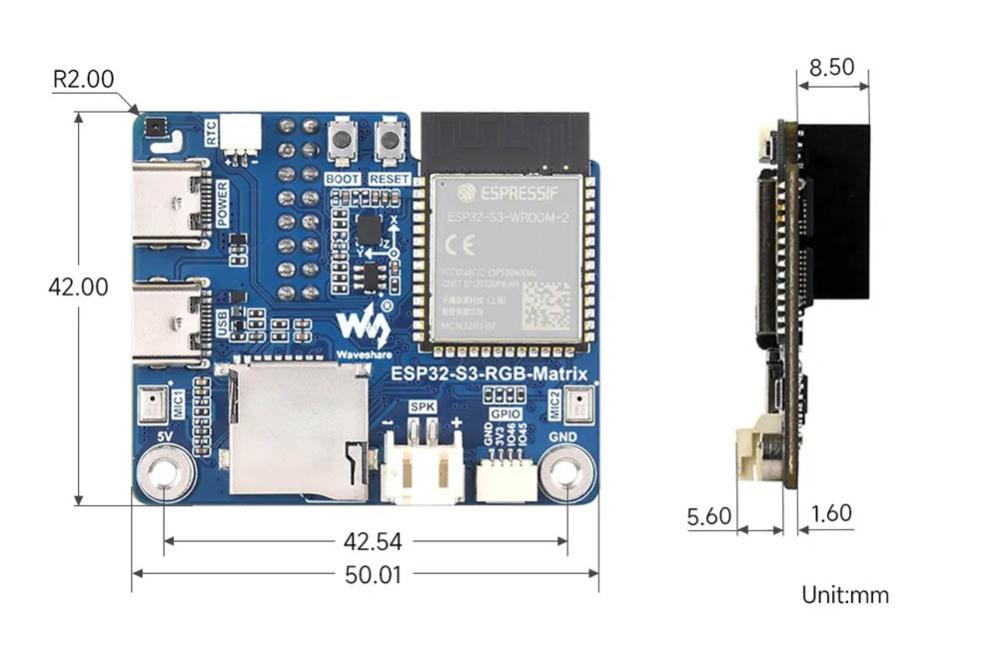

- Dimensioner: 50 × 42 mm

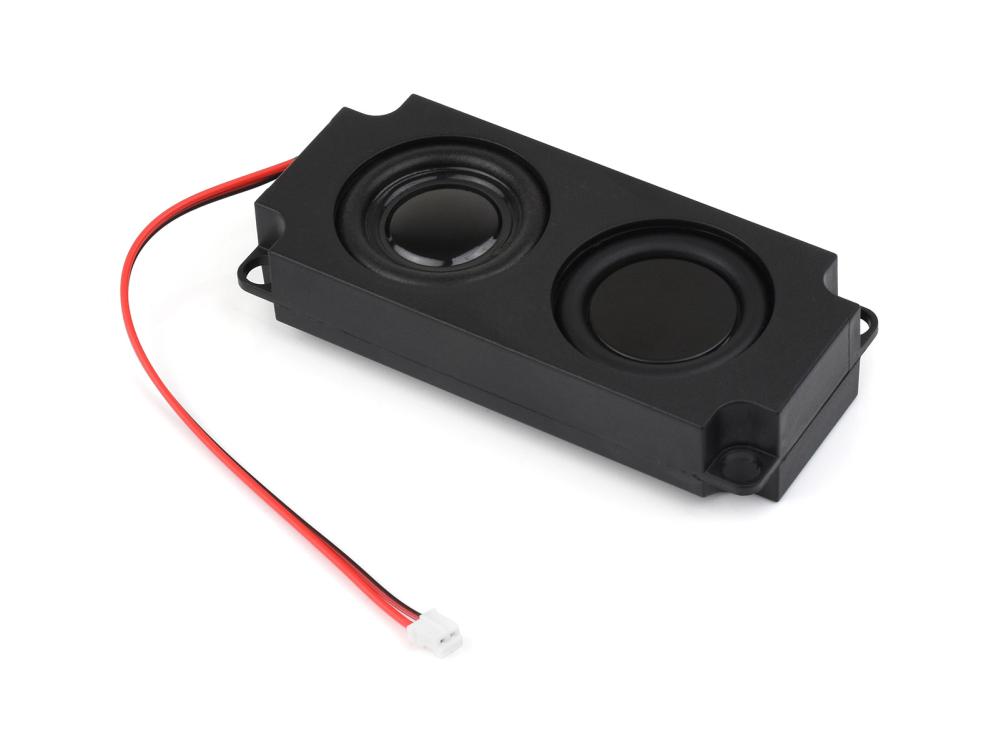

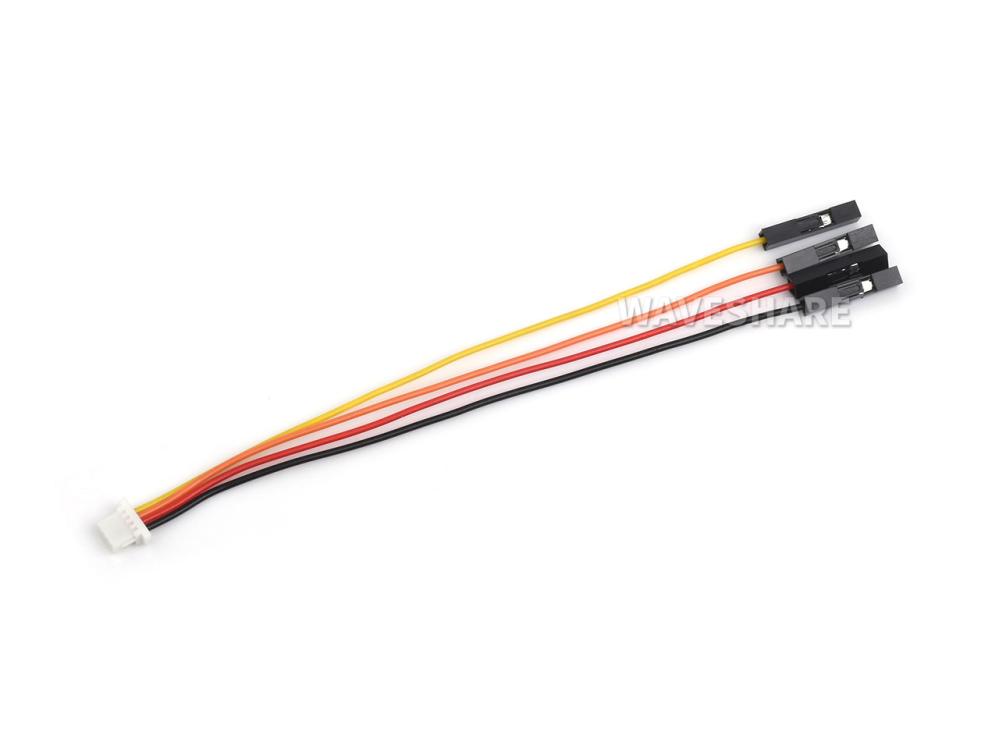

- Levereras med: 8 Ω / 5 W högtalare, 100 mm JST-SH1.0 4-polig kopplingskabel till Dupont-honkontakter, skruvsats
