Product description

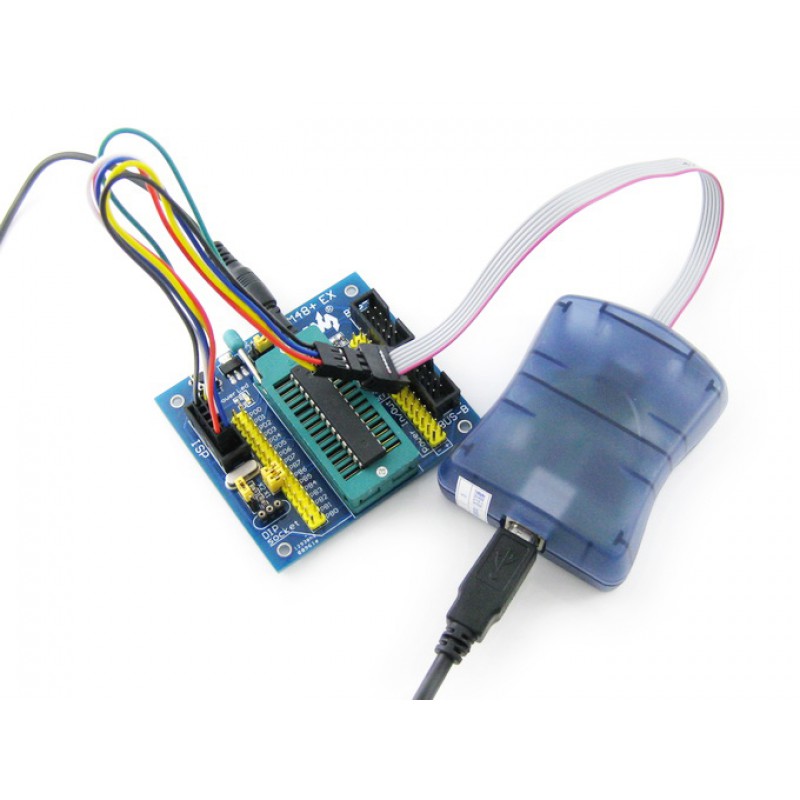

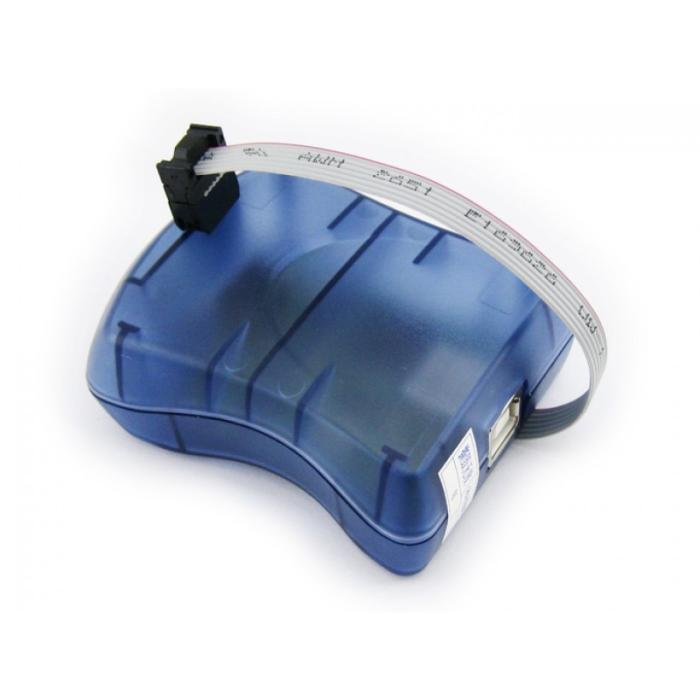

AVR-ISP XPII is a USB programmer for 8-bit AVR microcontrollers, compatible with the AVRISP mkII protocol and supporting the programming interfaces ICSP, PDI, and TPI. It is intended for both development and production environments where Flash and EEPROM memories, as well as configuration bits, need to be programmed directly on the circuit board without removing the microcontroller from the application.
AVR-ISP XPII works with established development tools such as Microchip (Atmel) Studio 4/5/6/7. Comes delivered with drivers for use with AVR Studio 5, but can be upgraded for use with newer versions.
Each device has a unique Device ID, which means that many devices can be used with one computer. Fast programming, with USB 2.0 and programming speeds up to 8MHz.
The programmer connects to the host computer via USB-B and is powered from the USB port. Included are adapters for use with 2x5 and 2x3 pin connectors for ISP, PDI and TPI, plus one adapter to loose dupont cables for nonstandard pinouts. It works with common operating systems including Windows and Linux together with widely used tools and libraries.
Specifications:
- Programming interfaces ICSP, PDI, TPI
- Adapter cables included: 2x5 pin ICSP, 2x3 pin PDI/TPI plus loose dupont sockets
- Computer connection USB-B female (USB cable is included included)
- Can program Flash and EEPROM memories, set fuses, and lock bits
- Adjustable programming frequency from 50 Hz to 8 MHz
- Supports files generated by IAR, ICCAVR, CVAVR, etc.
- Operating systems Windows 8/10/11, Debian/Ubuntu Linux
Compatible with 8-bit AVR devices with ICSP, PDI and TPI interfaces, such as:
- XMEGA: ATxmega128A1, ATxmega128A1U, ATxmega128A3, ATxmega128A3U, ATxmega128A4U, ATxmega128B1, ATxmega128B3, ATxmega128C3, ATxmega128D3, ATxmega128D4, ATxmega16A4, ATxmega16A4U, ATxmega16C4, ATxmega16D4, ATxmega16E5, ATxmega192A3, ATxmega192A3U, ATxmega192C3, ATxmega192D3, ATxmega256A3, ATxmega256A3B, ATxmega256A3BU, ATxmega256A3U, ATxmega256C3, ATxmega256D3, ATxmega32A4, ATxmega32A4U, ATxmega32C3, ATxmega32C4, ATxmega32D3, ATxmega32D4, ATxmega32E5, ATxmega384C3, ATxmega384D3, ATxmega64A1, ATxmega64A1U, ATxmega64A3, ATxmega64A3U, ATxmega64A4U, ATxmega64B1, ATxmega64B3, ATxmega64C3, ATxmega64D3, ATxmega64D4, ATxmega8E5
MegaAVR: AT90CAN128, AT90CAN32, AT90CAN64, AT90PWM1, AT90PWM161, AT90PWM216, AT90PWM2B, AT90PWM316, AT90PWM3B, AT90PWM81, AT90USB1286, AT90USB1287, AT90USB162, AT90USB646, AT90USB647, AT90USB82, ATA5702M322, ATA5782, ATA5790, ATA5790N, ATA5795, ATA5831, ATA5832, ATA5833, ATA6285, ATA6286, ATA6612C, ATA6613C, ATA6614Q, ATA6616C, ATA6617C, ATA664251, ATmega128, ATmega1280, ATmega1281, ATmega1284, ATmega1284P, ATmega1284RFR2, ATmega128A, ATmega128RFA1, ATmega128RFR2, ATmega16, ATmega162, ATmega164A, ATmega164P, ATmega164PA, ATmega165A, ATmega165P, ATmega165PA, ATmega168, ATmega168A, ATmega168P, ATmega168PA, ATmega168PB, ATmega169A, ATmega169P, ATmega169PA, ATmega16A, ATmega16HVA, ATmega16HVB, ATmega16HVBrevB, ATmega16M1, ATmega16U2, ATmega16U4, ATmega2560, ATmega2561, ATmega2564RFR2, ATmega256RFR2, ATmega32, ATmega324A, ATmega324P, ATmega324PA, ATmega325, ATmega3250, ATmega3250A, ATmega3250P, ATmega3250PA, ATmega325A, ATmega325P, ATmega325PA, ATmega328, ATmega328P, ATmega329, ATmega3290, ATmega3290A, ATmega3290P, ATmega3290PA, ATmega329A, ATmega329P, ATmega329PA, ATmega32A, ATmega32C1, ATmega32HVB, ATmega32HVBrevB, ATmega32M1, ATmega32U2, ATmega32U4, ATmega48, ATmega48A, ATmega48P, ATmega48PA, ATmega48PB, ATmega64, ATmega640, ATmega644, ATmega644A, ATmega644P, ATmega644PA, ATmega644RFR2, ATmega645, ATmega6450, ATmega6450A, ATmega6450P, ATmega645A, ATmega645P, ATmega649, ATmega6490, ATmega6490A, ATmega6490P, ATmega649A, ATmega649P, ATmega64A, ATmega64C1, ATmega64HVE2, ATmega64M1, ATmega64RFR2, ATmega8, ATmega8515, ATmega8535, ATmega88, ATmega88A, ATmega88P, ATmega88PA, ATmega88PB, ATmega8A, ATmega8HVA, ATmega8U2
tinyAVR: ATtiny10, ATtiny13, ATtiny13A, ATtiny1634, ATtiny167, ATtiny20, ATtiny2313, ATtiny2313A, ATtiny24, ATtiny24A, ATtiny25, ATtiny26, ATtiny261, ATtiny261A, ATtiny4, ATtiny40, ATtiny4313, ATtiny43U, ATtiny44, ATtiny441, ATtiny44A, ATtiny45, ATtiny461, ATtiny461A, ATtiny48, ATtiny5, ATtiny828, ATtiny84, ATtiny841, ATtiny84A, ATtiny85, ATtiny861, ATtiny861A, ATtiny87, ATtiny88, ATtiny9
