Product description

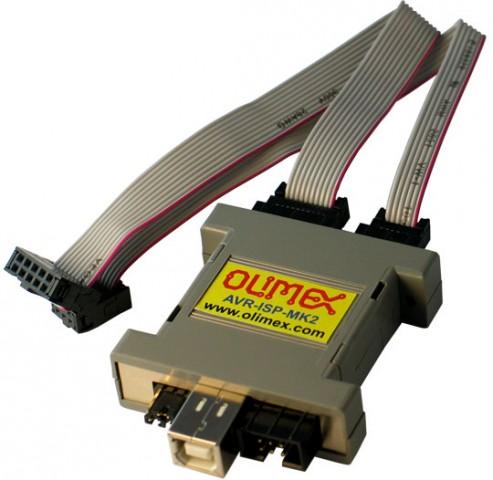

Olimex AVR-ISP-MK2 is a USB programmer for 8-bit AVR microcontrollers, compatible with the AVRISP mkII protocol and supporting multiple programming interfaces including ICSP, PDI, and TPI. It is intended for both development and production environments where Flash and EEPROM memories, as well as configuration bits, need to be programmed directly on the circuit board without removing the microcontroller from the application.
AVR-ISP-MK2 works with established development tools such as Microchip Studio and AVRDUDE, and is designed as open hardware with hardware schematics and firmware files available for further development.

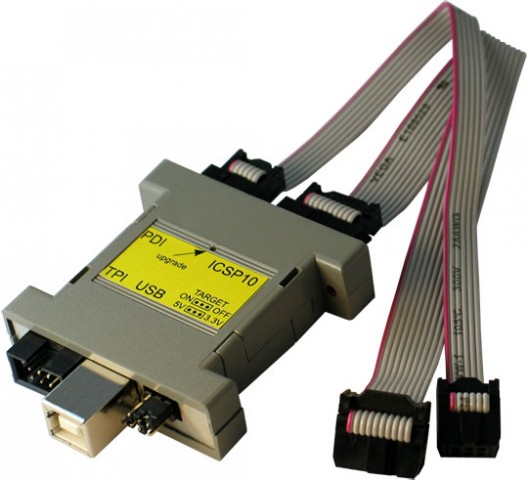

The programmer connects to the host computer via USB-B and is powered from the USB port. It uses standardised connectors for ISP, PDI, and TPI, and can supply target circuits with 3.3 V or 5 V, selectable via jumper (max current 300mA). It operates with common operating systems including Windows and Linux together with widely used tools and libraries.
Specifications:
- Programming interfaces ICSP, PDI, TPI
- Connector support 2x5 pin ICSP, 2x3 pin PDI/TPI
- Computer connection USB-B female (cable not included)
- Target supply voltage 3.3 or 5.5 V (jumper selectable)
- Can program Flash and EEPROM memories, set fuses, and lock bits
- Adjustable programming frequency from 50 Hz to 8 MHz
- Compatible with Microchip Studio, AVR Studio, AVRDUDE, Arduino IDE
- Operating systems Windows 8/10/11, Debian/Ubuntu Linux
- Dimensions 45 x 30 mm plus approximately 20 cm cable
- Open hardware schematics and source files available for hardware and firmware
Supported devices:
- XMEGA Devices: ATxmega16A4U, ATxmega32A4U, ATxmega64A3U, ATxmega128A3U, ATxmega192A3U, ATxmega256A3U, ATxmega256A3BU, ATxmega64B3, ATxmega128B3, ATxmega64B1, ATxmega128B1, ATxmega16A4, ATxmega32A4, ATxmega64A4U, ATxmega128A4U, ATxmega64A3, ATxmega128A3, ATxmega192A3, ATxmega256A3, ATxmega256A3B, ATxmega64A1, ATxmega128A1, ATxmega16D4, ATxmega32D4, ATxmega64D4, ATxmega128D4, ATxmega64D3, ATxmega128D3, ATxmega192D3, ATxmega256D3
MegaAVR Devices: ATmega48, ATmega48A, ATmega48P, ATmega48PA, ATmega8, ATmega8515, ATmega8535, ATmega88, ATmega88A, ATmega88P, ATmega88PA, ATmega8A, ATmega16, ATmega162, ATmega164A, ATmega164P, ATmega164PA, ATmega165P,ATmega165PA, ATmega168, ATmega168A, ATmega168P, ATmega168PA, ATmega16A, ATmega32, ATmega324A, ATmega324P, ATmega324PA, ATmega325, ATmega3250, ATmega3250A, ATmega3250P, ATmega325A, ATmega325P, ATmega325PA, ATmega328, ATmega328P, ATmega32A, ATmega64, ATmega640, ATmega644, ATmega644A, ATmega644P, ATmega644PA, ATmega645, ATmega6450, ATmega6450A, ATmega6450P, ATmega645A, ATmega645P, ATmega64A, ATmega128, ATmega1280, ATmega1281, ATmega1284, ATmega1284P, ATmega128A, ATmega2560, ATmega2561, AT90CAN128, AT90CAN32, AT90CAN64, ATmega16M1, ATmega32M1, ATmega64M1, AT90PWM1, AT90PWM161, AT90PWM216, AT90PWM2B, AT90PWM316, AT90PWM3B, AT90PWM81, AT90USB1286, AT90USB1287, AT90USB162, AT90USB646, AT90USB647, AT90USB82, ATmega16U2, ATmega16U4, ATmega32U2, ATmega32U4, ATmega8U2, ATmega169A, ATmega169P, ATmega169PA, ATmega329, ATmega3290, ATmega3290A, ATmega3290P, ATmega329A, ATmega329P, ATmega329PA, ATmega649, ATmega6490, ATmega6490A, ATmega6490P, ATmega649A, ATmega649P
tinyAVR Device: ATtiny4, ATtiny5, ATtiny9, ATtiny10, ATtiny13A, ATtiny13, ATtiny20, ATtiny40, ATtiny24A, ATtiny24, ATtiny44A, ATtiny44, ATtiny84A, ATtiny84, ATtiny25, ATtiny45, ATtiny85, ATtiny261A, ATtiny261, ATtiny461A, ATtiny461, ATtiny861A, ATtiny861, ATtiny26, ATtiny2313A, ATtiny2313, ATtiny4313, ATtiny43U, ATtiny28L, ATtiny48, ATtiny88, ATtiny87, ATtiny167
Automotive AVR Devices: ATtiny24, ATtiny44, ATtiny84, ATtiny25, ATtiny45, ATtiny85, ATtiny87, ATtiny88, ATtiny167, ATtiny261, ATtiny461, ATtiny861, ATmega48 , ATmega88 , ATmega168, ATmega328P, AT90CAN32 , AT90CAN64, AT90CAN128, ATmega32C1, ATmega64C1, ATmega16M1, ATmega32M1, ATmega64M1, ATmega164P, ATmega324P, ATmega644P, ATmega169P, ATmega48PA, ATmega88PA, ATmega168PA
