Produktbeskrivning
Elektronisk tärning – Bygg själv med lysdioder och logik!
EK028 utvecklad av Electrokit. Trött på att jaga tärningar som rullar in under soffan? Då är denna elektroniska tärning lösningen för dig! EK028 är en kul byggsats där du själv löder fast komponenter. Svårighetsgrad: Enkel eller medel beroende hur du väljer att bygga (se nedan).
Funktion:
Tryck på knappen för att rulla tärningen. Släpp för att visa resultatet. Efter en stund slocknar lysdioderna automatiskt för att spara ström – smart och batterivänligt.
Hjärnan bakom tärningen är en CD4017B-dekadräknare som, tillsammans med diodlogik och en klockgenerator (astabil vippa) levererar siffrorna 1–6 med lysande tydlighet. Perfekt för dig som gillar elektronik, vill öva lödning och samtidigt skapa något kul och användbart.
Montering, enkel eller medel:

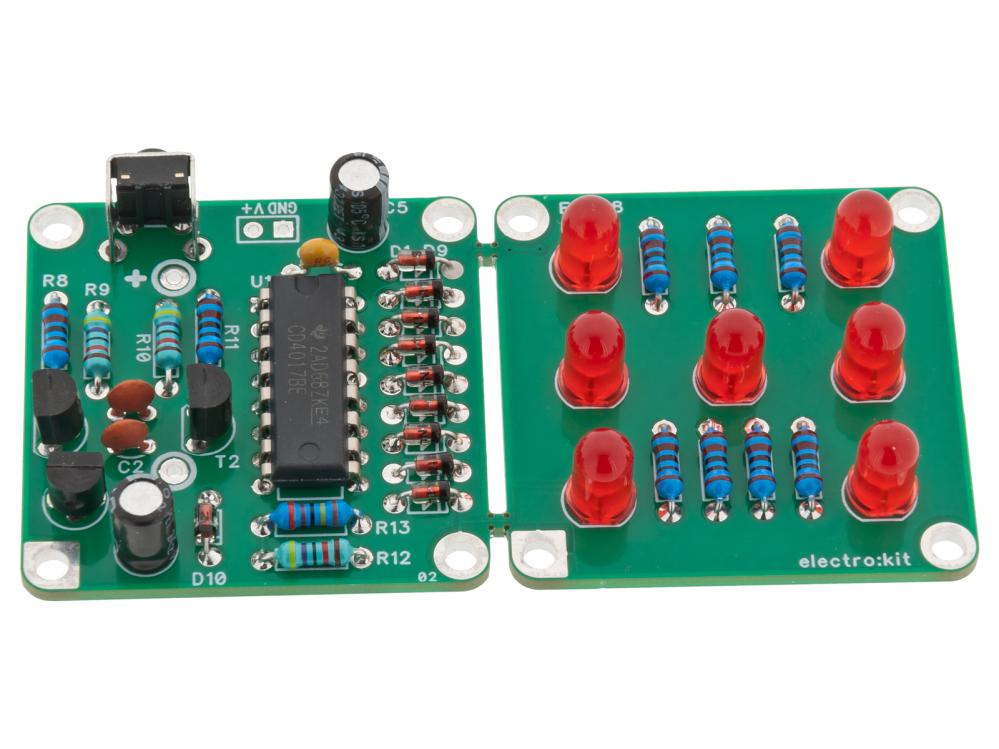

Tärningen kan monteras och användas, antingen med hela kortet (svårighetsgrad: enkel) eller så kan kretskortet delas på mitten (kräver inga verktyg) och monteras med de medföljande distanserna (svårighetsgrad: medel). Oavsett hur du bygger, blir det en tärning som både blinkar och imponerar!
Specifikationer:
- Drivs med 3V CR2032-batteri (medföljer). Kan även drivas från 3-12 VDC.
- Automatisk avstängning efter ca 15 s
- Mått kretskort: 38 x 78 mm eller 2x 38x38 mm
Levereras inkl. brytbart kretskort, komponenter, batterihållare, batteri, skruvar och distanser. Se manual för detaljerad information.
