Produktbeskrivning

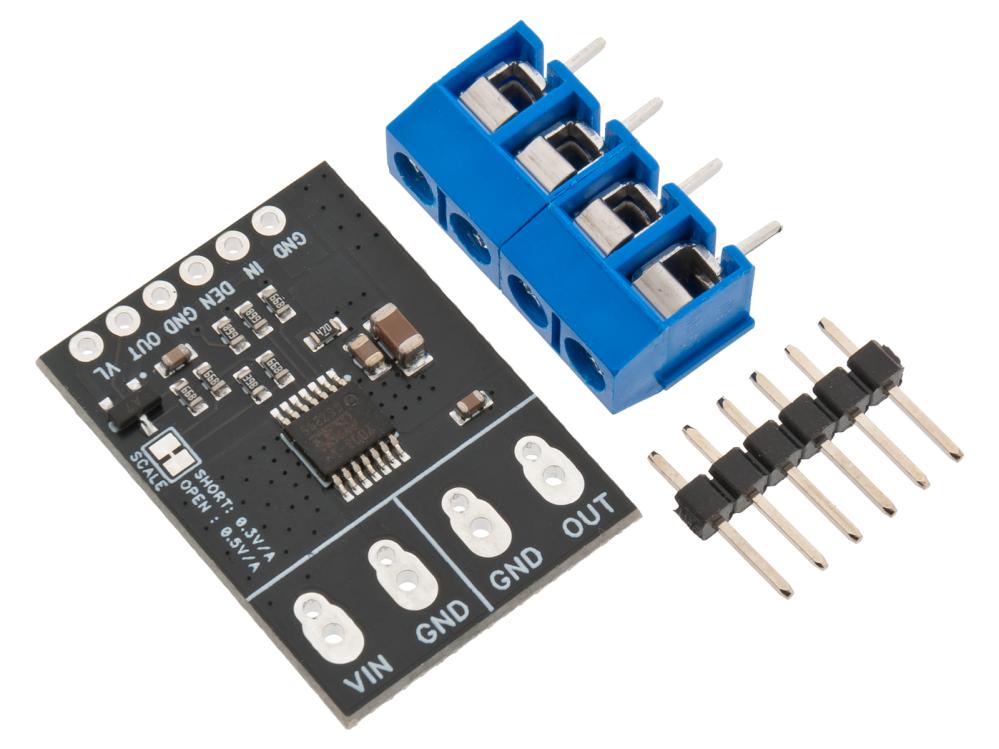

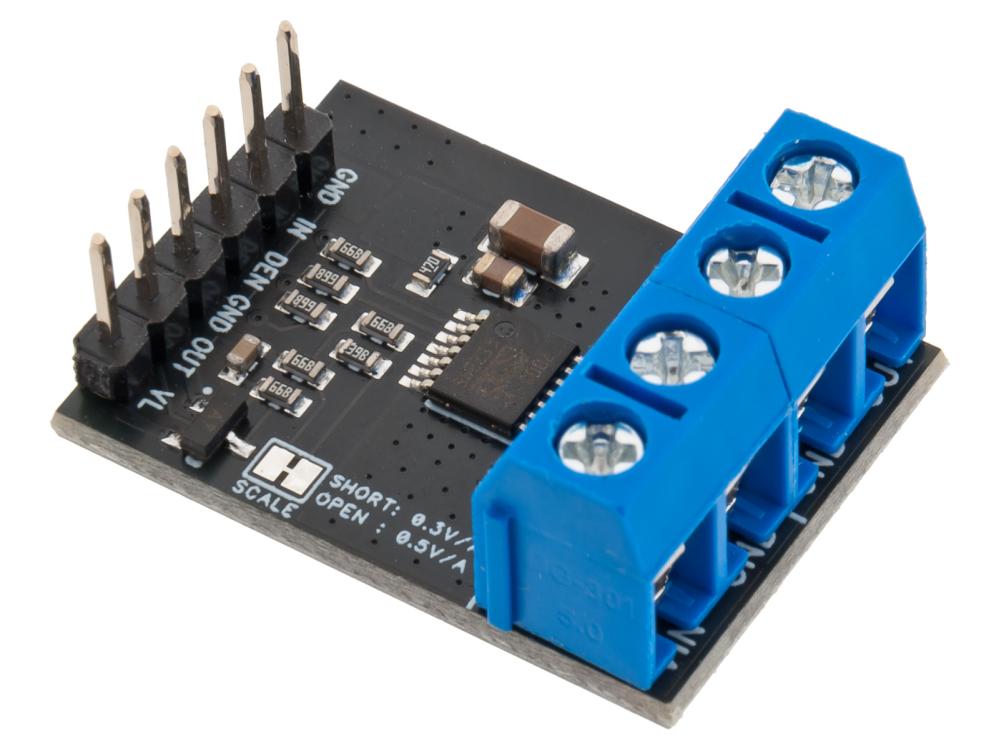

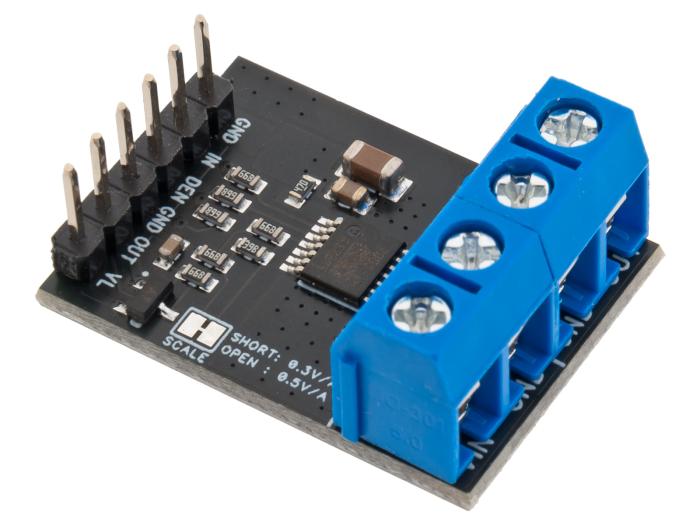

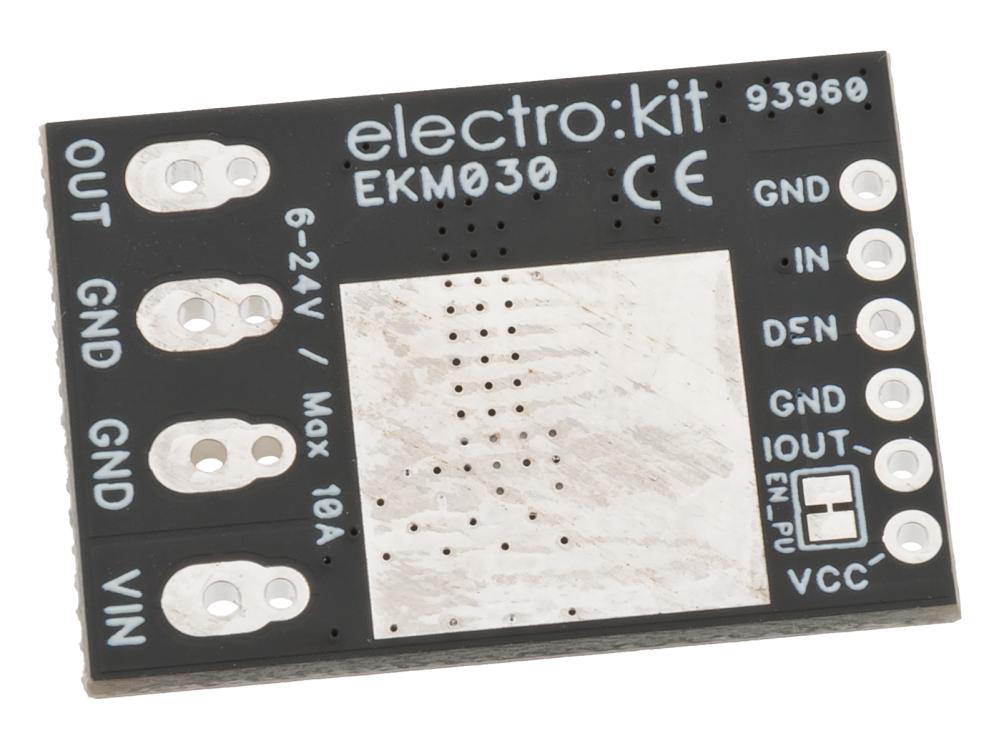

Modul med elektronisk switch som bygger på högsidesbrytaren BTS7008, med integrerad diagnostik och strömmätning. Modulen är lämplig för att styra ansluten last med vanliga logiksignaler samtidigt som strömmen genom lasten övervakas. BTS7008 bryter den positiva terminalen för den anslutna lasten vilket gör att man kan styra saker med antingen delad eller gemensam jord.
Switchen hanterar resistiva, induktiva och kapacitiva laster upp till 11A kontinuerlig ström. Märkspänningen för switchen är 18V, men den kan användas med spänningar upp till 28V utan skada och upp till 35V under korta perioder.

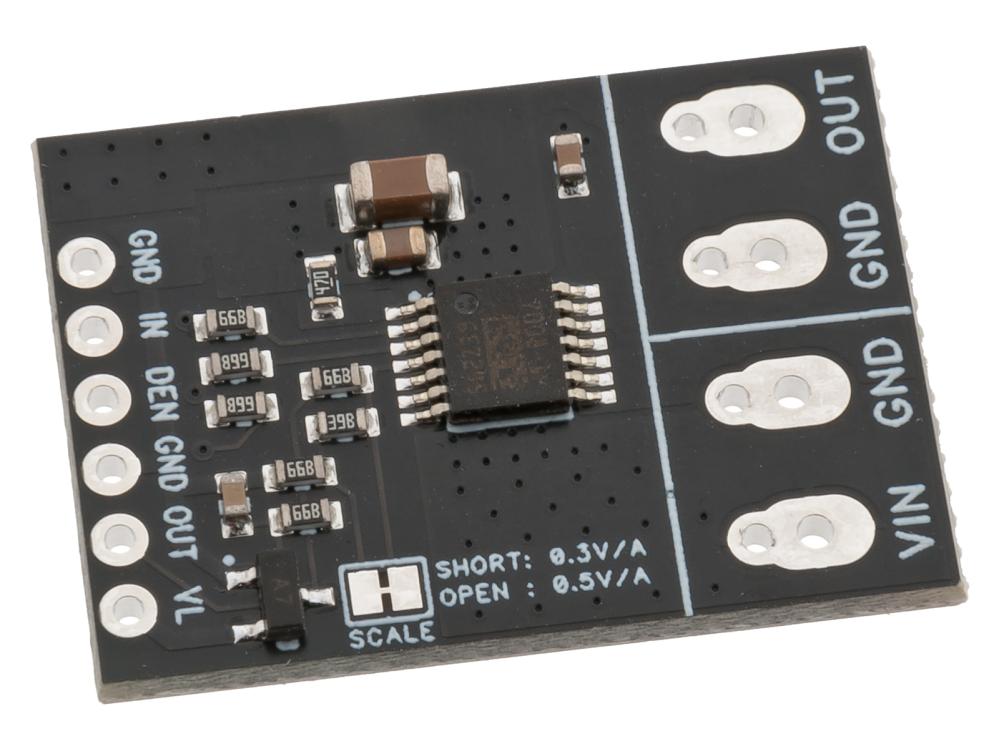

Modulen mäter strömförbrukningen och lämnar datan i form en av spänning proportionell till lasten. Spänningen gör det lätt att övervaka strömuttag med en analog ingång på en ansluten mikrokontroller. Standard skalning för strömmätningen är 0.3V/A vilket ger en fullskalesignal på 3.3V vid 11A. En lödbrygga kan brytas för att öka skalningen till 0.5V/A för användning i 5V-system, där full skala blir 5.5V vid 11A.
Modulen är skyddad mot överspänning, omvänd polaritet, förlust av jord och övertemperatur.
Funktioner:
- Elektronisk strömbrytare
- Skyddad mot felaktig inkoppling, temperatur och kortslutning
- Integrerad strömmätning med skalbart område
- Lågohmig kontaktväg
- Diagnostikutgång
Specifikationer:
- Maximalt spänningsområde: 4.1 - 28V
- Nominellt spänningsområde: 6 - 18V
- Maximal ström: 11A
- Intern resistans: 16mOhm
- Strömmätning: 0.3V/A or 0.5V/A
- Logiknivåer: 3.3V / 5V

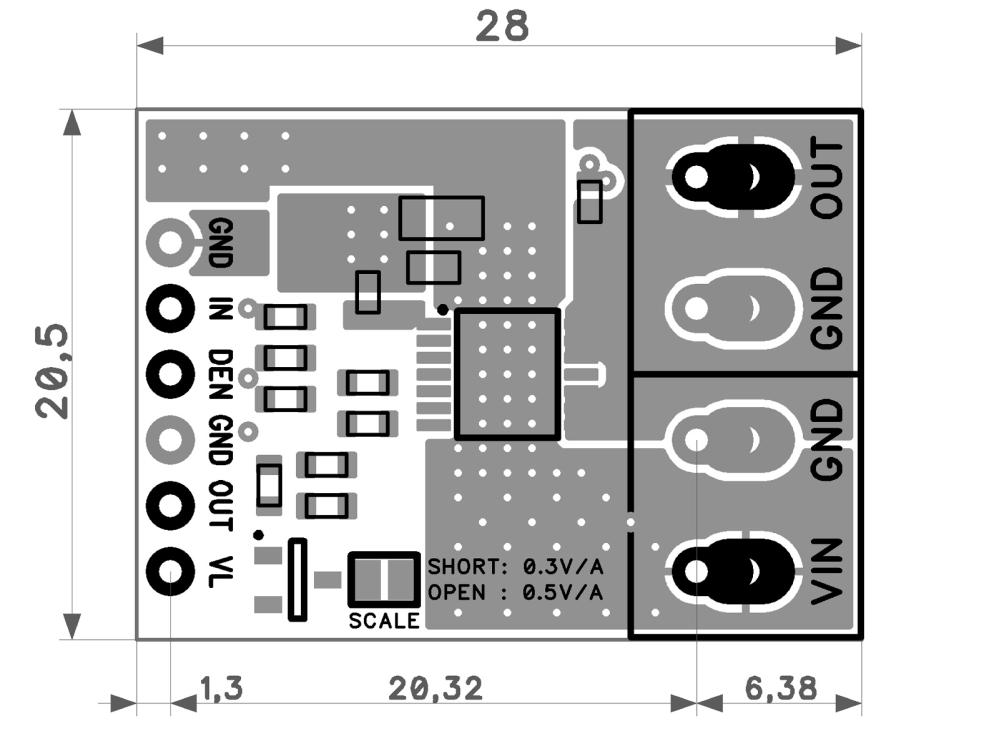

- Dimensioner: 28 x 20.5mm
