Produktbeskrivning

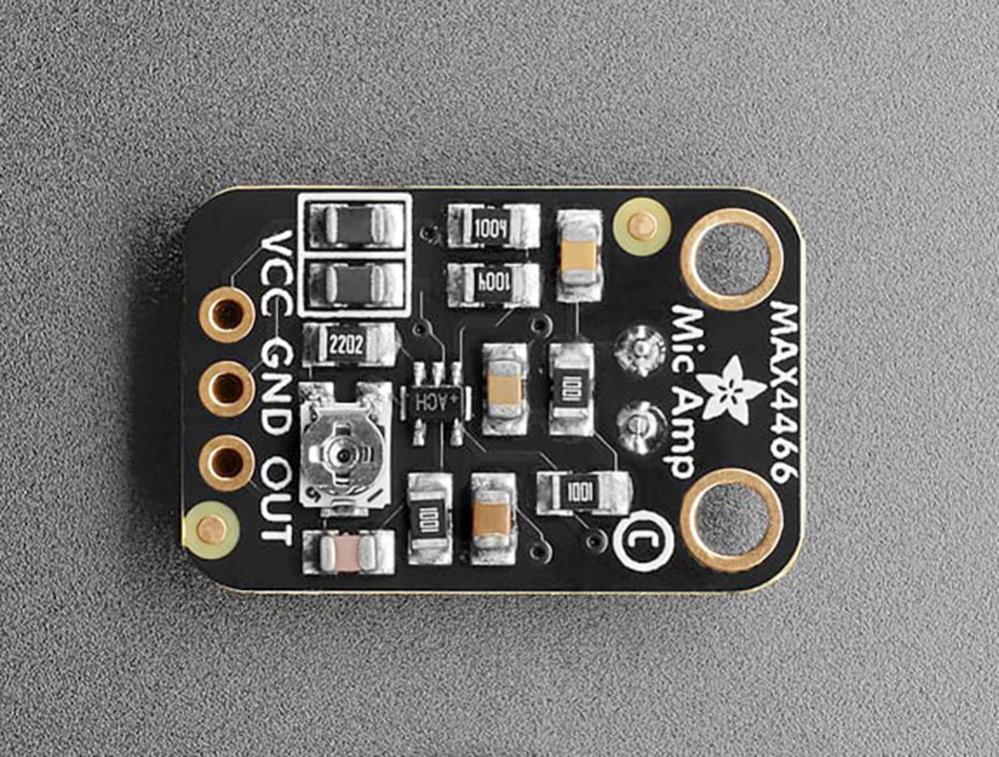

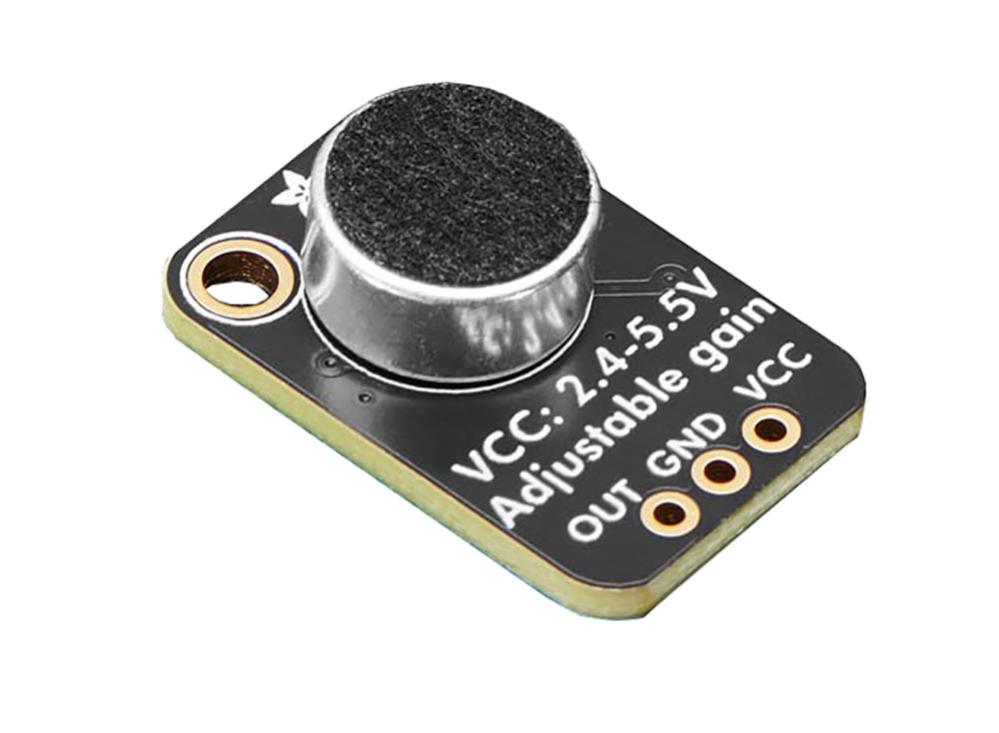

Mycket användbar elektretmikrofon med mikrofonförstärkare. Bygger på den lågbrusiga mikrofonförstärkaren MAX4466. Modulen har justerbar förstärkning och är avsedd för bland annat ljudinspelning, sampling, röstförvrängare och ljudstyrda projekt med FFT. Utgången kan anslutas direkt till en ADC-ingång på en mikrokontroller. Förstärkningen justeras med en trimpotentiometer på kortets baksida. Utgången är rail-to-rail (kan arbeta mycket nära matningsspänningens båda gränser, alltså nära GND och VCC) och har en DC-bias på halva drivspänningen.
Specifikationer:
- Tillverkare: Adafruit
- Produkt-ID: 1063
- Förstärkarkrets: Analog Devices MAX4466
- Mikrofontyp: Elektretmikrofon
- Frekvensområde mikrofon: 20 Hz–20 kHz
- Drivspänning: 2.4–5 VDC
- Förstärkning: Justerbar, 25–125×
- Utgång: Analog, rail-to-rail
- Utgångsnivå: Ca 200 mVpp vid normal samtalsvolym på ca 15 cm avstånd, upp till ca 1 Vpp beroende på inställd förstärkning
- Utgångsnivå (max): Upp till 5 Vpp
- DC-bias på utgång: VCC/2
- Utgångskoppling: DC-kopplad

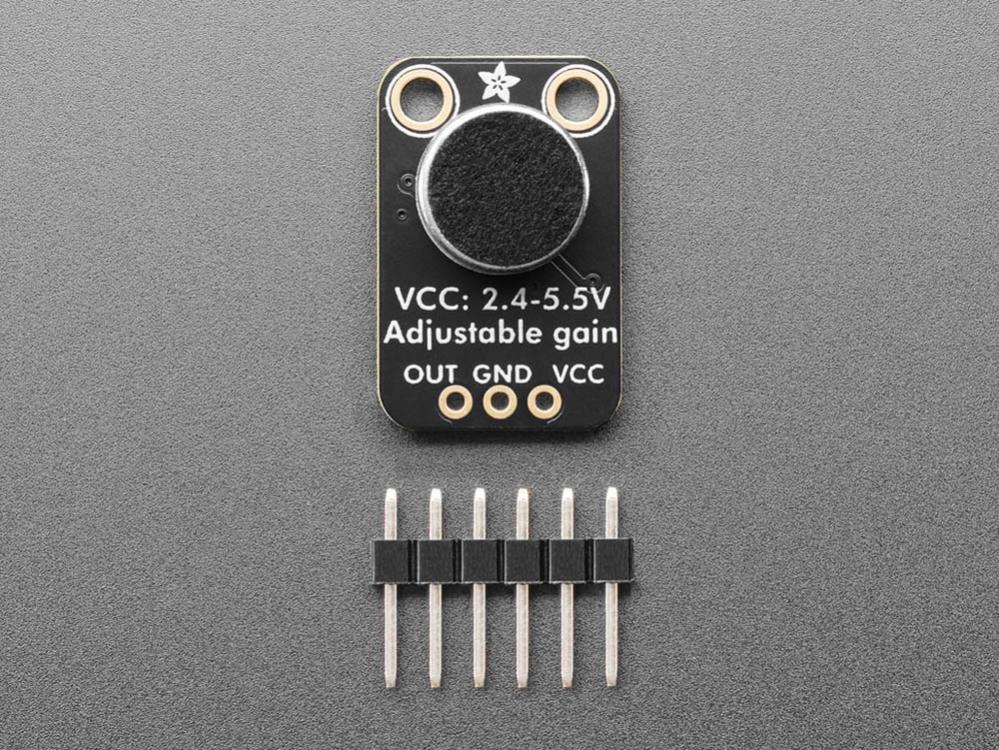

- Levereras med stiftlist (ej förmonterad)

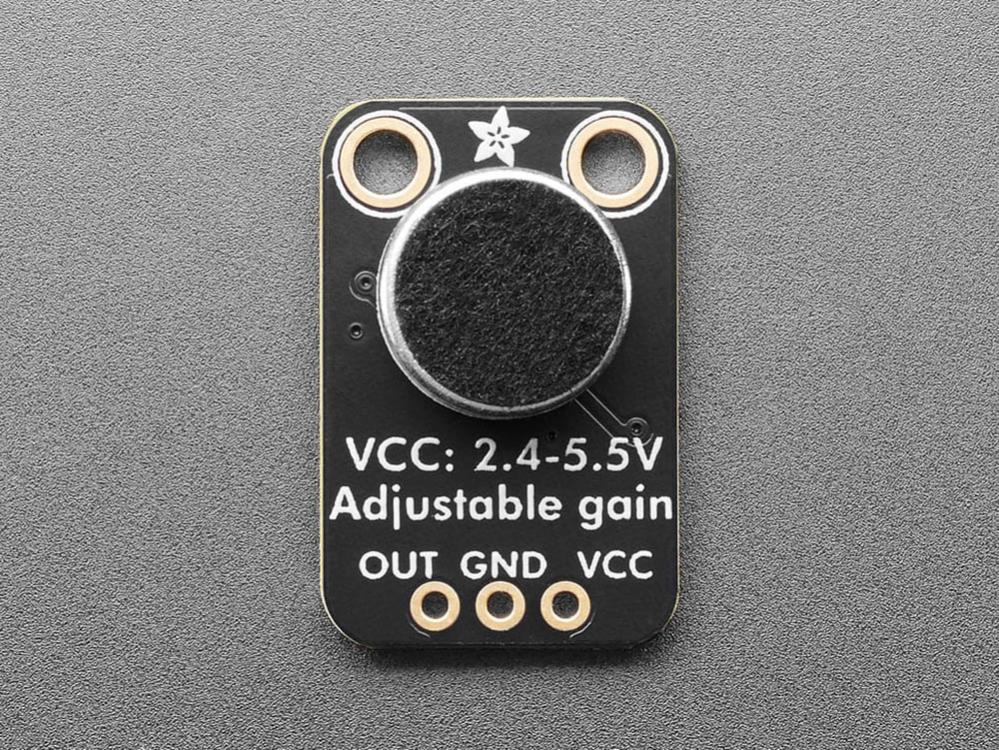

Anslutningar:
- VCC: 2.4–5 VDC
- GND: Jord
- OUT: Analog ljudutgång
