Produktbeskrivning

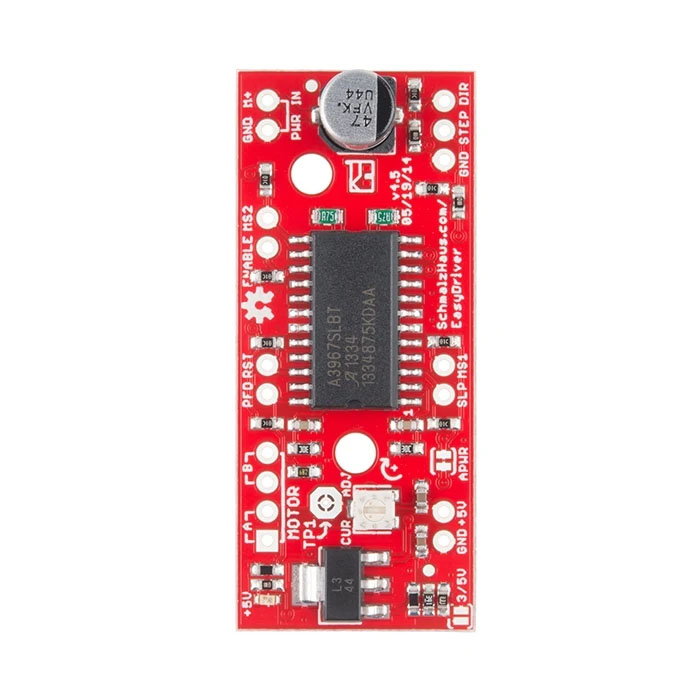

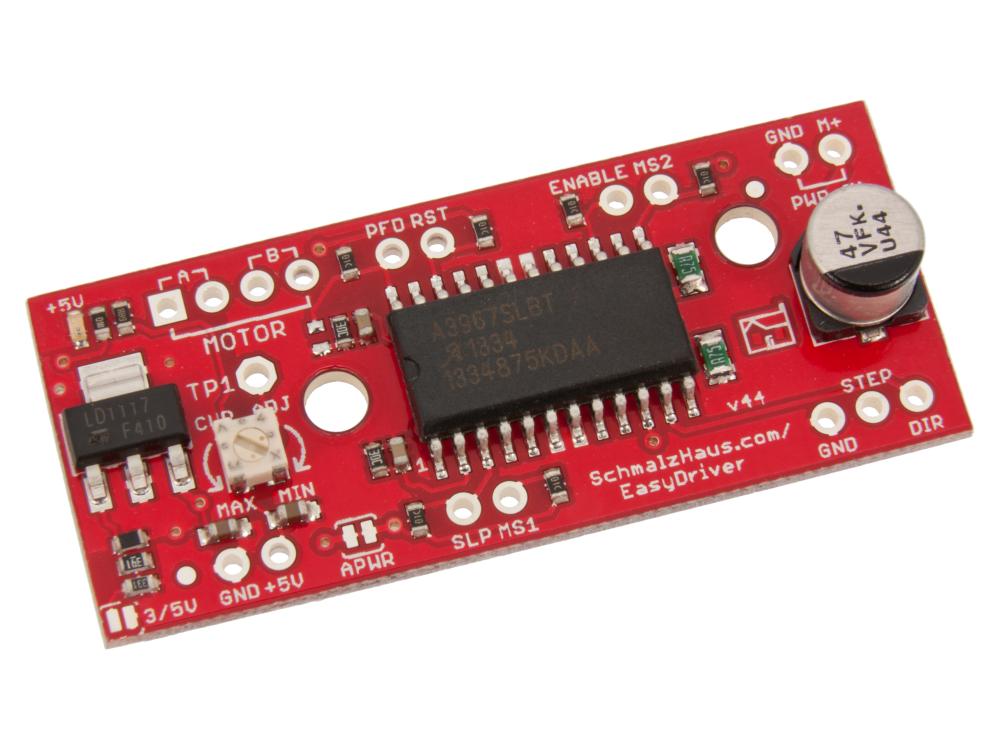

Steppermotordrivare baserad på A3967 med stöd för mikrostegskörning av bipolära stegmotorer. Kortet är kompatibelt med mikrokontrollers som Arduino och andra system med digitala styrsignaler på 3.3V eller 5V. EasyDriver används för att styra 4-, 6- och 8-trådiga stegmotorer och erbjuder justerbar strömbegränsning samt valbara mikrostegslägen för mjuk och exakt motorkontroll.
Specifikationer:
- Drivrutinskrets: A3967
- Typ av motorer: bipolära stegmotorer
- Stöd för motorer: 4-, 6- och 8-trådiga stegmotorer
- Mikrostegslägen: hel-, halv-, kvart- och åttondelssteg
- Standardläge: åttondelssteg
- Ström (max): 700mA per fas
- Justerbar ström: 150mA till 700mA per fas
- Drivspänning: 6V till 30V
- Logiknivåer: 3.3V och 5V
- Anslutningar för styrning: STEP och DIR
- Extra styrsignaler: SLEEP och ENABLE
- Inbyggd regulator: 3.3V/5V
- Kompatibilitet: Arduino och andra mikrokontrollers
- Användningsområde: styrning av stegmotorer med mikrosteg
Notering: Motor får inte anslutas eller kopplas bort under drift då drivrutinskretsen kan skadas permanent
