Produktbeskrivning
DRV8833 är en dubbel H-brygga för borstade DC-motorer, bipolära stegmotorer, solenoider och andra induktiva laster. Varje H-brygga använder N-kanal MOSFETs och har funktioner som PWM-strömreglering och strömbegränsning. Skyddsfunktioner inkluderar överströmsavstängning, kortslutningsskydd, underspänningslåsning och övertemperaturavstängning, alla rapporterade via en open-drain nFAULT-pin. Lågeffekts-viloläge finns tillgängligt via nSLEEP-pinnen. Alla fyra brygginngångarna (AIN1, AIN2, BIN1, BIN2) och nSLEEP har interna pulldown-motstånd. Strömavkänning stöds via externa resistorer på AISEN och BISEN-pinnarna.
- Matningsspänning (VM): 2,7 till 10,8 V (abs. max 11,8 V)

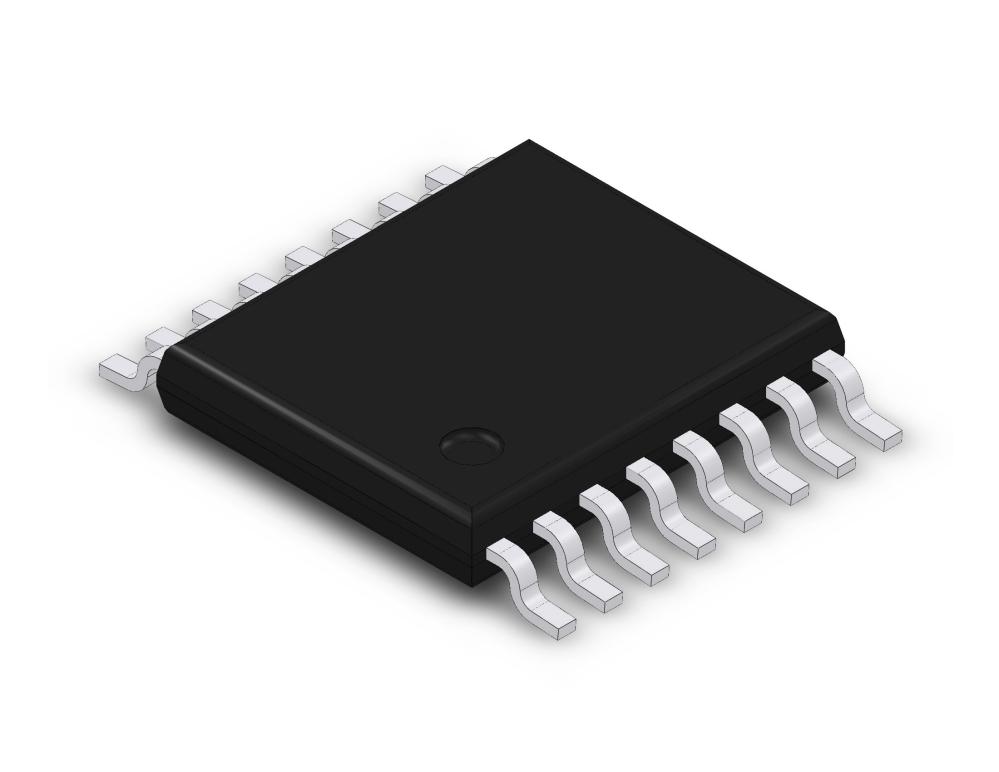

- Utström per H-brygga (PWP/HTSSOP-kapsel): 1,5 A RMS, 2 A topp
- Parallellkopplade utgångar: 3 A RMS, 4 A topp
- RDS(on) HS + LS: 360 mΩ
- Styrgränssnitt: PWM via GPIO (AIN1, AIN2, BIN1, BIN2)
- Avklingningslägen: snabbt och långsamt
- Viloströmsförbrukning: 1,6 µA
- Skydd: överström, kortslutning, underspänningslåsning, övertemperatur
- Brygginngångar (AIN1, AIN2, BIN1, BIN2): intern nedragning, låg defaultnivå när öppna. nSLEEP: intern nedragning, måste drivas hög för att aktivera kretsen.
- Driftstemperatur: -40°C till +85°C
