Produktbeskrivning

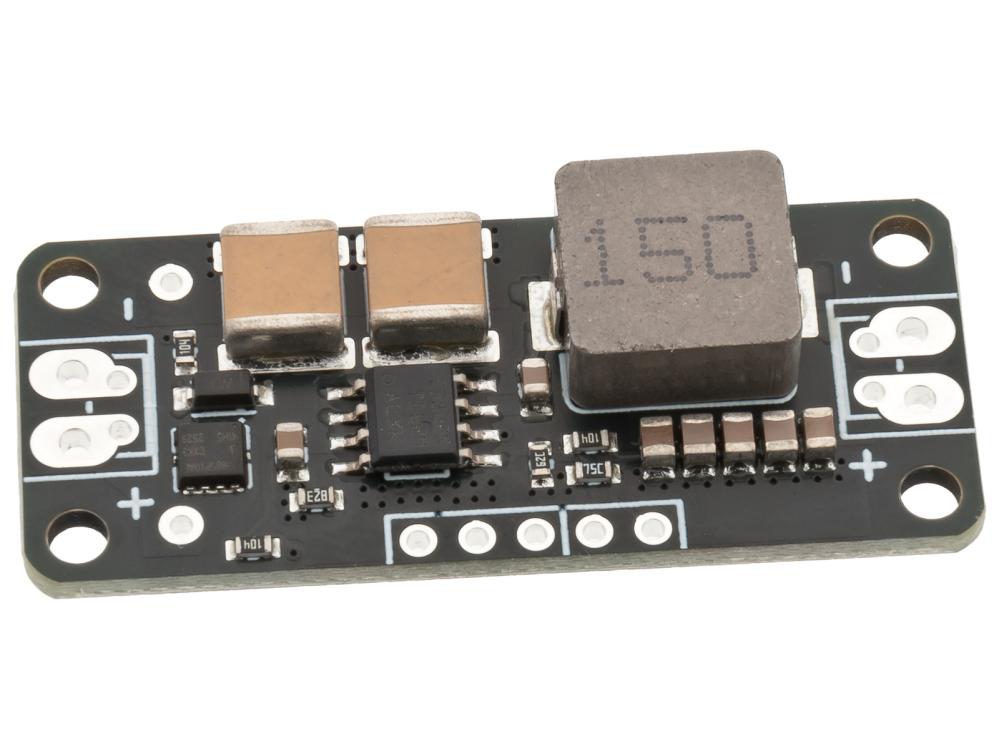

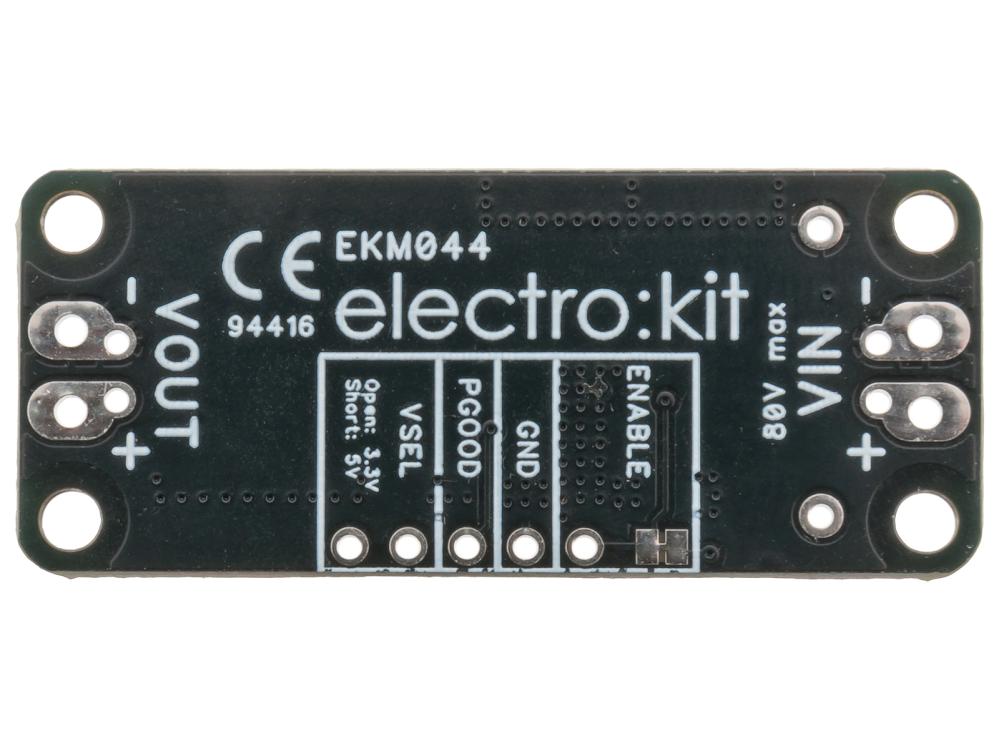

EKM044 är en switchad spänningsregulator som omvandlar en inkommande spänning, upp till 48V (upp till 80V med lämpliga skyddsåtgärder) till en lägre. Utspänningen kan ställas mellan 3.3V eller 5V genom att bygla anslutningarna märkta VSEL. Med VSEL öppen lämnar regulatorn 3.3V. När VSEL byglas ändras utspänningen till 5V.
Med det breda inspänningsområdet kan EKM044 användas med t.ex. 48V - 60V batteripack. Inspänningen måste alltid vara högre än inställd utspänning. För 3.3V utspänning är lägsta inspänning ca. 3.8V. För 5V utspänning måste inspänningen vara ca. 5.5 - 6V.
Regulatorn är internt skyddad mot överbelastning, kortslutning, temperatur. Modulen lägger även till ett skydd mot felaktig inkoppling av inkommande spänning.
På modulen finns även en utgång för "Power Good" som ger en signal när regleringen fungerar som den ska samt en "Enable"-ingång som kan användas för att sätta igång och stänga av regulatorn med en extern signal.
Specifikationer
- Matningsspänning: 3.8V - 48V (80V max)
- Utspänning: 3.3V eller 5V
- Maximal last: 2A
- Switchfrekvens: 300kHz

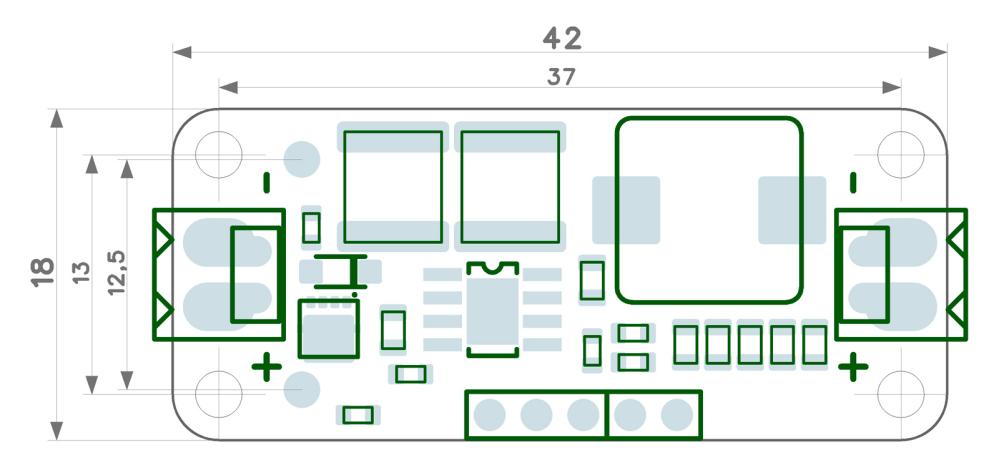

- Dimensioner: 42 x 18 x 6.3mm
