Produktbeskrivning

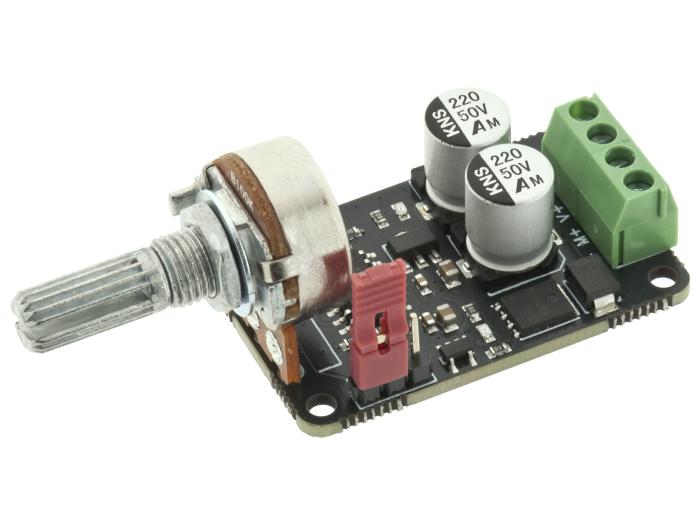

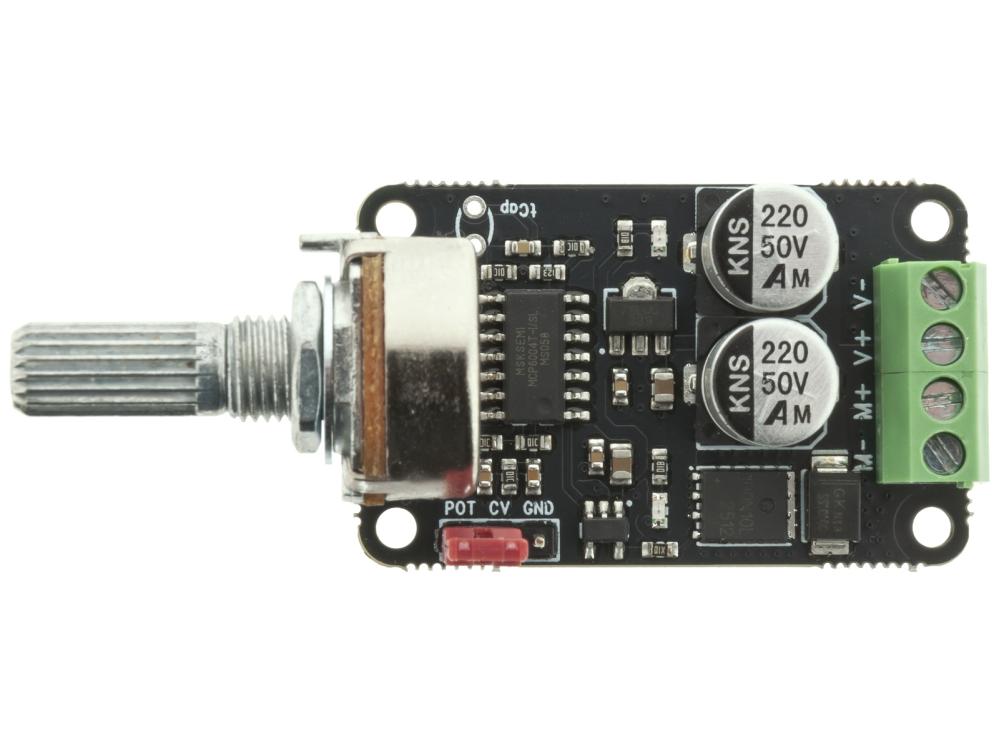

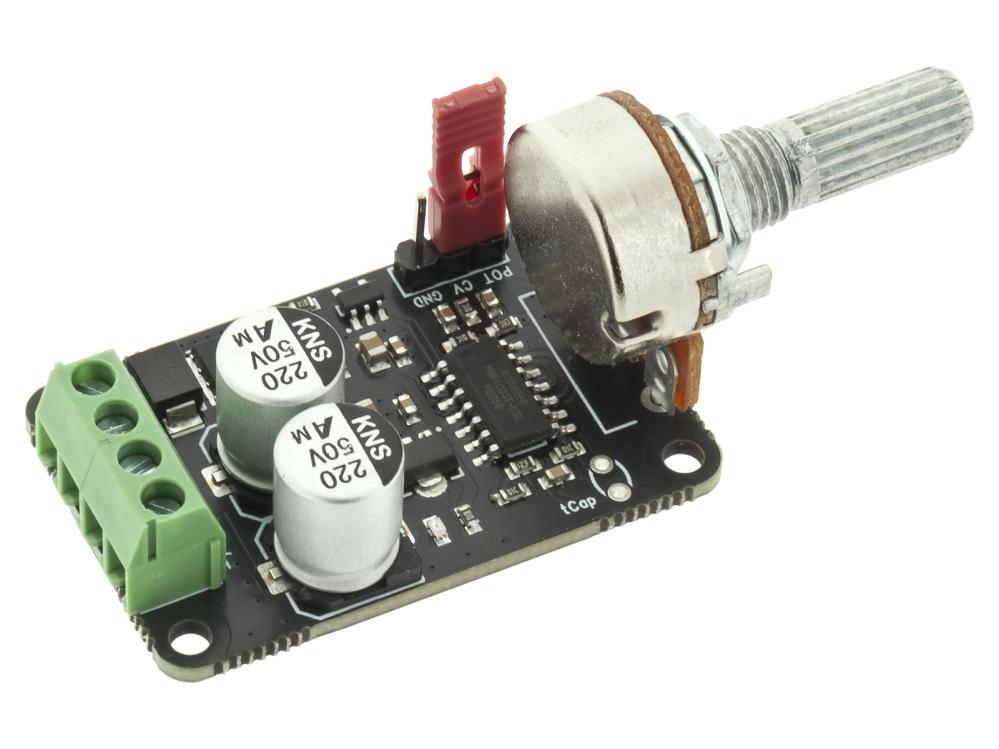

Liten och kraftfull PWM-drivkort för DC-motorer, LED-lampor, resistiva värmeelement eller andra DC-laster.
Kortet levereras monterat. En potentiometer, stiftlist och bygel samt skruvplintar medföljer, men är inte monterade på kortet.
Observera att modulen använder en N-kanal MOSFET för att bryta den negativa terminalen för den anslutna lasten, även kallat en lågsidesbrytare. Se till att den anslutna lasten inte är jordad i chassi eller liknande.
PWM-frekvensen är satt till ca. 12kHz för en optimal balans mellan effektivitet och switchbrus. Frekvensen kan justeras genom att montera en extra kondensator på platsen märkt "TCap". Se manual för mer information.

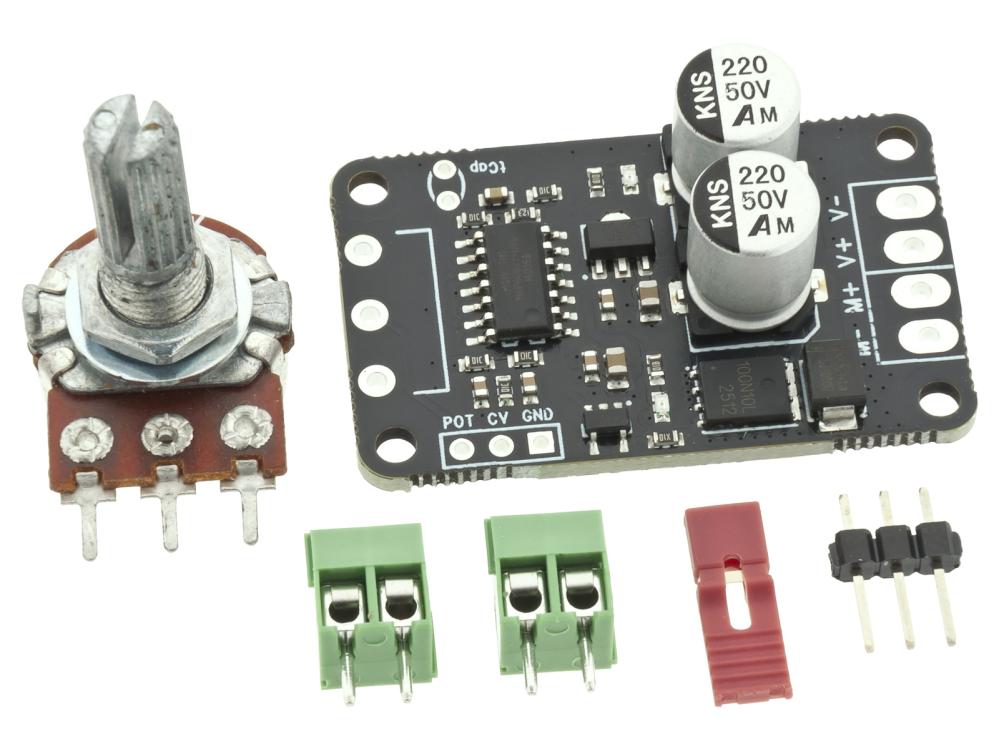

Innehåll
- 1x Potentiometer med 6mm räfflad axel
- 1x 3-pol stiftlist
- 1x 2-pin bygel
- 2x 2-pol 3.5mm skruvplintar
Funktioner
- Hastighetsstyrning för DC-motorer
- Dimmer för LED-lampor
- Justerbar från 0% till 100%
- Extremt effektiv design, kräver ingen extra kylning
Specifikationer
- Matningsspänning: 6 - 24 VDC
- Max last: 6 A (stötvis högre)
- Pulsbredd: 0 ... 100%
- Styrspänning: 0 - 5V
- Dimensioner: 40 x 25mm
- Monteringshål: ø2.5mm / 35 x 20mm
