Produktbeskrivning

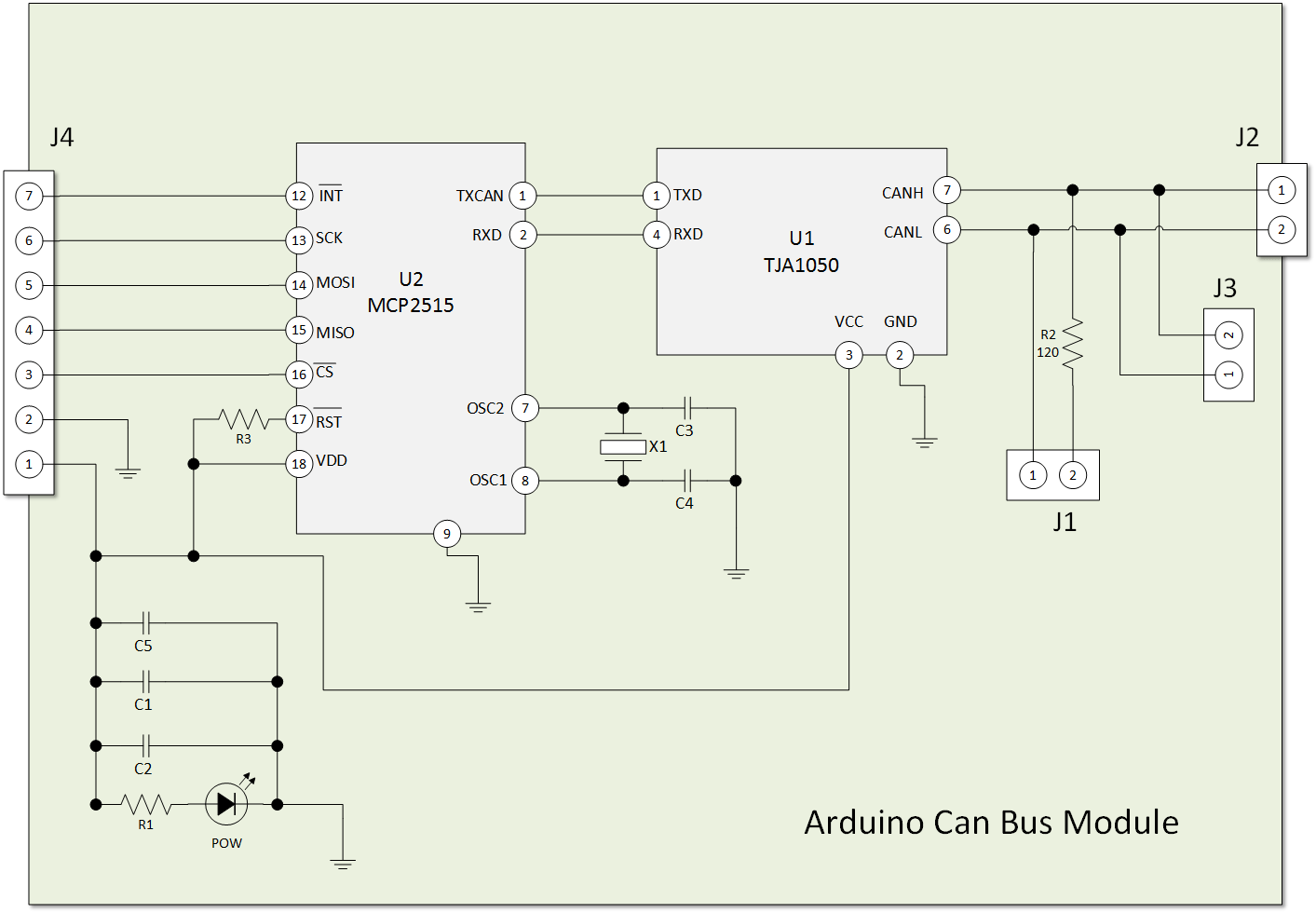

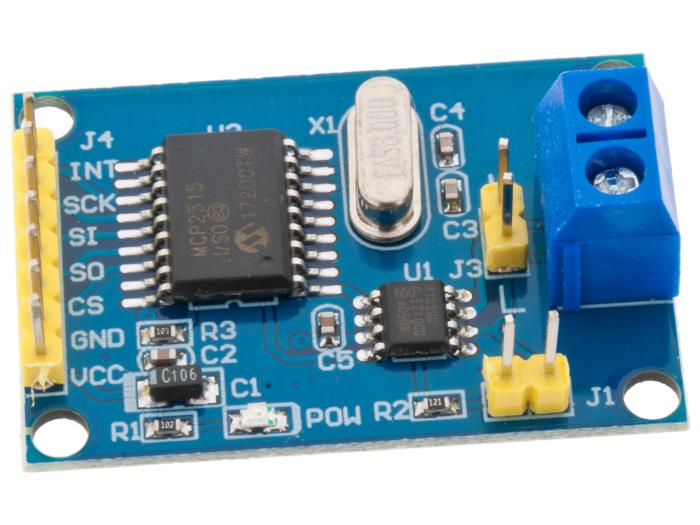

Modul avsedd för CAN-kommunikation. Den kombinerar en MCP2515 CAN-kontroller och en TJA1050 transceiver för att möjliggöra kommunikation över CAN-bussen (version 2.0B). Modulen används ofta i inbyggda system där man vill ansluta mikrokontrollersystem via CAN-buss. Modulen låter en mikrokontroller kommunicera på CAN-bussen genom att styra MCP2515 via SPI och låta TJA1050 sköta den fysiska nivåomvandlingen till differentialsignaler. Den interna 120 ohm-termineringen gör att modulen kan placeras i änden av en CAN-linje för korrekt signalintegritet vid längre avstånd.
Specifikationer:
- Stöd för CAN 2.0B-protokoll
- Datahastighet: upp till 1 Mbps
- Drivspänning: 5 V
- Arbetsström: ca 5 mA (standbyström: ca 1 µA)

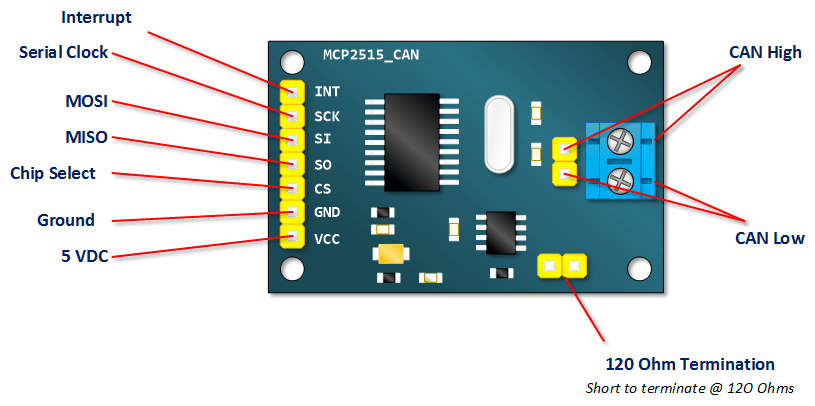

- Termineringsmotstånd: 120 Ω motstånd för impedansmatchning
- Mått: 44 x 28 mm
