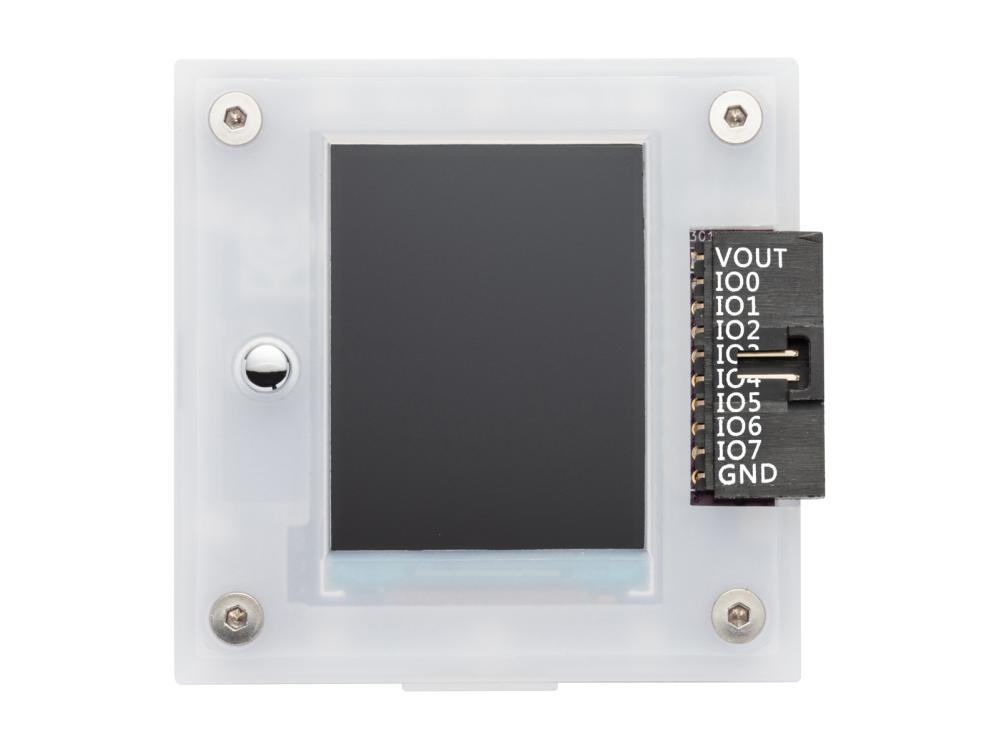

Bus Pirate 6

Bus Pirate 6 är den senaste generationen av den mycket populära open-source hårdvarudebuggern. Den är ett mångsidigt verktyg för felsökning och utveckling av elektronik, särskilt användbar för ingenjörer, hackers och makers. Bus Pirate utgör ett universellt debuggningsverktyg för felsökning och analys av mikrokontrollers, sensorer, minnen och andra integrerade kretsar.

Huvudfunktionen är avkodning och felsökning av serieprotokoll och annan låg­nivåkommunikation. Även användbar för reverse-engineering, reparationer och undersökningar av elektronik med bristande dokumentation. Bus Pirate är en komplett logikanalysator i litet format, och helt open source – både hårdvara och mjukvara finns rikligt dokumenterad. Utvecklad av Dangerous Prototypes.

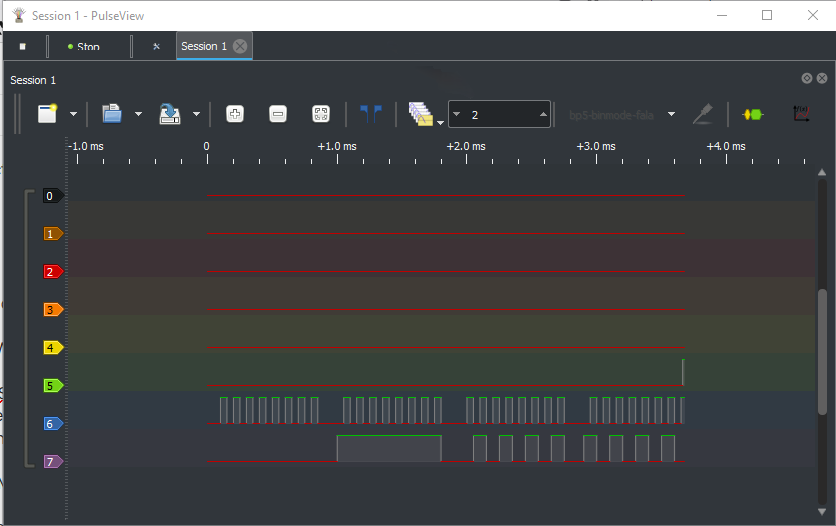

Version 6 bygger på RP2350B, vilket ger högre klockfrekvens, mer RAM-minne och framför allt en ny funktion: Follow Along Logic Analyzer. I detta läge (FALA) kan logikanalysatorn triggas varje gång ett Bus Pirate skickar kommandon, utan att man behöver ställa in triggers. Så fort något händer på bussen skickas samplingarna till datorn, och man kan enkelt zooma och gå bakåt i historiken.

Funktionalitet:

• Stöd för UART, I²C, SPI, 1‑Wire, MIDI och manuell bit-banging
• Stöd för att läsa och skriva till Flash-minnen, 24x/25x/93x/95x EEPROM, DDR5 SPD-minnen, smart cards, och FRAM-minnen.
• Konfigurerbar I/O-spänning från 1.65V till 5V
• Interaktivt gränssnitt: Kommandobaserad terminal via USB‑seriell anslutning med hjälpfunktioner, datalogging och scriptbar interaktion
• USB-anslutning: Strömförsörjs och programmeras via USB; visas som en standard COM-port i Windows, macOS och Linux

Typiska användningsområden:

• Felsökning och avlyssning av seriella databussar i inbyggda system
• Reverse engineering av protokoll och övervakning av kommunikation
• Firmwareutveckling och låg­nivåtestning av hårdvara
• Pedagogiskt verktyg för att lära sig digitala protokoll och elektronik

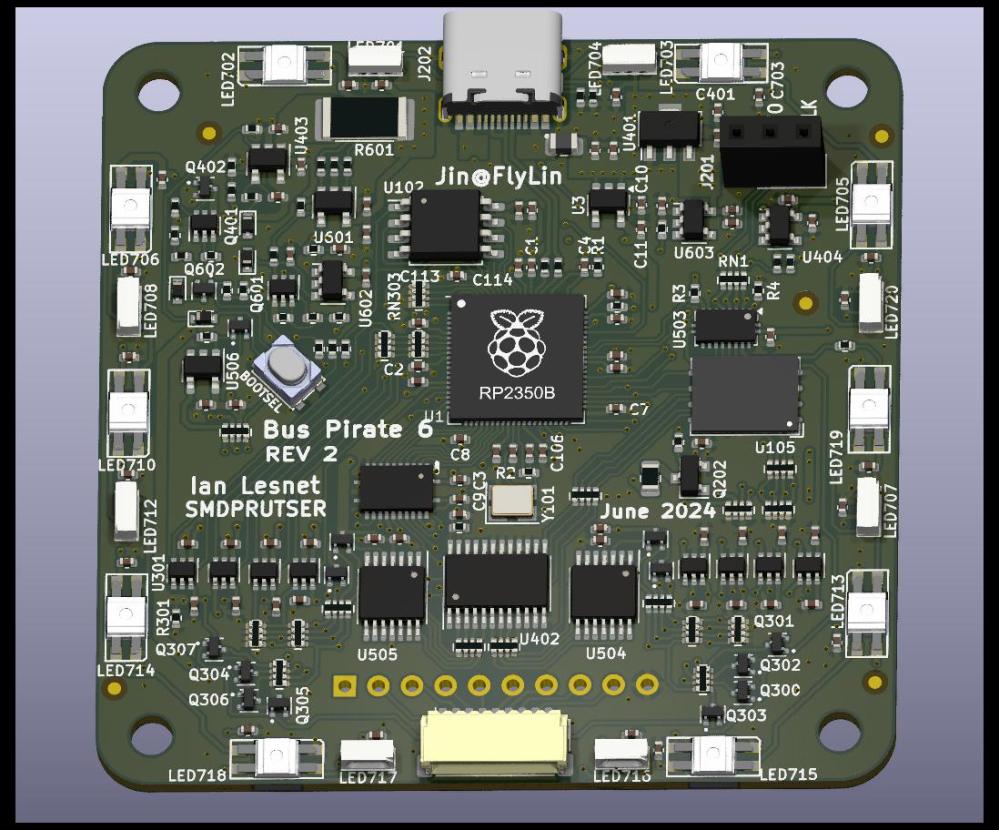

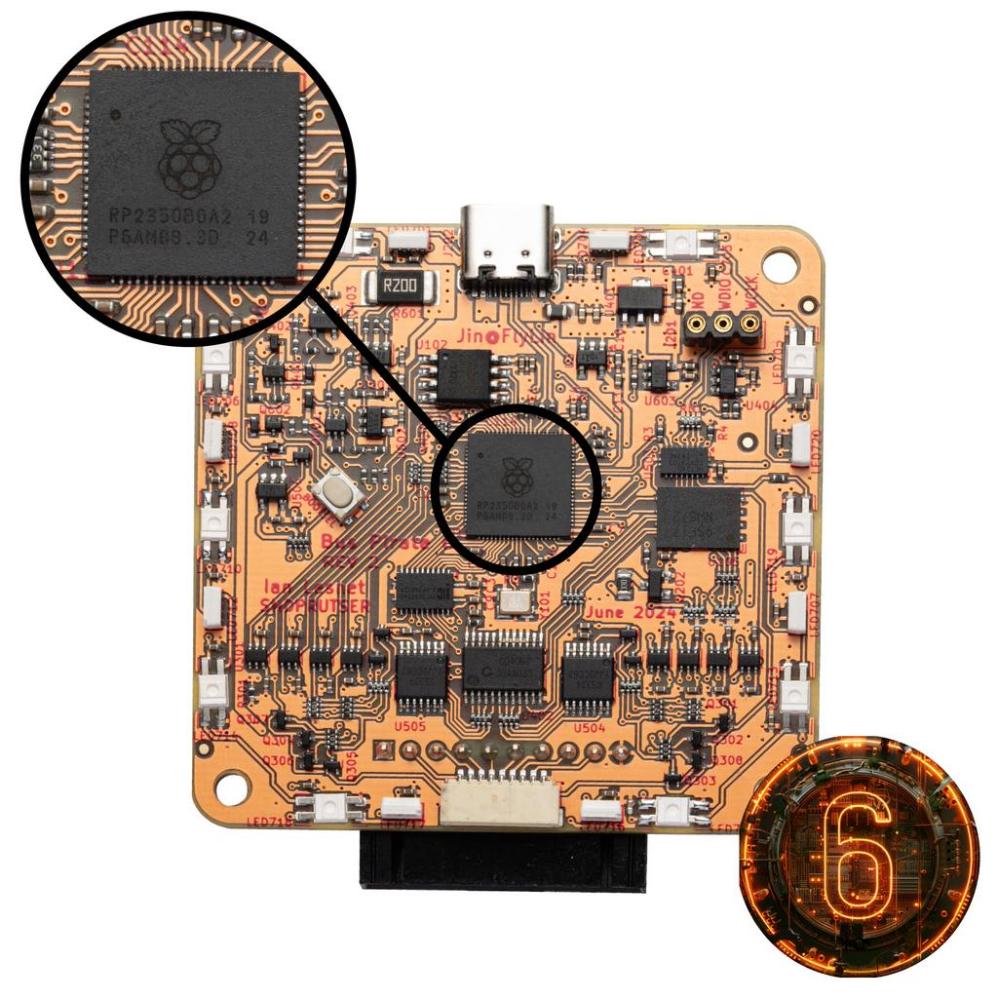

Bygger på Paspberry Pi RP2350B:

• Firmware utvecklad med Pico C SDK:en (open source)
• 128Mbit flash-lagring

Logikanalysator:

• 62.5MSPS (mer med överklockning)
• 131K samplingar
• 8 kanaler
• Triggas på en pin, hög eller låg

Programmerbar strömförsörjning:

• Strömmätning
• Konfigurerarbar 1 - 5.0 V utgång
• Konfigurerarbar 0 - 500 mA strömbegränsning
• Återställningsbar digital säkring
• Skyddskrets

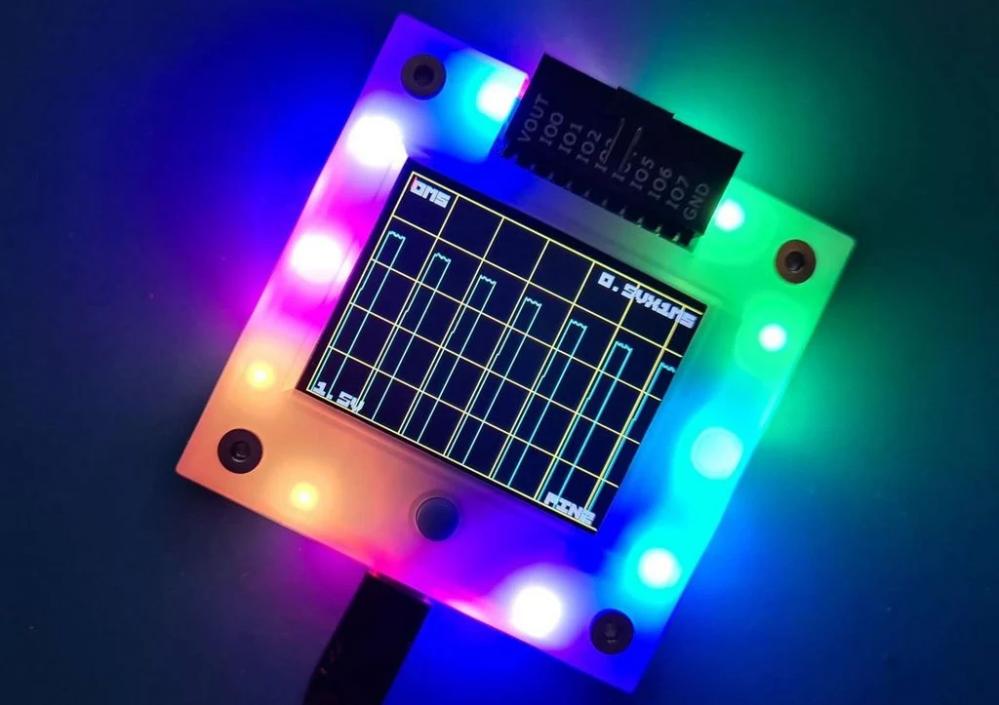

Oscilloskop-läge (enkelt)

• En kanal
• 12 bitars upplösning
• För relativt låga frekvenser, upp till ungefär 0.5MHz
• Liten display
• Lämpligt för enklare felsökning och bruk i fält, men ersätter inte ett riktigt oscilloskop

8 buffrade IO pins:

• Arbetsspänning från 1.65 – 5V
• 3-state (låg / hög logiknivå eller högimpedant läge)
• Spänningsmätning på varje pin
• Konfigurerbara 10K lastmotstånd (pull-up)
• 10 pin x 2.54mm hylslist
• Tydlig märkning av pinnar

1Gbit NAND flash-lagring (100MB tillgänglig för användaren):

• För att spara globala inställningar samt inställningar för olika lägen
• Dyker upp som USB-minne
• Möjlighet för framtida funktioner som loggning, system-dumpar och stand-alone-flashning av kretsar

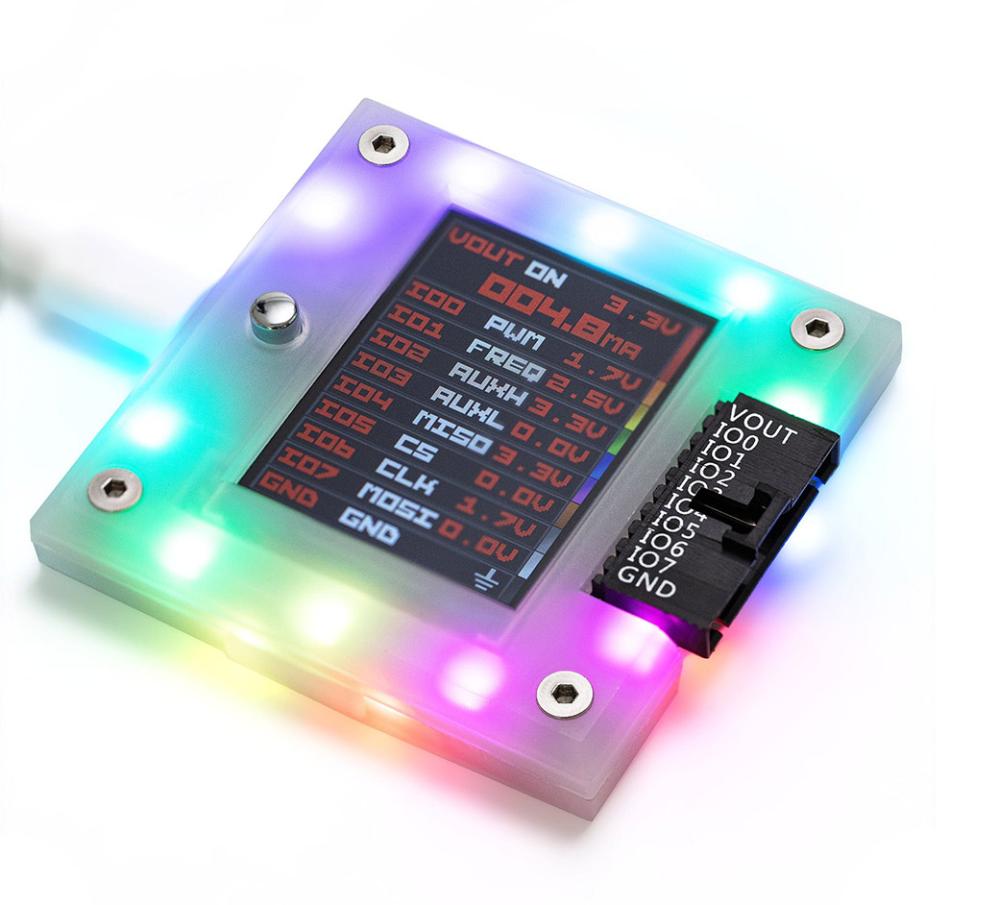

Display:

• 320 x 240 pixlar IPS display
• Kan visa uppmätt spänning i realtid
• Kan visa strömförbrukning i realtid
