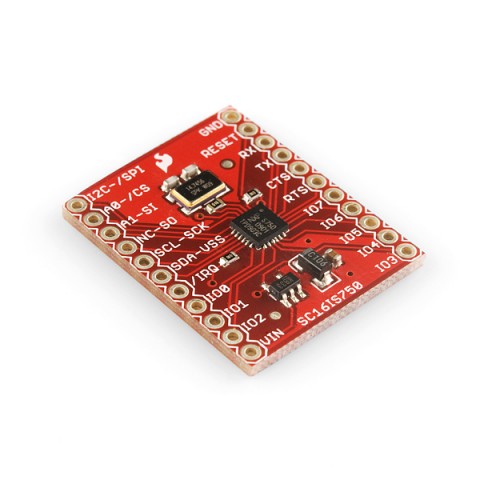

Breakoutkort för SC16IS750 I2C/SPI till UART

SC16IS750 används för att omvandla I2C- eller SPI-signaler till en en-kanals UART. Kortet kan t.ex. användas för att styra kretsar som bara har ett UART-gränssnitt via SPI eller I2C. På kortet sitter förutom SC16IS750 även en 3.3V LDO-regulator och en 14.7456MHz-kristall. Samtliga ingångar är 5.5V-toleranta, så de fungerar med både 3.3- och 5V-system. Samtliga in- och utgångar på SC16IS750 är utdragna till 2st 11-poliga stiftlister som passar i kopplingsdäck och experimentkort.

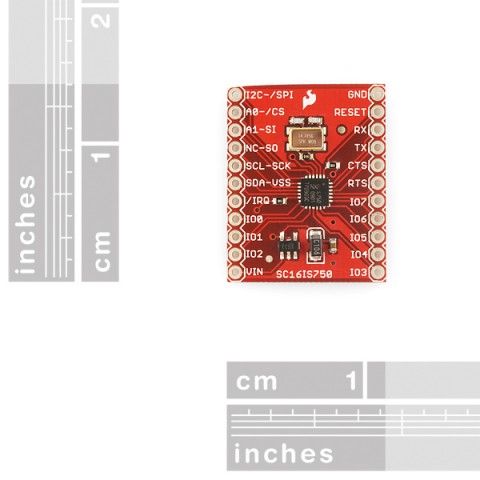

* Dimensioner: 27.9 x 22.9mm
* Baudrate: 9600 till 921600
