Produktbeskrivning

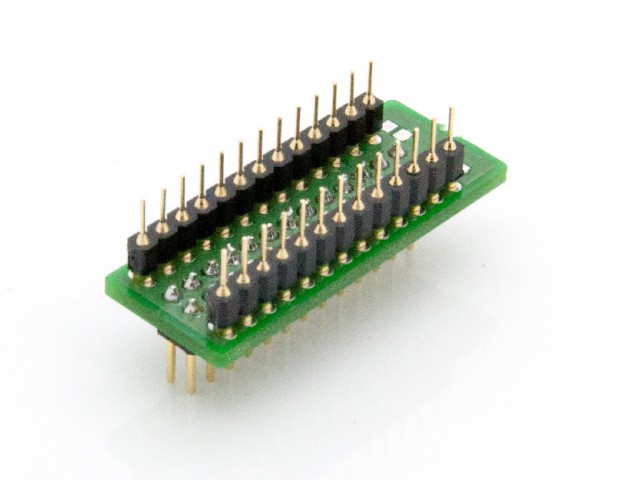

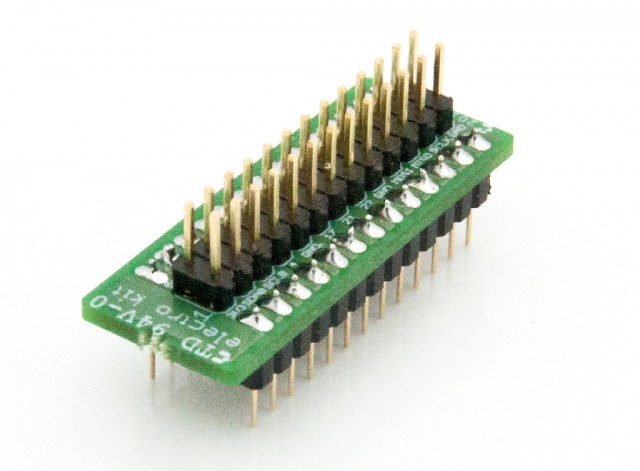

BreadPi är ett anslutningskort för Raspberry Pi som ansluts till kontakt P1 via flatkabel. Detta medför att du enkelt kan komma åt Raspberry Pi´s alla I/O pinnar och seriella bussar när du labbar på ett kopplingsdäck.

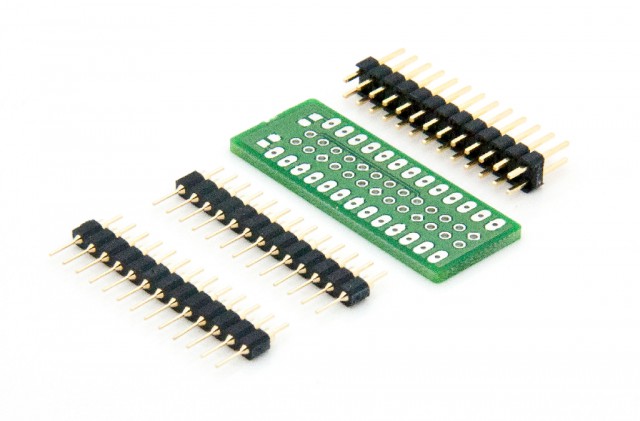

I kitet ingår:
BreadPi PCB
2st 1x13p stiftlist svarvade ben
1st 2x13p stiftlist

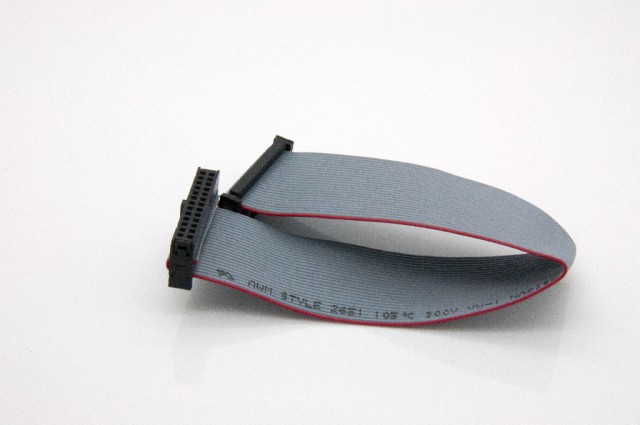

1st 20cm flatkabel

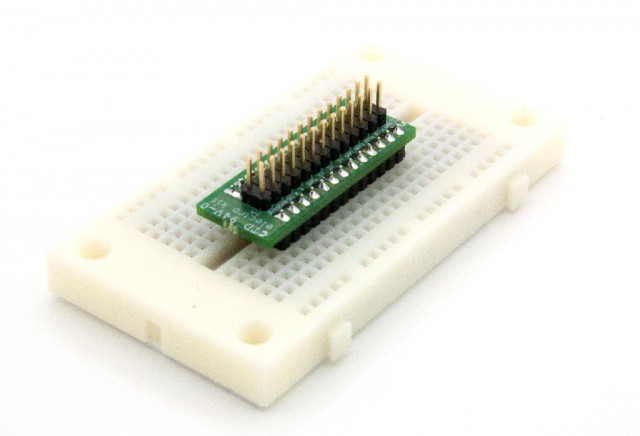

BreadPi har en liten formfaktor och tar därför inte upp dyrbar plats på ditt kopplingsdäck. Stiftlisterna är anpassade för kopplingsdäck, med rund form och mindre diameter för att inte töja ut ditt kopplingsdäck.
Kortet är förberett för montering av 0805 avkopplingskondensatorer på matningsspänningen.
BreadPi levereras som byggsats som du själv löder ihop.
OBS! Se till att vända kabeln på rätt håll! Pin1 på BreadPi(markerad 1) skall vara bredvid röd ledare på flatkabeln, Röd kabel på Raspberry Pi skall vara vid kortsidan. Pinne 17 är felmärkt, den är kopplad till 3.3V och inte GND som kortet är märkt med.
