Produktbeskrivning

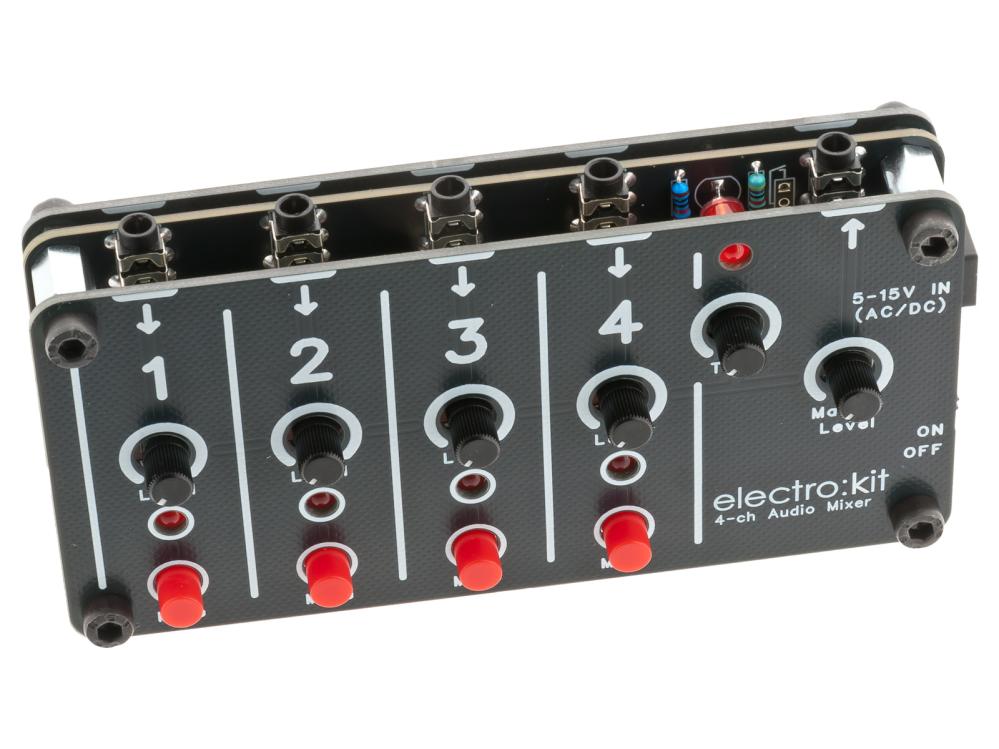

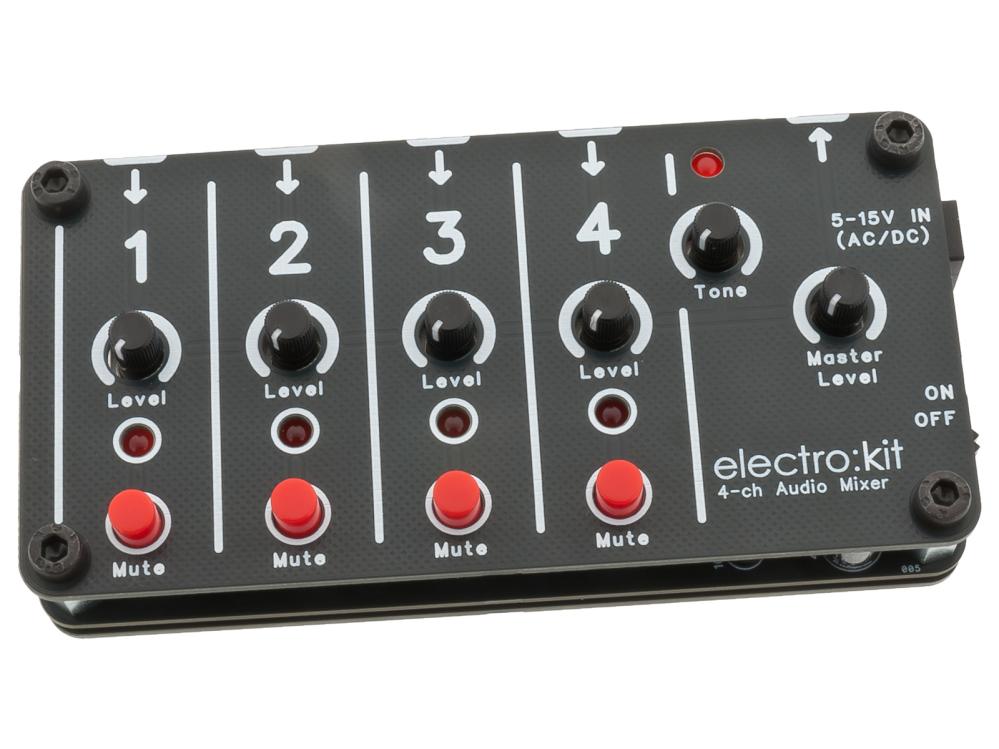

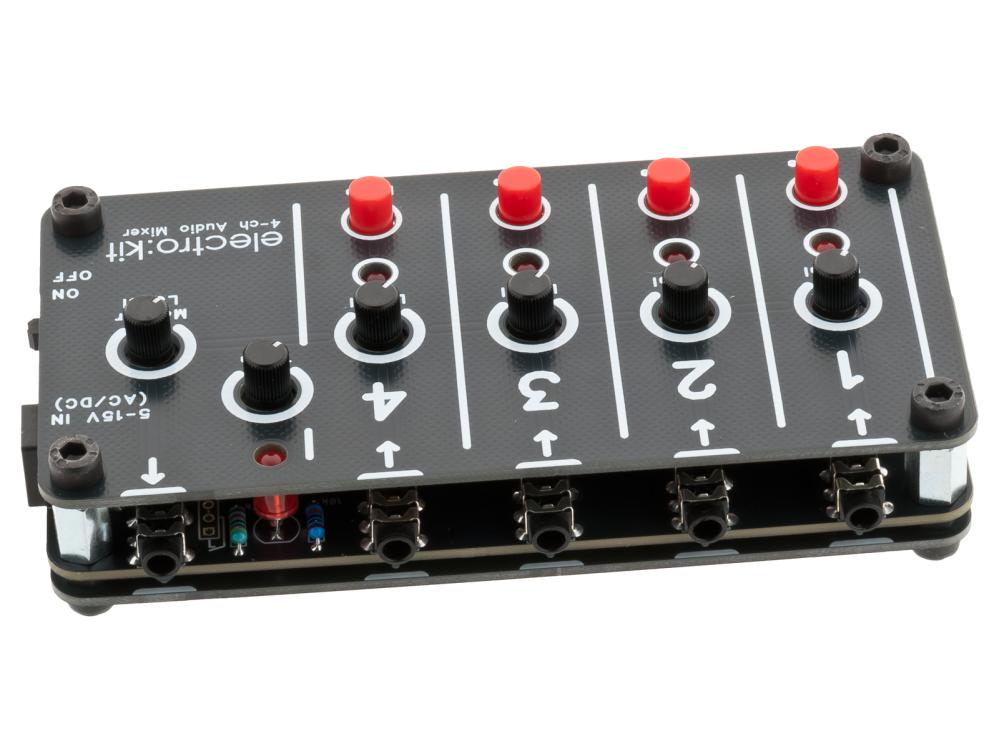

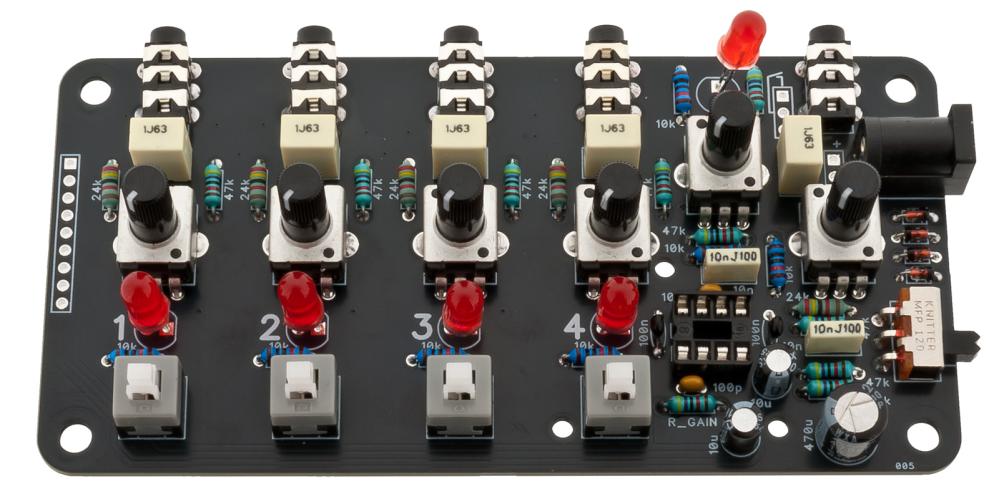

EK040 är en 4-kanals audiomixer i byggsatsutförande med individuell nivåreglering för varje ingång. Mixern har tonkontroll (tilt equalizer) samt individuella mute-knappar för varje kanal. Mixern är gjord för att kunna drivas från en rad olika spänningskällor och fungerar från 5 - 15 Volt, både AC- och DC- strömkällor fungerar. Det gör även att polariteten inte spelar roll när man ansluter en DC-plugg (fungerar med både center-positiv och center-negativ). Monteringshål för en 9V-batterihållare finns på kortets baksida (hållare säljes separat).
Nivån för de inkommande signalerna justeras med potentiometrarna och mixas sedan tillsammans. När signalerna är mixade passerar de genom en tilt-equalizer vars balans också styrs med en potentiometer. När equalizer-potentiometern vrids åt vänster höjs låga frekvenser samtidigt som höga frekvenser dämpas. Vriden helt åt höger får motsatt effekt, låga frekvenser dämpas och höga frekvenser höjs. När potentiometern står i mitten är frekvenskurvan rak.
Varje inkommande signal kan stängas av med en tryckknapp. När en kanal är avstängd tänds lysdioden ovanför knappen.

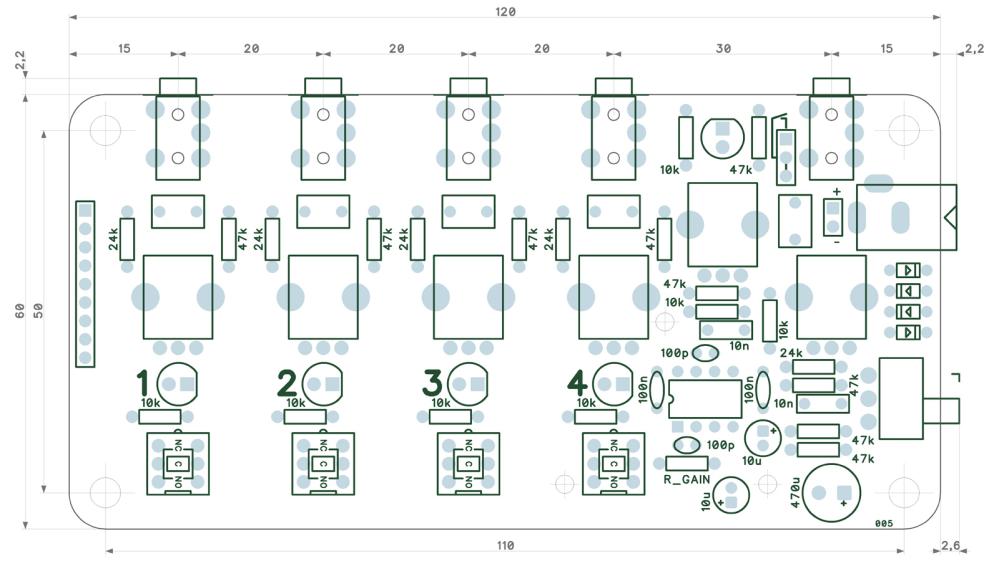

Den totala nivån för de mixade kanalerna kan styras med en separat potentiometer. Förstärkningsgraden för mixern kan ställas i fasta steg genom att montera olika värden för motståndet R16 (R_GAIN).
Specifikationer:
- Modell: EK040
- Artikelnummer: 41037857
- Typ: Audiomixer, byggsats
- Antal ingångskanaler: 4
- Utgång: Mono
- Nivåreglering: Individuell för varje ingång
- Master-nivåreglering: Ja
- Tonkontroll: Tilt-EQ
- Mute: Individuell för varje kanal
- Mute-indikering: LED
- Drivspänning: 5 – 15 V (DC eller AC)
- Audioanslutningar: 3.5 mm
- Strömanslutning: DC 2.1/5.5 mm
- Potentiometrar: 6 st
- Operationsförstärkare: LM358AP
- Batteridrift: Monteringshål för 9 V-batterihållare finns på kretskortet, batterihållare säljs separat
- Detaljerad byggbeskrivning: Ja
- Levereras komplett med frontpanel, skruvar och distanser.
