Produktbeskrivning
Elektrokit EK038 är en byggsats med en 1 W audioförstärkare. Byggsatsen innehåller allt som krävs för att bygga en liten förstärkare och är baserad på förstärkarkretsen LM4861. Förstärkaren är av monotyp (en kanal) och kan leverera upp till 1.5 W vid 8 Ω. Förstärkarkretsen kan drivas med 2.5 – 5.5 VDC, vilket ger stor flexibilitet. De differentiella utgångarna gör att ingen stor utgångskondensator krävs, vilket sparar plats. LM4861 har ett inbyggt termiskt skydd som stänger av förstärkaren vid överhettning.

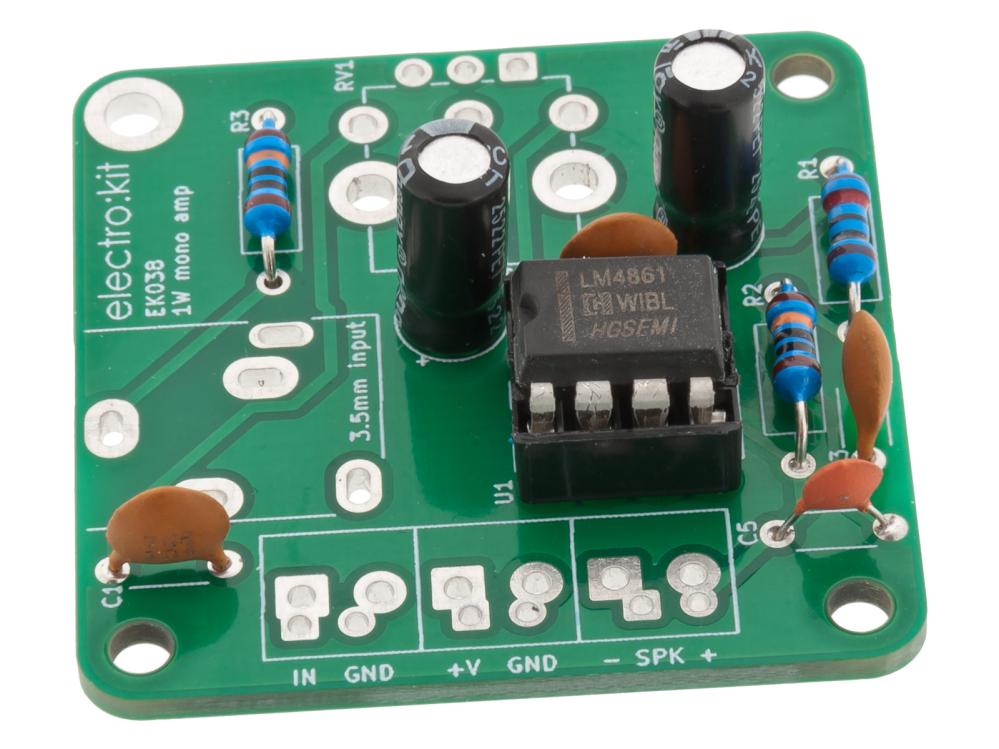

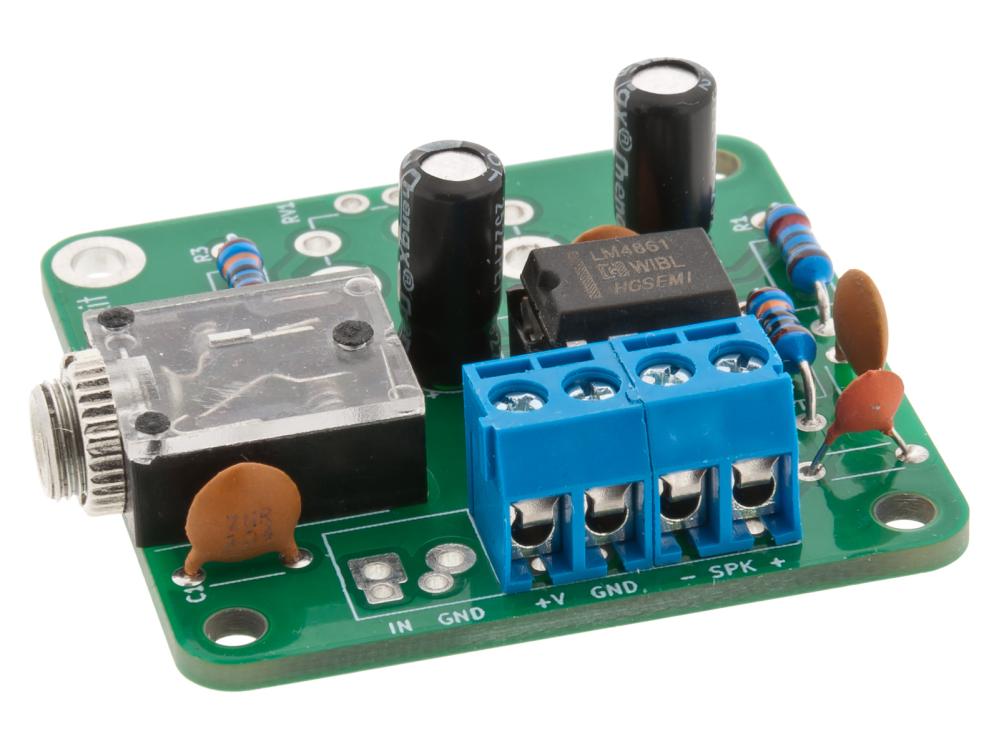

Tack vare de mångsidiga anslutningsmöjligheterna – direkt med kabel, 3.5 mm-kontakt (AUX), skruvplint eller stiftlist – lämpar sig förstärkaren för en mängd olika ljudprojekt. Med AUX-ingången kan förstärkaren enkelt anslutas till exempelvis mobiltelefoner, mediespelare och datorer med hörlursutgång.

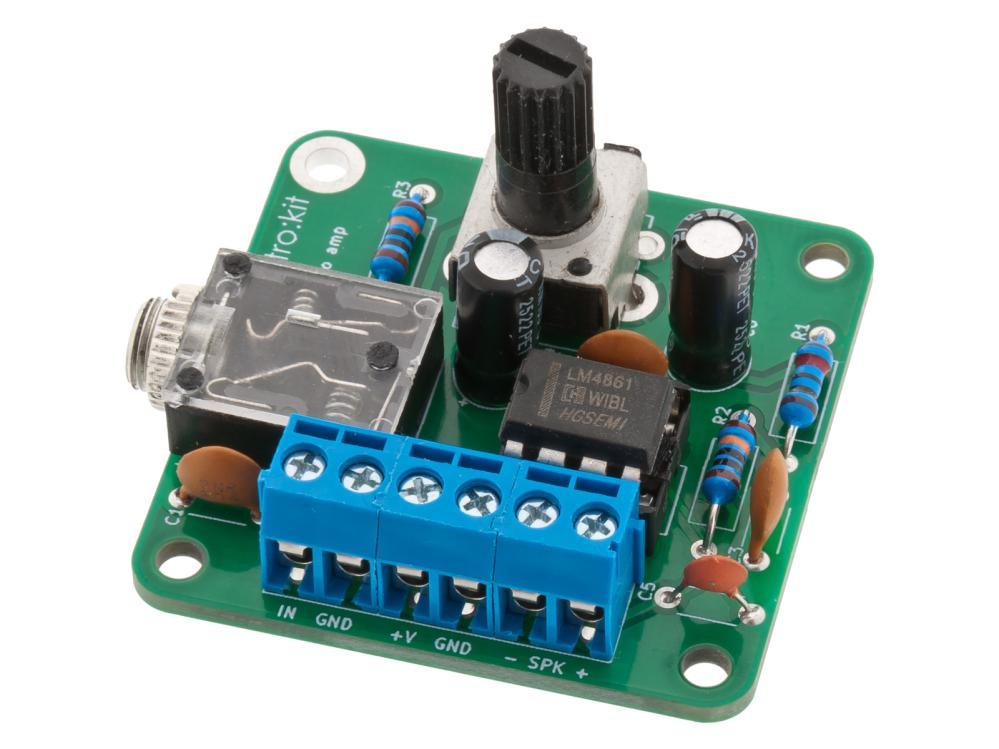

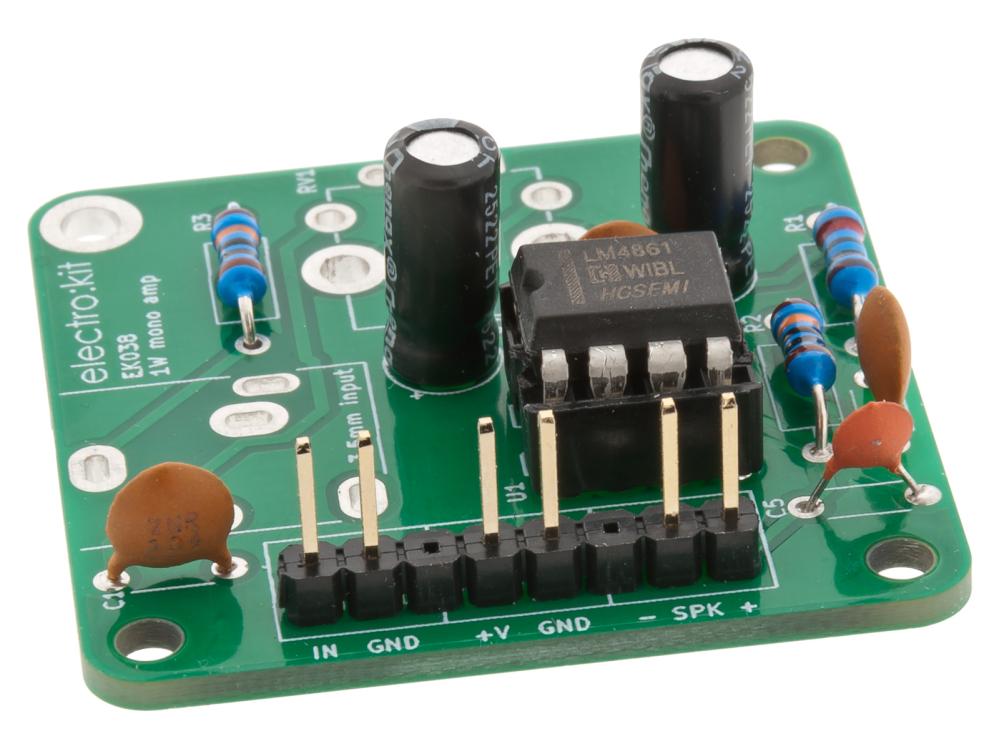

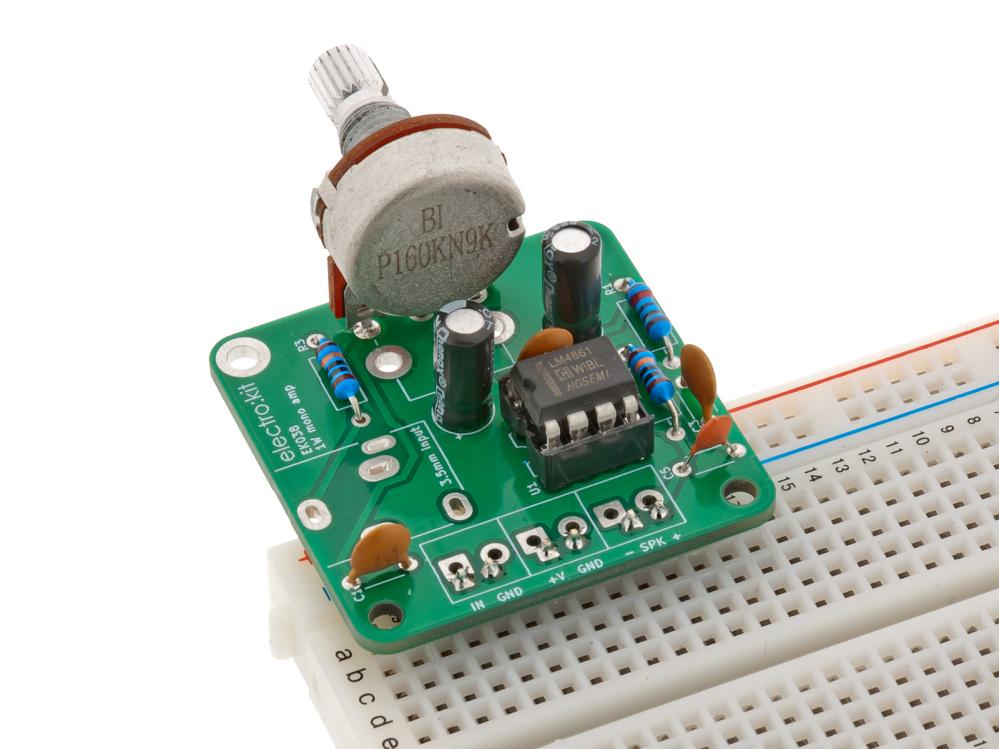

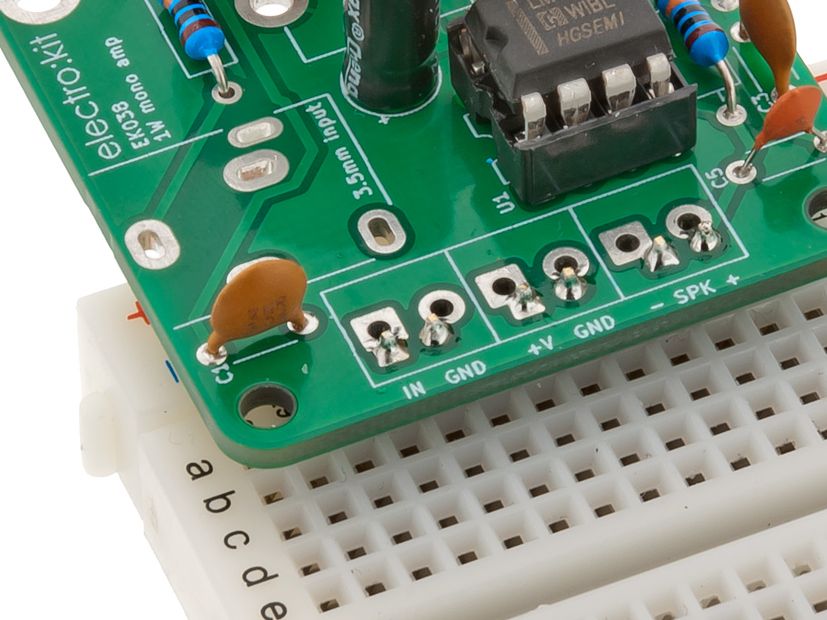

Stiftlisten kan monteras på kortets undersida för att göra förstärkaren kompatibel med kopplingsdäck och experimentkort. Alternativt kan den monteras på ovansidan för anslutning till exempelvis Arduino Uno eller mikrokontroller med DAC via dupont-kopplingskablar med hona–hane-kontakter.
LM4861 använder en bryggkopplad utgång (BTL, Bridge-Tied Load), vilket innebär att högtalaren ansluts mellan två aktiva förstärkarutgångar i stället för mellan en utgång och jord. Utgångarna arbetar i motfas, vilket ger dubbelt så stort spänningssving över högtalaren jämfört med en traditionell enkeländad förstärkare. Detta gör det möjligt att få ut högre effekt även vid en relativt låg drivspänning.
Bryggkopplingen ger fördelen att högtalaren inte behöver någon seriekopplad utgångskondensator. Båda utgångarna har samma likspänningsnivå, vilket innebär att ingen likspänning ligger över högtalaren. Konstruktionen kräver därmed färre komponenter och undviker den begränsning av basåtergivningen som en utgångskondensator annars kan medföra.

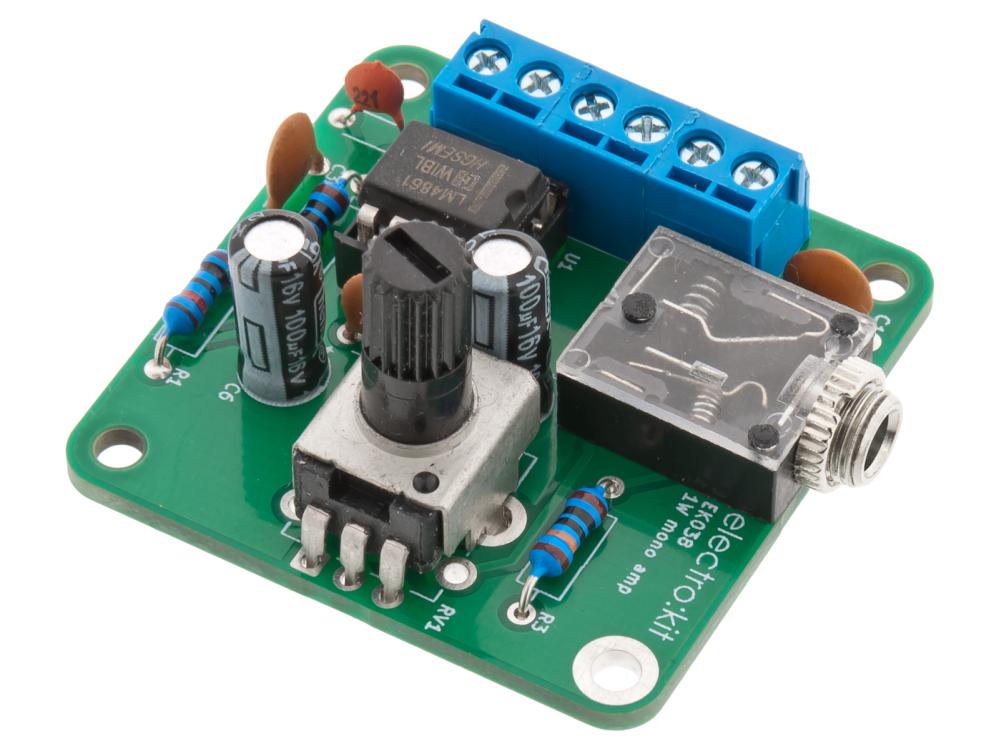

Mönsterkortet har fyra monteringshål (M2.5) för inbyggd montering i exempelvis apparater och apparatlådor. Kortet har även förborrade hål för montering av en liggande 16 mm-potentiometer (se en av bilderna), som säljs separat. En stående (vertikal) potentiometer medföljer byggsatsen.
Specifikationer:
- Förstärkarkrets: LM4861
- Typ: Monoförstärkare, klass AB
- Drivspänning: 2.5 – 5.5 VDC
- Uteffekt: 1 W vid 5 V, 8 Ω och 1 % THD+N (typiskt)
- Uteffekt: 1.5 W vid 5 V, 8 Ω och 10 % THD+N (typiskt)
- Rekommenderad högtalarimpedans: 8 Ω
- Distorsion (THD+N): Typiskt 0.72 % vid 1 W, 8 Ω
- Audioingång: Linjenivå (AUX)
- Viloström: Typiskt 6.5 mA vid 5 V
- Frekvensområde: 20 - 20 kHz
- Skyddsfunktion: Termiskt överhettningsskydd
- Arbetstemperatur för kretsen: −40 till +85 °C
- Svårighetsgrad lödning: Enkel till medel
- Dimensioner: 40 x 38 mm
Levereras med:
- Nödvändiga komponenter (se komponentlista i dokumentationen)
- Stiftlist
- Skruvplintar
- Vertikal potentiometer (volymkontroll)
- 3.5 mm ljudkontakt hona (AUX)
