Produktbeskrivning

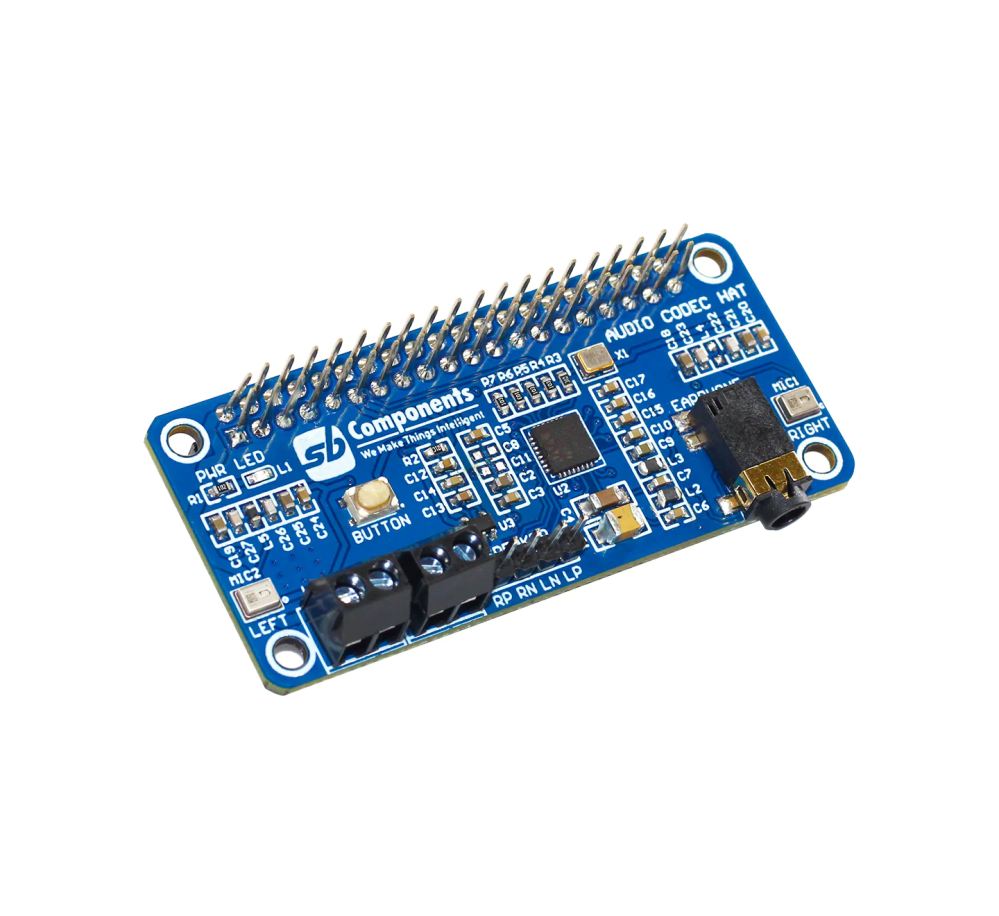

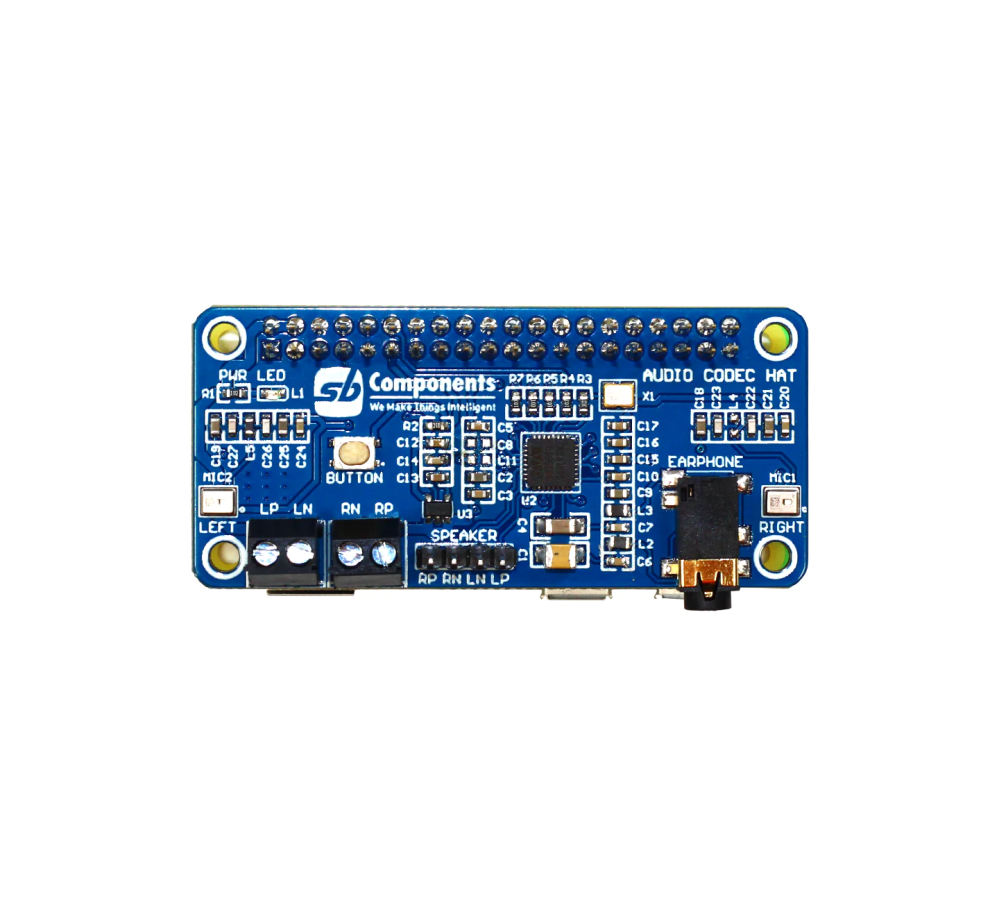

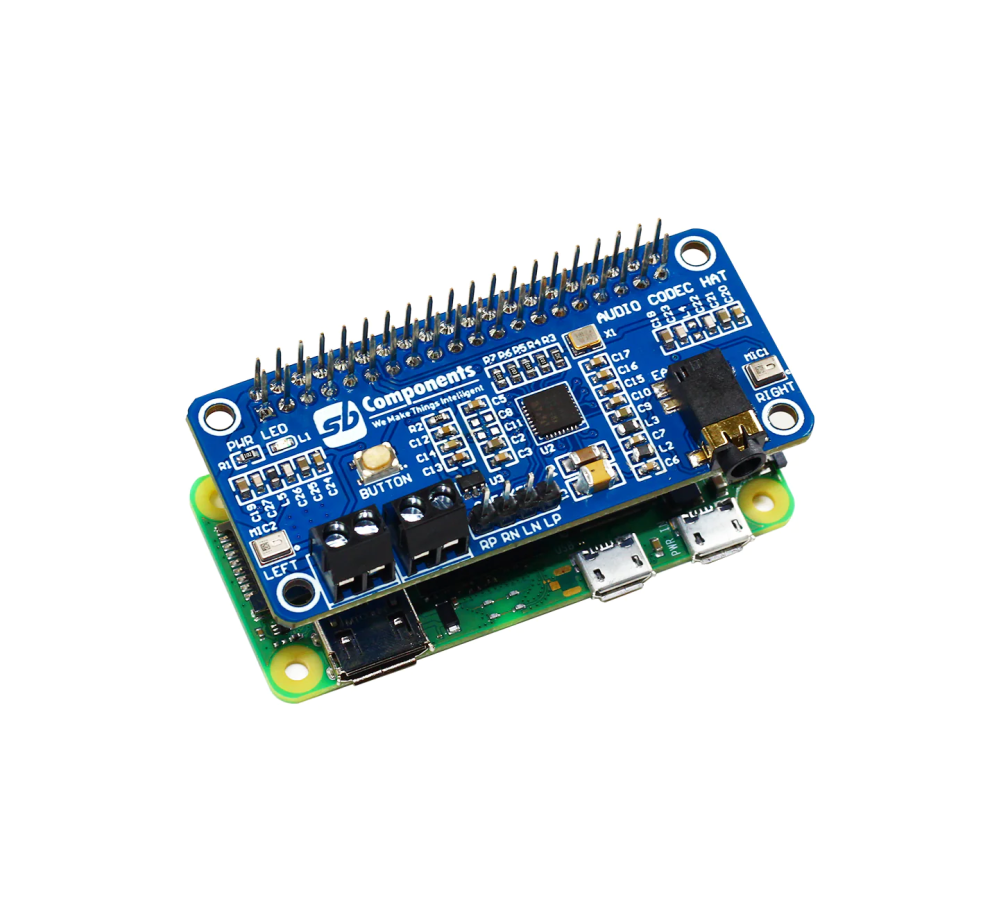

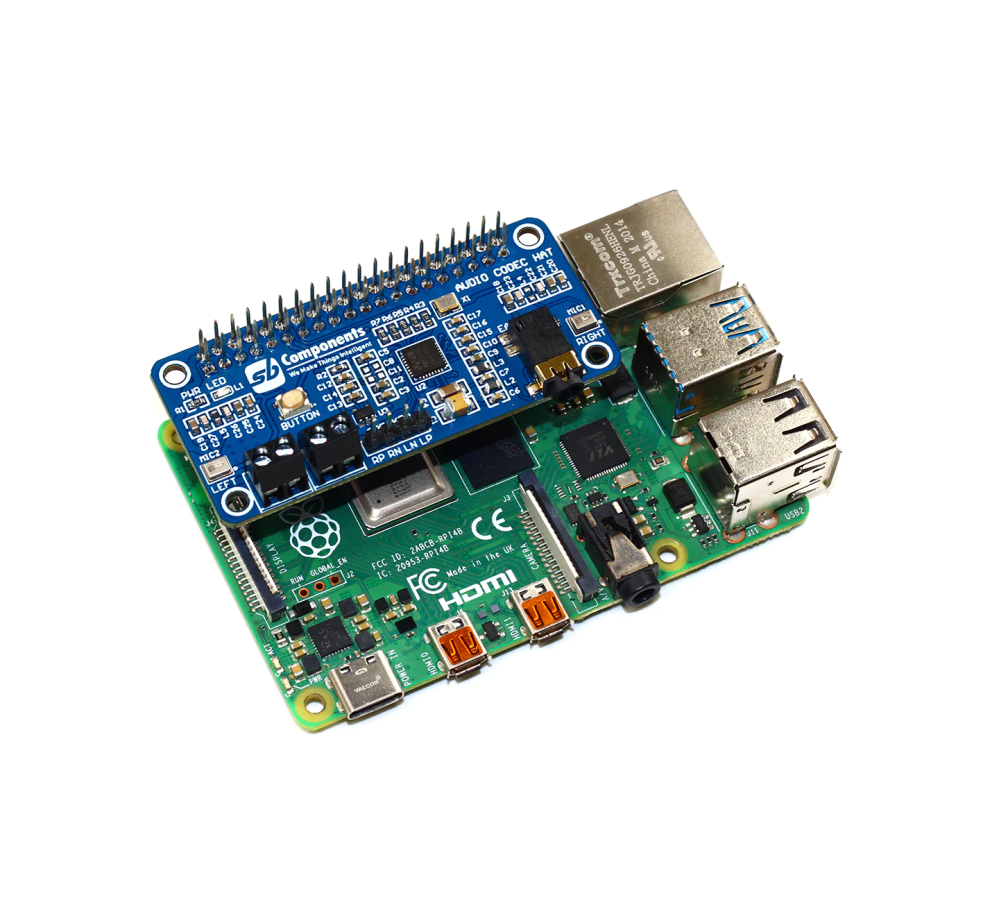

Audio Codec HAT är en tvåkanalig (stereo) codec med utmärkt ljudkvalitet. AD/DA-omvandlaren heter Cirrus Logic WM8960, och har stereo ADC och DAC, båda i 24 bitar. Klockfrekvensen för ADC och DAC i WM8960 är ställbar mellan många vanliga frekvenser.
Hatten har två inbyggda mikrofoner. WM8960 har även en inbyggd Klass D-förstärkaren med uteffekt på 2x1W (genom 8 Ohm), perfekt för att spela upp interface-ljud och annat som inte kräver hög volym, samt för att snabbt komma igång med utveckling och experiment. Förstärkaren kan såklart också driva hörlurar, för vilka det finns en 3.5mm-utgång.
Kretsen är mycket strömsnål samt har har ett gott bra skydd mot störningar i strömförsörjningen (PSRR) och skydd mot klickljud, vilka båda är bra om den drivs på en power bank eller andra switchade/opålitliga strömförsörjningar som inte skickar helt ren ström.
Utöver 3.5mm-kontakten finns skruvkontakter för vardera kanal, samt stiftlister.
Utmärkt för projekt inom wearables, hemautomation, mediaspelare, m.m.
Dokumentation över hatten återfinns på: https://github.com/sbcshop/Audio-Codec-Hat-for-Raspberry-Pi
Hatten har två inbyggda mikrofoner. WM8960 har även en inbyggd Klass D-förstärkaren med uteffekt på 2x1W (genom 8 Ohm), perfekt för att spela upp interface-ljud och annat som inte kräver hög volym, samt för att snabbt komma igång med utveckling och experiment. Förstärkaren kan såklart också driva hörlurar, för vilka det finns en 3.5mm-utgång.
Kretsen är mycket strömsnål samt har har ett gott bra skydd mot störningar i strömförsörjningen (PSRR) och skydd mot klickljud, vilka båda är bra om den drivs på en power bank eller andra switchade/opålitliga strömförsörjningar som inte skickar helt ren ström.
Utöver 3.5mm-kontakten finns skruvkontakter för vardera kanal, samt stiftlister.
Utmärkt för projekt inom wearables, hemautomation, mediaspelare, m.m.
Dokumentation över hatten återfinns på: https://github.com/sbcshop/Audio-Codec-Hat-for-Raspberry-Pi
