Produktbeskrivning

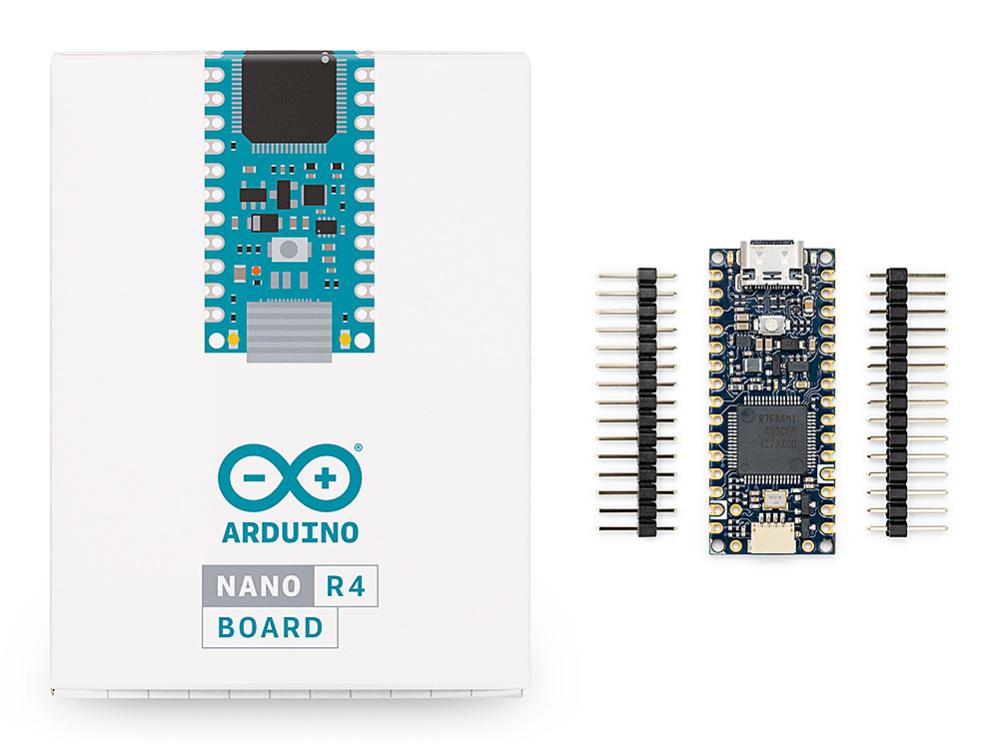

Arduino Nano R4, version utan förmonterade stiftlister, dock medföljer stiftlister för den som önskar att löda på dessa själv. Arduino Nano R4 kombinerar den beprövade Nano-formfaktorn med prestandan hos en modern 32-bitars mikrokontroller.
Enkel övergång från prototyp till produktion: Utnyttja mikrokontrollern RA4M1, redan etablerad i UNO R4-familjen, med minimala kodjusteringar.

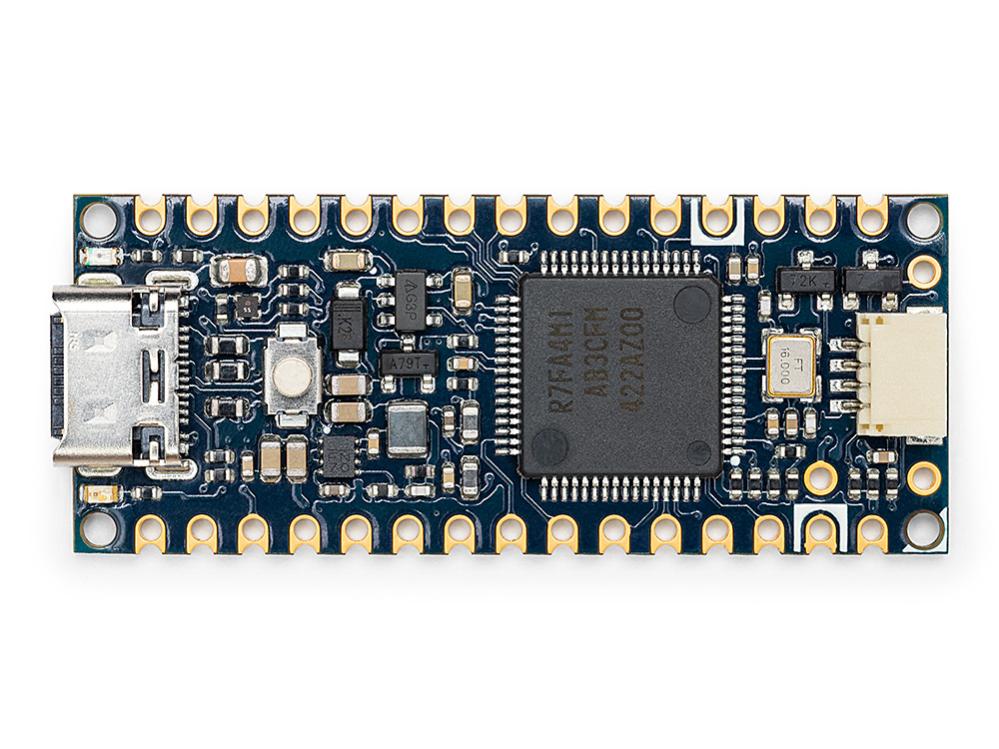

Kompakt, produktionsklar design: Liten storlek på 45 × 18 mm, med kastellerade anslutningar och monterade komponenter endast på en sida, vilket underlättar montering på egen anpassad PCB.
Enkel expansion: Den inbyggda Qwiic-kontakten (3.3 V logik) och en extra I²C-port (5 V logik) möjliggör sömlös anslutning till ett brett utbud av sensorer och ställdon, inklusive externa Qwiic-moduler.
Flexibel och välbekant plattform: Dra nytta av Arduinos omfattande ekosystem, intuitiva utvecklingsmiljö och starka community-support.
Specifikationer:
- Mikrokontroller: Renesas R7FA4M1AB3CFM, ARM® Cortex®-M4 med flyttalsenhet (FPU), 48 MHz
- Minne: 256 kB Flash, 32 kB SRAM, 8 kB EEPROM
- Drivspänning: 5 VDC (via 5V-pin eller USB-C)
- Alternativ drivspänning: 6–21 VDC (VIN-pin)
- Utspänning: 3,3 V via 3.3V-pin (kortet kan inte strömförsörjas med 3.3 V)
- Logikspänning: 5 V (I/O), 3.3 V (Qwiic - I²C)
- USB-C: Används både för programmering och strömförsörjning
Portar och kommunikation:

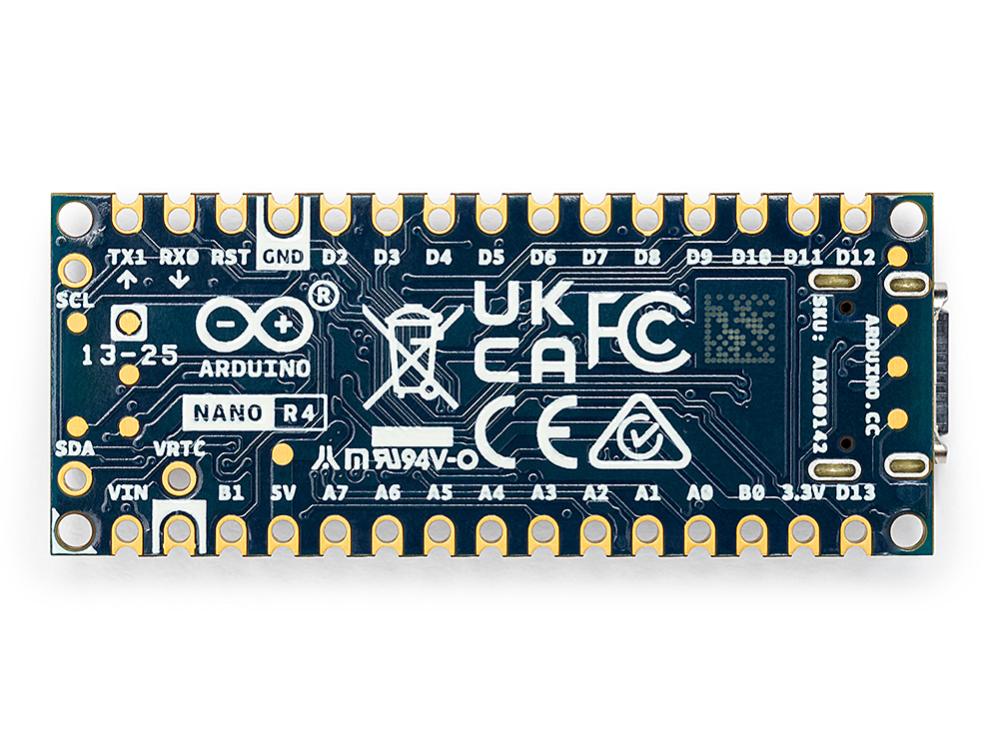

- Totalt 22 I/O: 14 digitala I/O (inkl. 6 PWM) samt 8 analoga kanaler (inkl. DAC)
- 12-bit DAC: På A0
- Inbyggd OPAMP: På A1, A2 och A3
- Gränssnitt: UART, SPI, I²C (5V logik) samt sekundär I²C via Qwiic-kontakt (3.3 V logik)
- CAN-kontroller: Tillgänglig via D4 och D5
- RTC: Real-time clock med stöd för externt backup-batteri 1.6–3.6 V (t.ex. CR2032)
Dimensioner & design:
- Mått: 18 × 45 mm

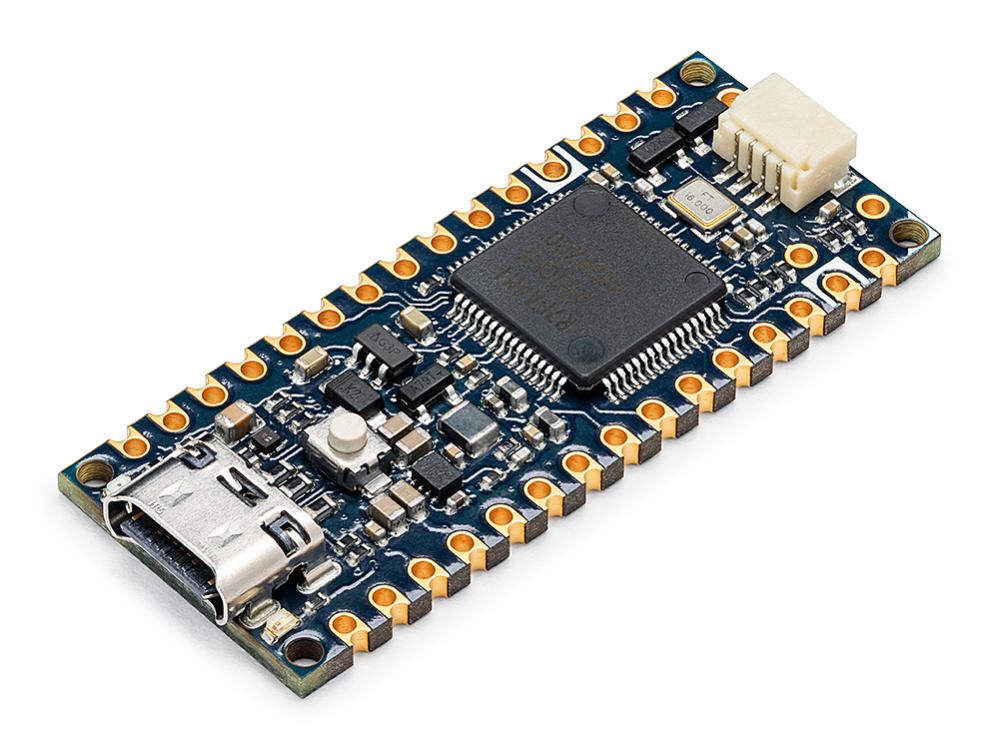

- Komponenter monterade på en sida och kastellerade anslutningar för smidig integration på egen PCB.
Fördelar & användningsområden:
- Högre prestanda och större minnesresurser jämfört med äldre Nano-modeller (Cortex-M4, 48 MHz, FPU, utökat RAM och Flash).
- Kompatibilitet: Samma form- och pin-design som tidigare Nano-varianter, utökad med Qwiic-kontakt och brett stöd för externa Qwiic-moduler från tillverkare som t.ex. Electrokit, Sparkfun, Adafruit och Arduino Modulinos
- Mångsidig plattform: Med DAC, OPAMP, RTC och CAN-stöd är Nano R4 en stark kandidat för inbyggda system, automation, IoT, edge-computing och snabb prototypframtagning.
