Produktbeskrivning

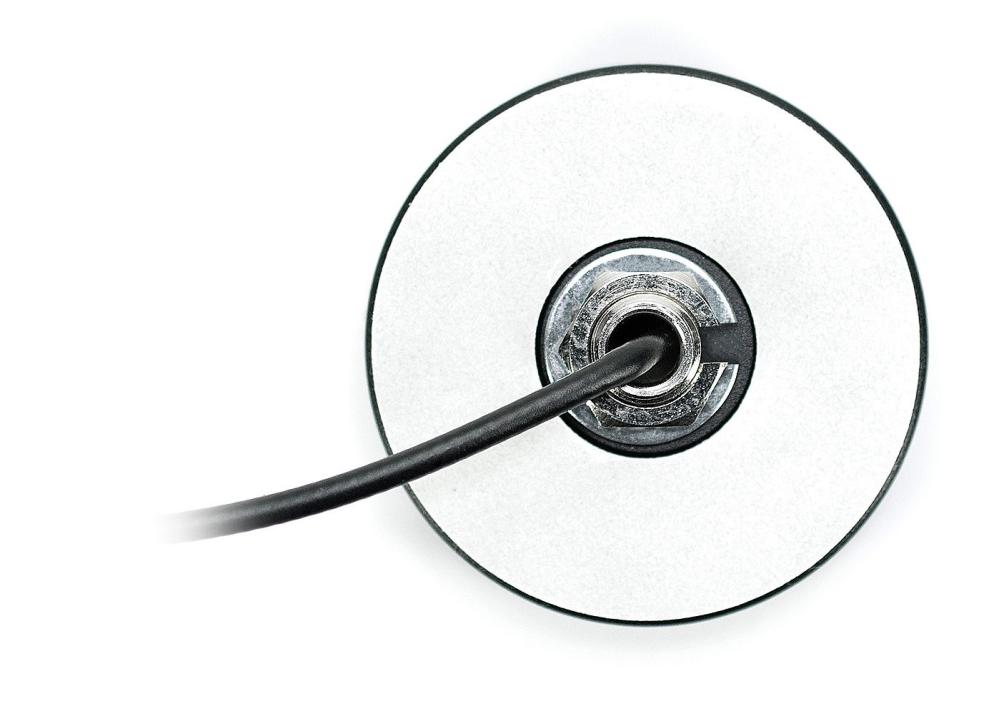

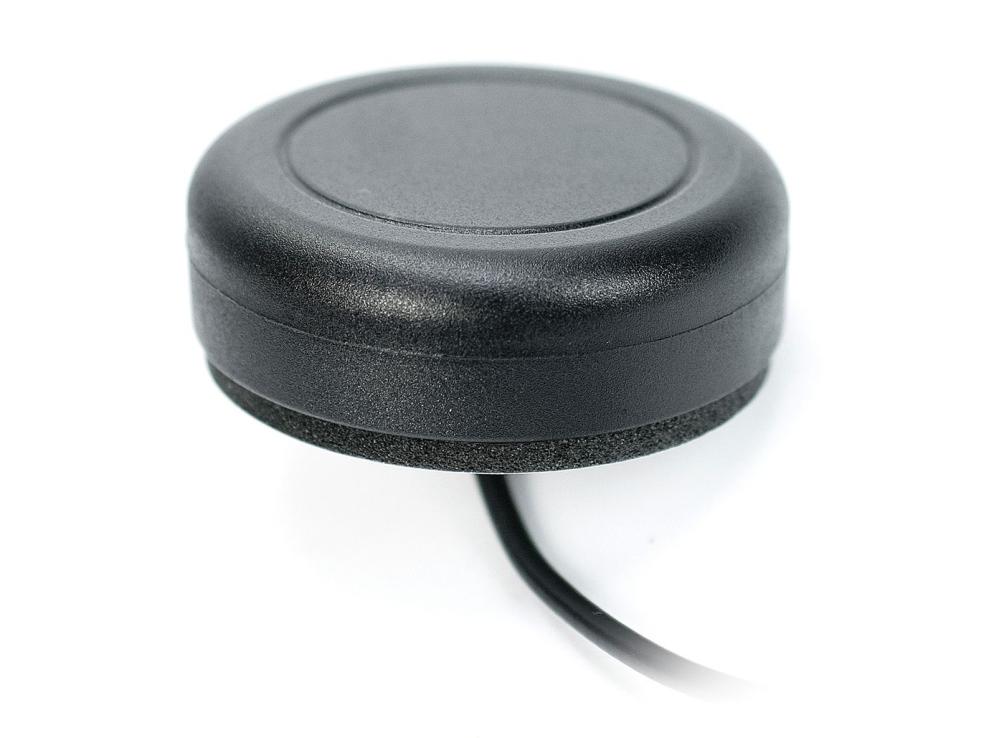

2.4/5.0/6.0 GHz tri-band ISM-antenn, panelmonterad puck, vattentät. Lämplig för WiFi 6E/WiFi 7, även WiFi/WiFi4/LPWA/Bluetooth/ZigBee/RFID. Monteras i panel med motmutter. Lämplig för fordonsbruk, marint bruk eller stationär användning. Rundstrålande antenn med 3 m LL100-kabel och RP-SMA-kontakt. För sändare, mottagare eller transceivers. Tillverkad av UV-stabil plast, anpassad för att tåla långvarig exponering för solljus. Vattentät med IP65 samt IP69-klassning (tål rengöring med högtryck och hög temp). Skyddad mot kemikalier och slagtålig. Med arbetstemperatur på -40 °C to +85 °C tål den tuffa utomhusmiljöer.
Specifikationer:
- Frekvenser (MHz): 2410-2490 / 4920-5925 / 5925-7125
- VSWR: 2.5:1 / 1.5:1 / 2.1:1
- Antennvinst (dBi): 3.5 / 2.9 / 2.9
- Impedans: 50 ohm
- Max in-effekt: 25W
- Polarisation: Linjär
- Arbetstemperatur: -40 till +85°C

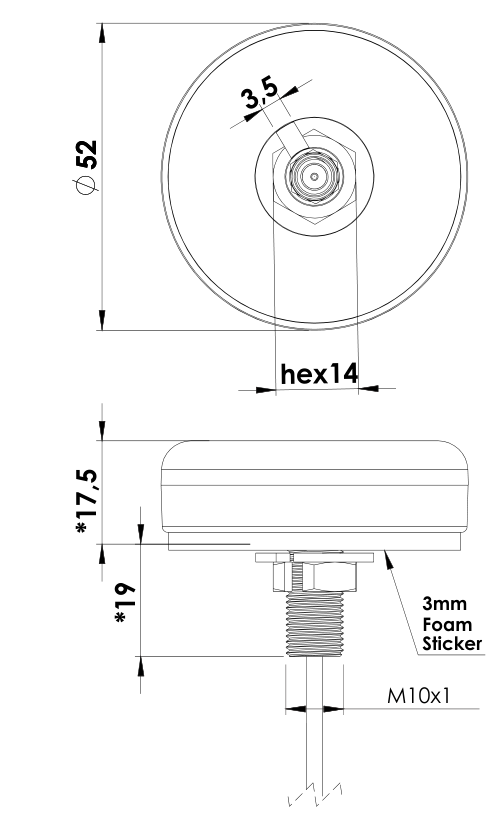

- Höjd: 17.5 mm
- Diameter: ø52 mm
- Monteringshål: ø10 mm
- Paneltjocklek (max): 12 mm
- Kapsling: IP69, IP69
- Kabel: 3 m LL100
- Anslutning: RP-SMA hane
Bra att känna till om WiFi-standarder och frekvensband:
- WiFI 1999 - IEEE 802.11b (2.4 Ghz)
- WiFI 2003 - IEEE 802.11g (2.4 Ghz)
- WiFi 4 2009 - IEEE 802.11n (dual band 2.4/5 Ghz)
- WiFi 5 2013 - IEEE 802.11ac (5 Ghz)
- WiFi 6 2019 - IEEE 802.11ax (dual-band 2.4/5 Ghz)
- WiFi 6E 2020 - IEEE 802.11ax (tri-band 2.4/5/6 Ghz)
- WiFi 7 2024 - IEEE 802.11be (tri-band 2.4/5/6 Ghz)
- WiFi 8 2028 - IEEE 802.11bn (tri-band 2.4/5/6 Ghz)
Om SMA och RP-SMA:
SMA och RP-SMA (Reverse Polarity SMA) är två vanliga typer av koaxialkontakter för RF- och antennapplikationer. Skillnaden ligger i mittstiftets konstruktion:
- SMA: hane med utskjutande mittstift, hona med hål
- RP-SMA: hane med hål, hona med utskjutande mittstift
Viktig information om wifi-routrar:
WiFi-routrar är normalt utrustade med RP-SMA-kontakter. Kontrollera därför noggrant vilken kontakt din utrustning kräver innan köp av antenn eller tillbehör. Observera att det går att skruva ihop en SMA med en RP-SMA, men den elektriska förbindelsen uteblir.
