Produktbeskrivning

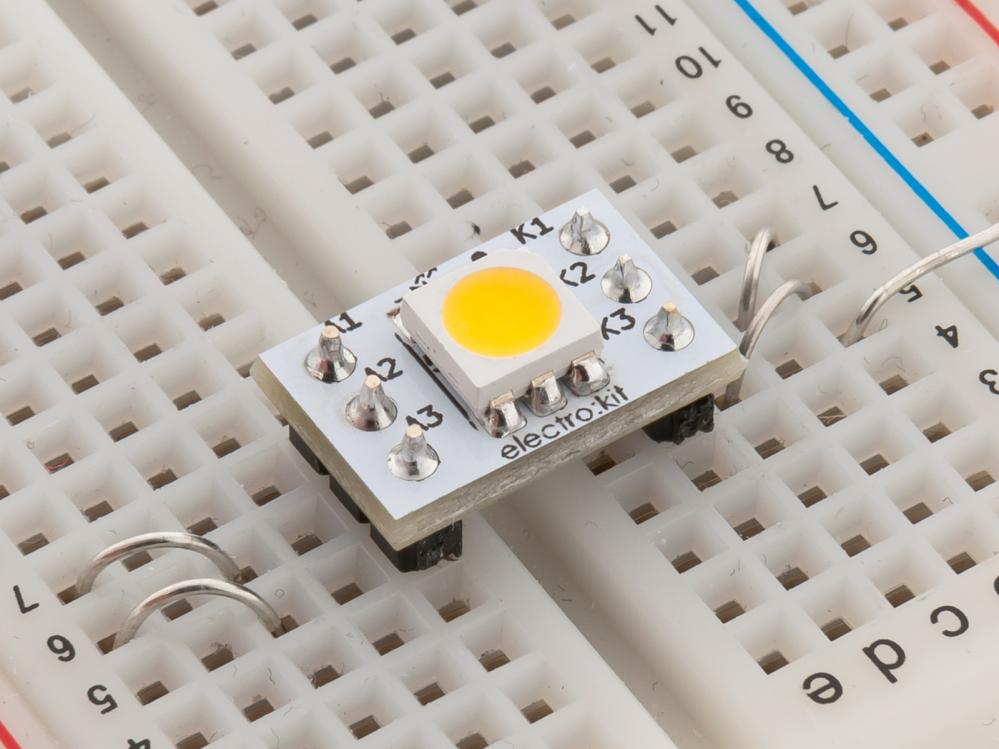

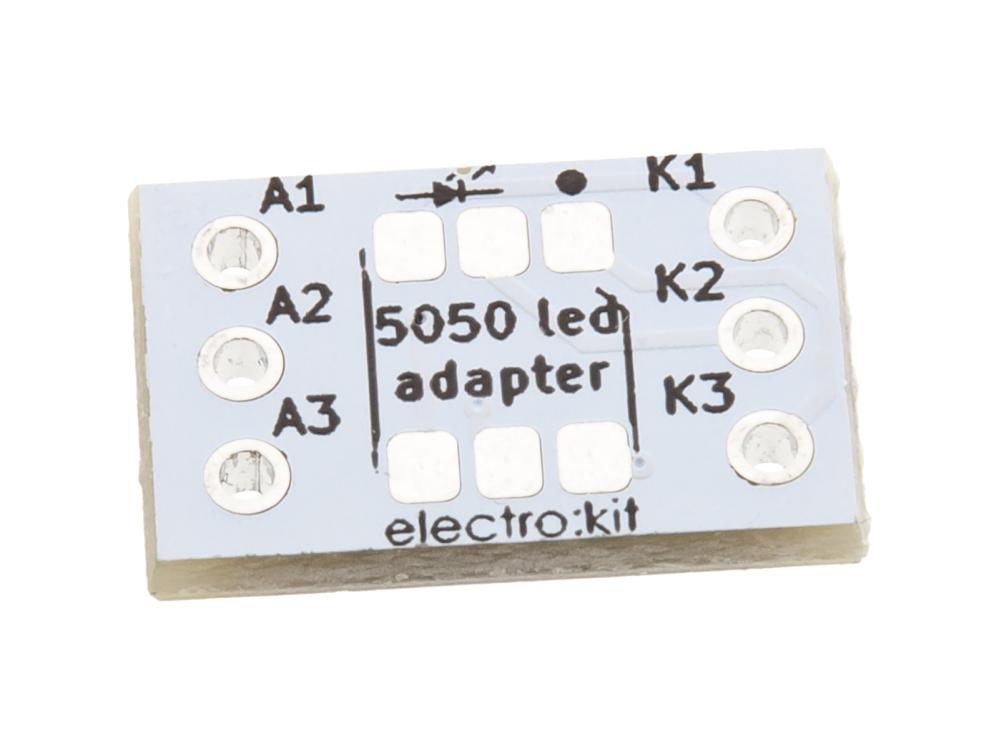

Adapterkort för att använda ytmonterade lysdioder (SMD-5050) med kopplingsdäck, experimentkort och direktlödd kabel. In- och utgångarna är anpassade för kapslar med tre integrerade motstånd (se relaterade produkter).

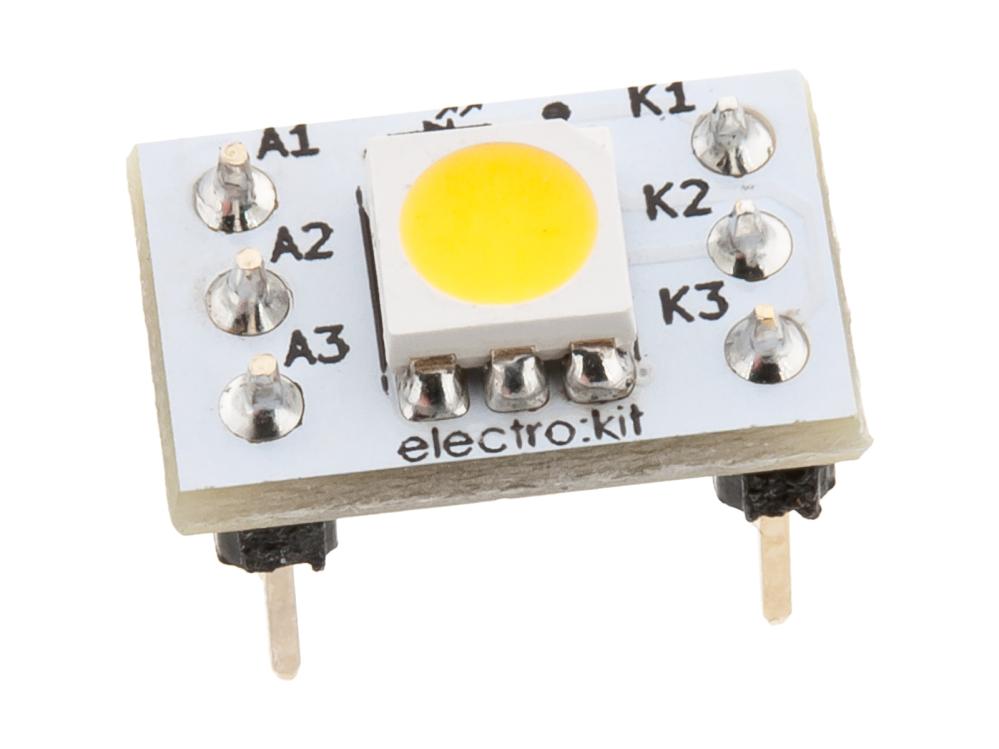

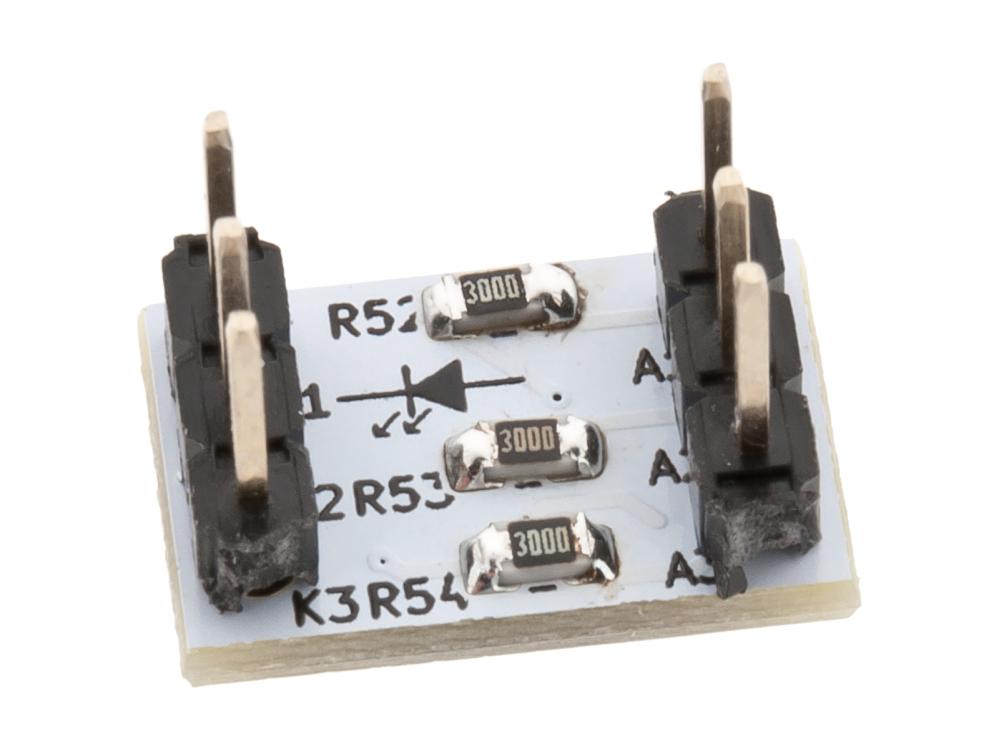

Förutom plats för en lysdiod i 5050-kapsel har kortet också mönster för tre ytmonterade motstånd (0805) för strömbegränsning. Om man hellre använder externa motstånd eller vill använda den med lysdioder med ovanlig benkonfiguration kan man kortsluta dem med komponentben eller 0-ohmsmotstånd. Alternativt, montera det minsta tillåtna motståndet för din applikations spänning och experimentera fritt med externa strömbegränsande motstånd utan att oroa dig för att bränna upp dina lysdioder.
Pinout:
A1 -> [motstånd] -> pin 4 [LED] pin 3 -> K1
A2 -> [motstånd] -> pin 5 [LED] pin 2 -> K2
A3 -> [motstånd] -> pin 6 [LED] pin 1 -> K3
Mått: 9 x 14mm
