Adapterkort för ESP32-WROOM-32E
Art nr: 41024434
Electrokit - EKA-ESP32-32E
Behöver du hjälp? Vi finns här!
Ring 040-298760 (måndag till fredag 10-16), eller mejla på info@electrokit.se
Produktbeskrivning
Produktbeskrivning

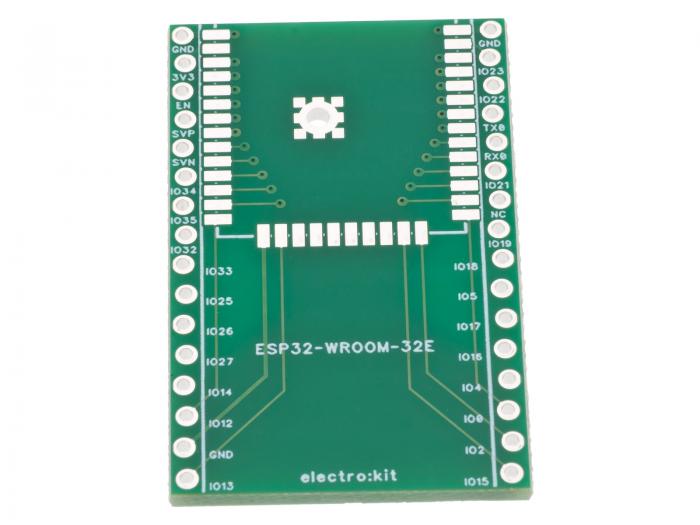

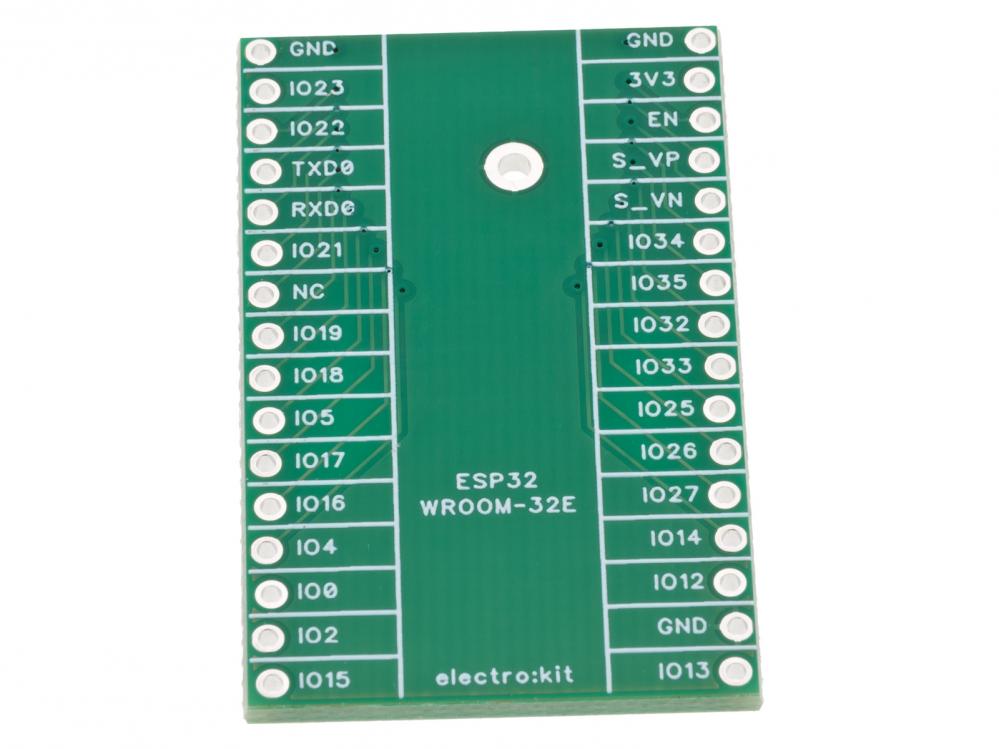

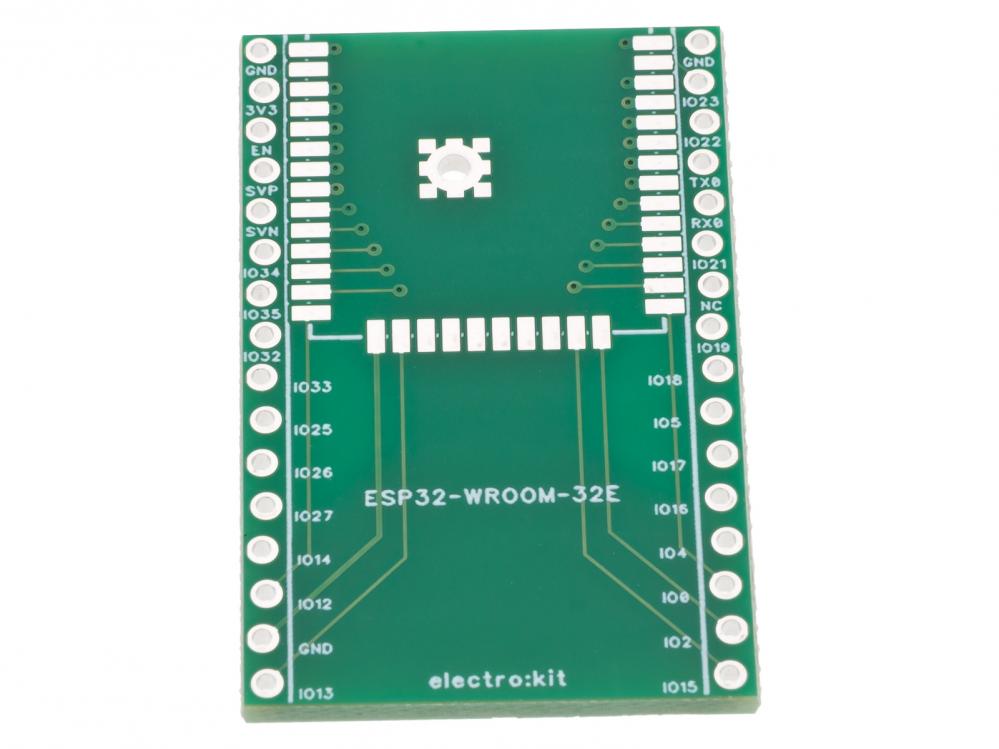

Electrokit EKA-ESP32-32E – Adapterkort för ESP-32E-WROOM-moduler. ESP-32E-modulen har guldpläterade halvhål (s.k. kastellerade hål) som ska linjeras med adapterkortets lödpads. Fixera modulen på adapterkortet med två diagonalt placerade lödpunkter.
Använd flussmedel i gelform (t.ex. artikelnummer 41017828, 41023553 eller 41024133) för att säkerställa att tennet flödar optimalt mellan modulens halvhål och kortets lödpads.
Utför även en lödpunkt från kortets baksida genom det hål som jordar modulens jordplan mot adapterkortet.
Löd fast en stiftlist för anslutning till kopplingsdäck.
Delning stiftlists-anslutningar: 2.54 mm
Produktinformation
SKU:
41024434MPN:
EKA-ESP32-32E
