Produktbeskrivning

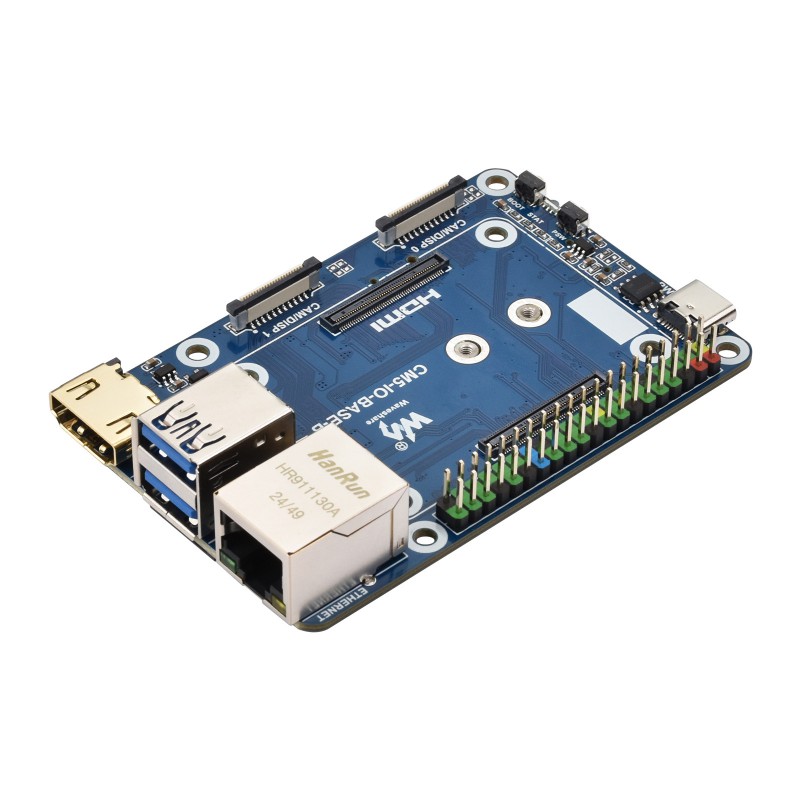

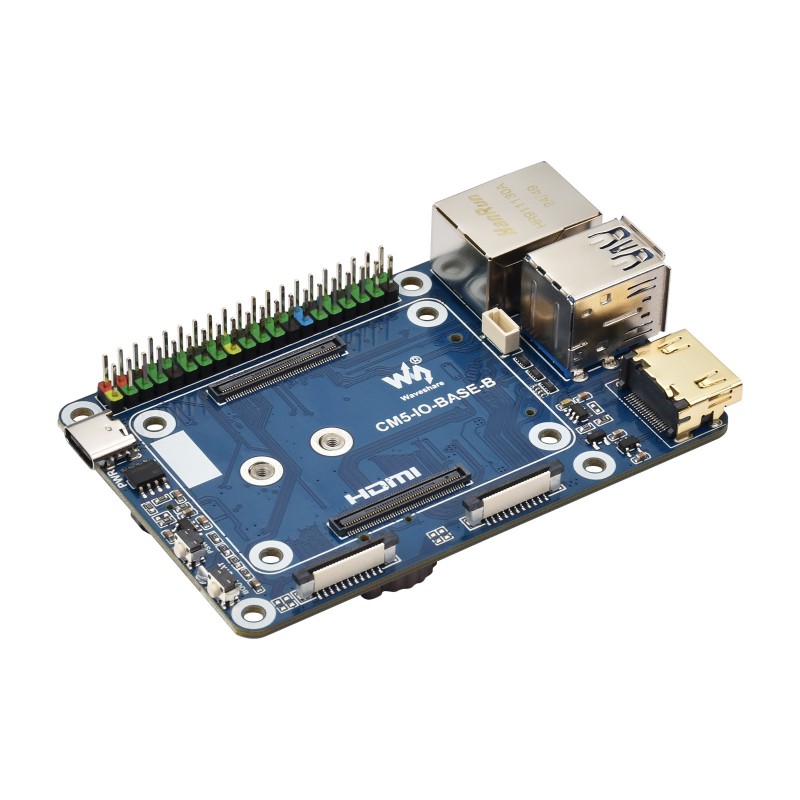

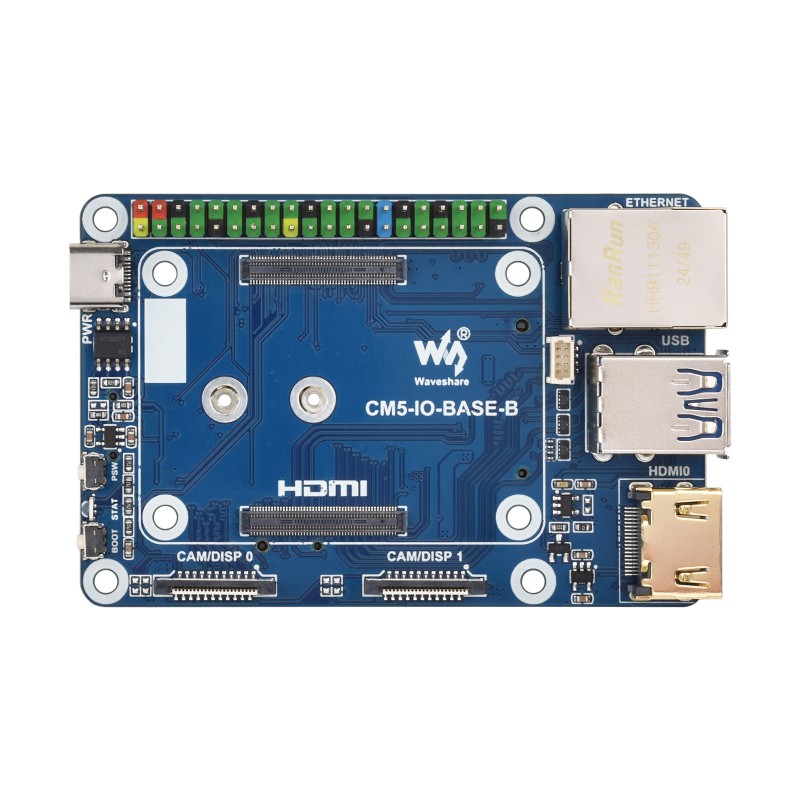

Waveshare Mini Base Board (B) är ett kompakt IO-bärarkort (carrier) för Raspberry Pi Compute Module 5 (CM5). Levereras med monteringsskruvar inkl. skruv för SSD-montering.

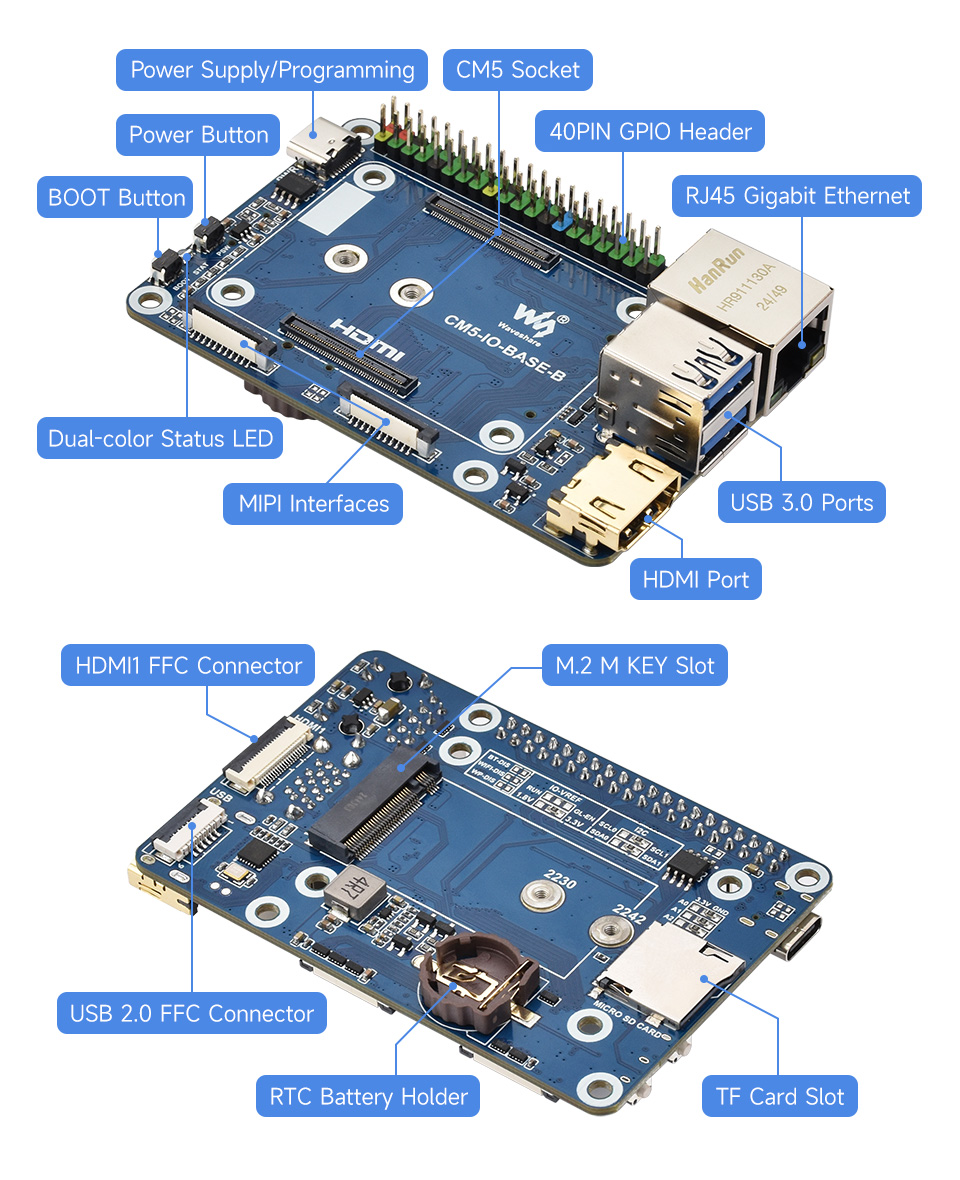

Specifikationer:
- Stöd för alla varianter av CM5 (inklusive Lite och eMMC-varianter)
- Strömförsörjning: DC 5V, 5A via USB-C-port
- Nätverk: Gigabit Ethernet (RJ45).
- USB-portar: 2 × USB 3.2 Gen1 Type-A, 2 × USB 2.0 via 6-pin 1 mm FFC-kontakter.
- HDMI: 2 × HDMI-portar (en via FFC-kontakt), stöd för dubbla 4K-utgångar.
- MIPI-gränssnitt: FFC-kontakter för DSI-displayer och CSI-kameror
- Lagring: Micro-SD-kortplats för CM5 Lite-varianter utan eMMC.

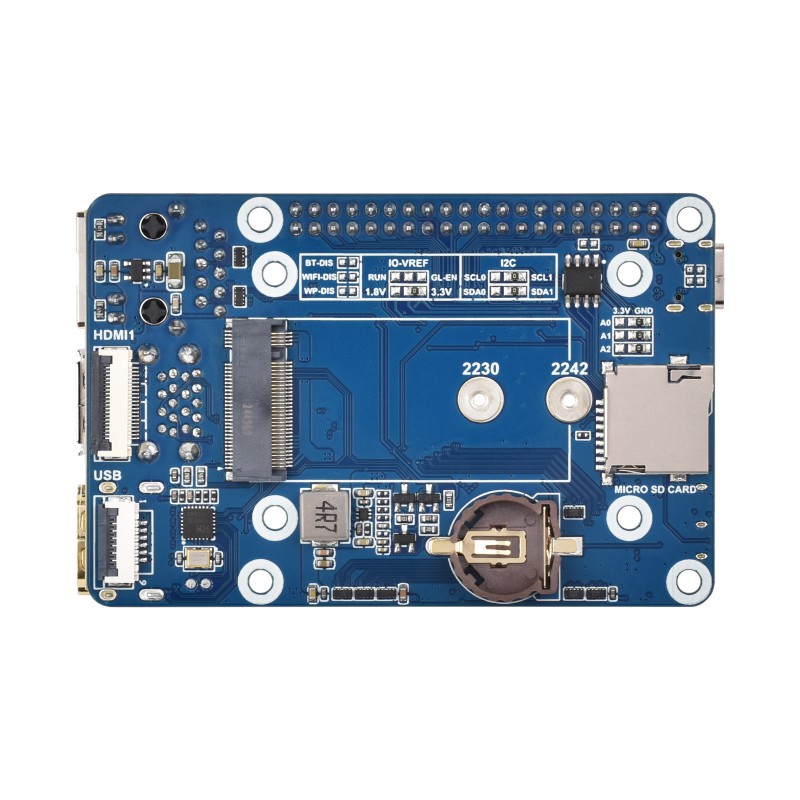

- M.2 NVMe: Stöd för 2230 och 2242 SSDs, möjliggör boot från SSD.

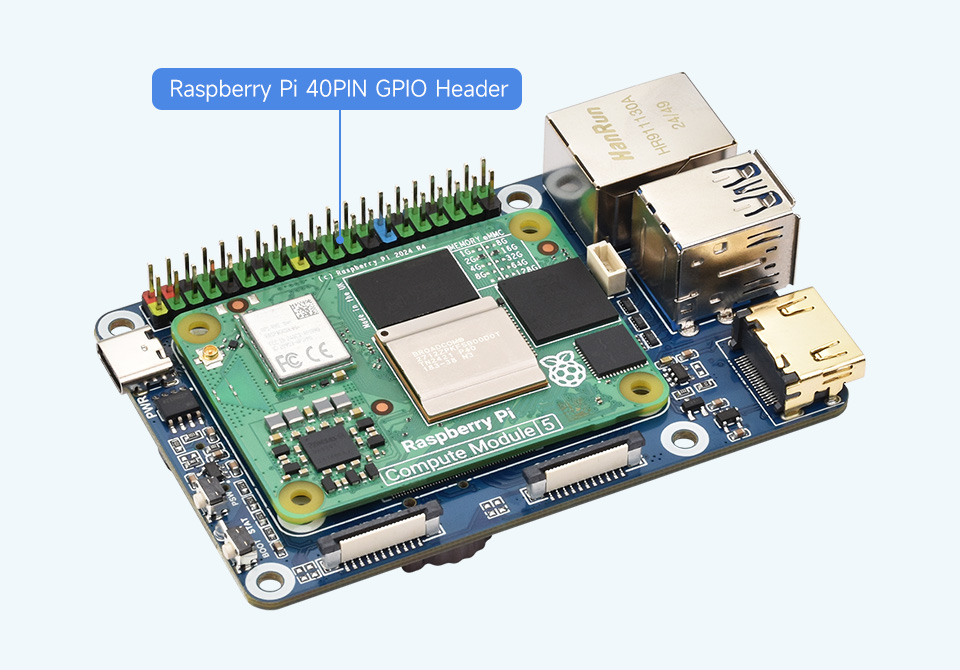

- GPIO: 40-pin GPIO-header, färgkodad för enkel identifiering.
- Fläktanslutning: 4-pin JST-SH PWM-kontakt för 5V-fläktar.
- RTC: Batterihållare för CR1220-batteri
- Säkerhet: Inbyggd EEPROM (CAT24C32) och krypteringschip (ATSHA204) för säker autentisering
- Övriga funktioner: IO-VREF-val (3.3V eller 1.8V), BOOT-knapp, strömknapp (Power button), status-LED.
- Mått: 85x56 mm
