Produktbeskrivning
Qwiic Adapter är ett adapterkort som gör det möjligt att ansluta traditionella I2C-enheter till Qwiic-systemet. Genom att bryta ut I2C-signaler till standardiserade Qwiic-kontakter kan befintliga kretsar enkelt integreras i kabelbaserade prototypsystem.

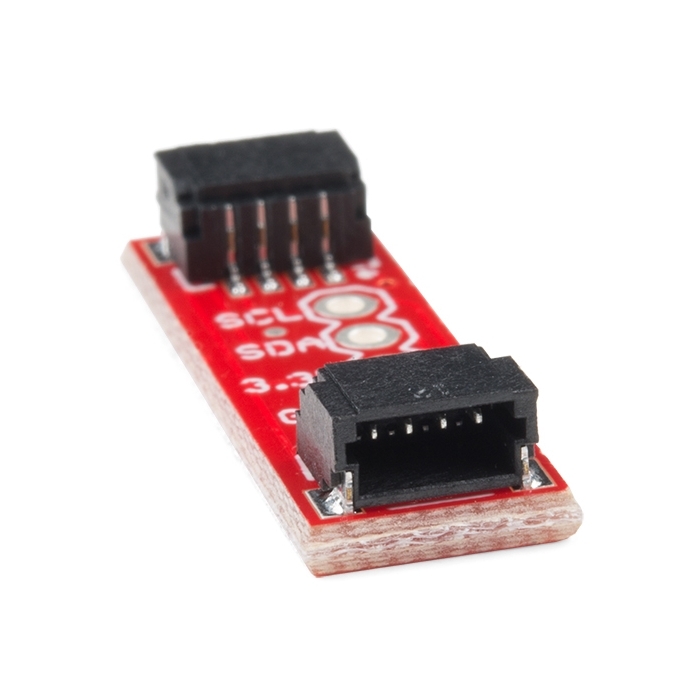

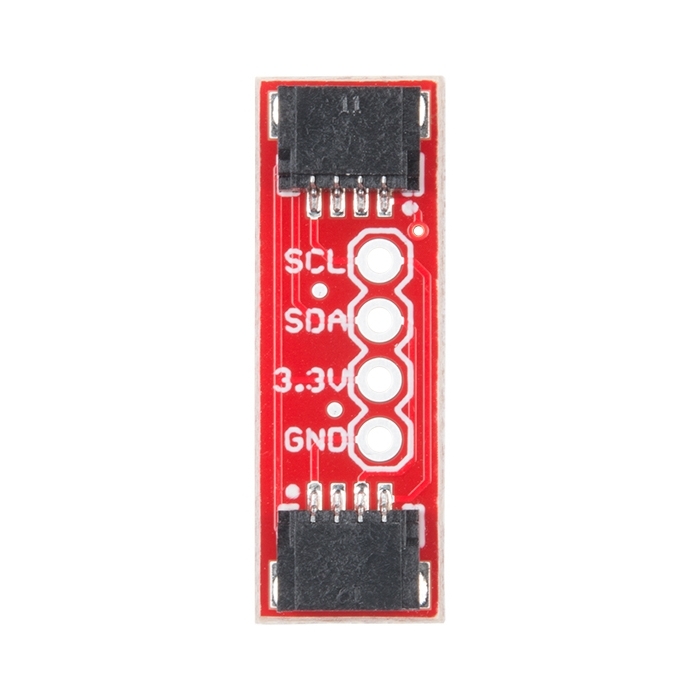

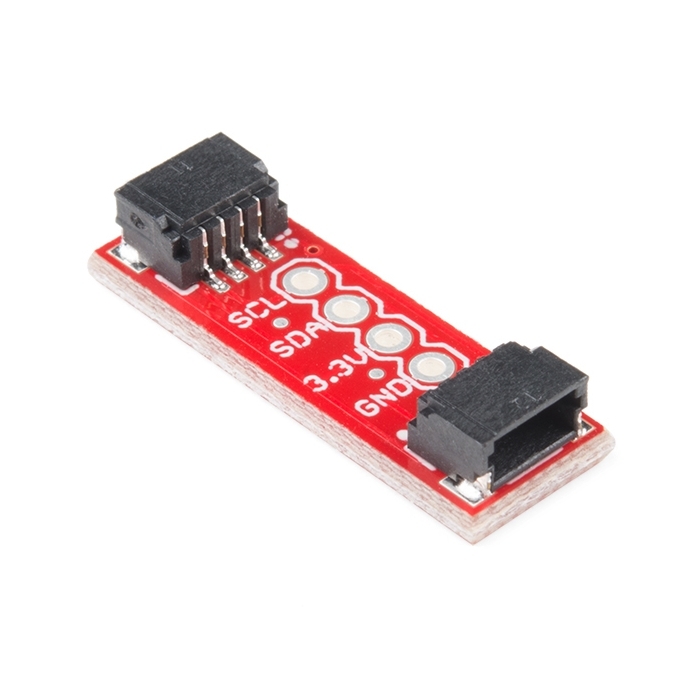

Modulen är utrustad med två Qwiic-kontakter som delar samma I2C-buss, vilket möjliggör vidarekoppling mellan flera enheter. Fyra genompläterade hål ger åtkomst till SCL, SDA, 3.3 V och GND, vilket gör det möjligt att ansluta externa sensorer, kopplingsdäck eller prototypkort via lödning eller stiftlist.
Qwiic-systemet använder en 4-polig JST-kontakt med 1 mm pitch, vilket ger en kompakt och polariserad anslutning. Detta minskar risken för felkoppling och förenklar uppbyggnad av prototyper utan behov av lödning mellan moduler.
Adaptern är särskilt användbar vid uppgradering av I2C-baserade sensorer eller mikrokontroller som saknar Qwiic-anslutning.
Specifikationer:
- Kommunikationsgränssnitt: I2C
- Qwiic-kontakter: 2 st (1 mm, 4-polig JST)
- Utgångar: SCL, SDA, 3.3 V, GND (genompläterade hål)
- Montering: Lödning eller stiftlist
- Kompatibilitet: Qwiic-systemet och I2C-enheter
