Produktbeskrivning

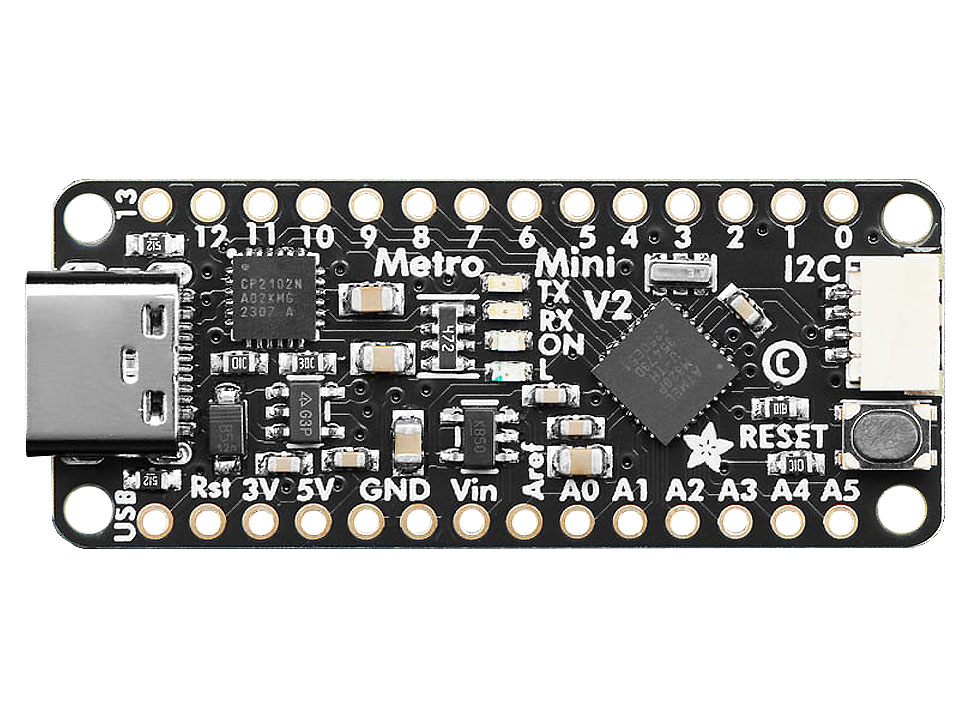

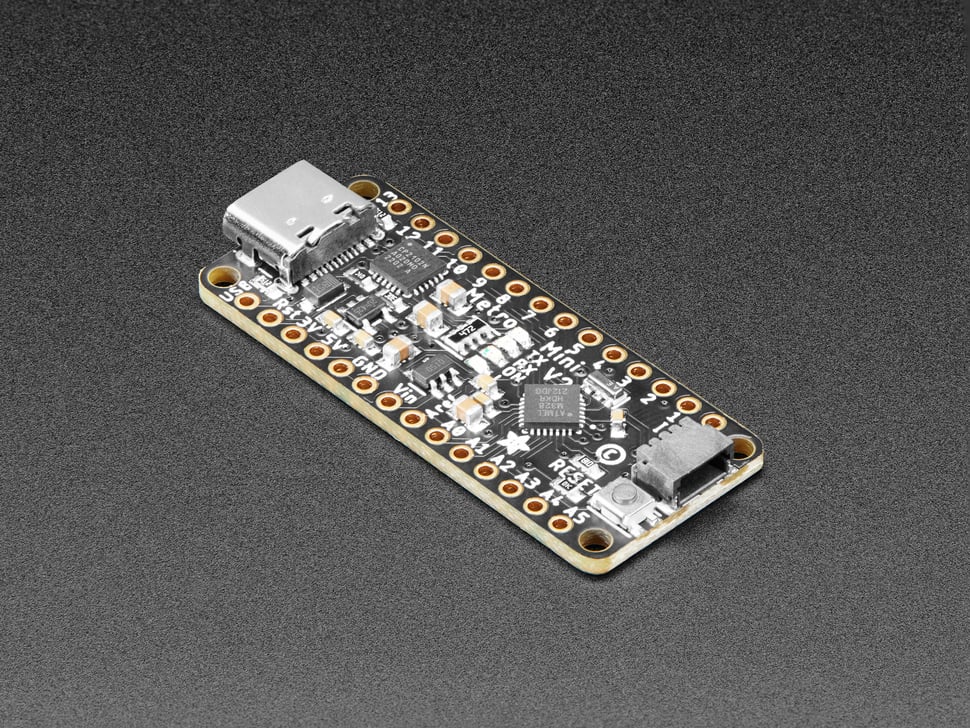

Adafruit Metro Mini 328 V2 är ett kompakt utvecklingskort baserat på mikrokontrollern ATmega328P. Kortet är kompatibelt med Arduino UNO R3. Arbetar med 16 MHz klockfrekvens och 5 V logiknivå och kan programmeras direkt i Arduino IDE genom att välja Arduino UNO som korttyp. Det är anpassat för kopplingsdäck och lämpar sig för prototyper och elektronikprojekt.

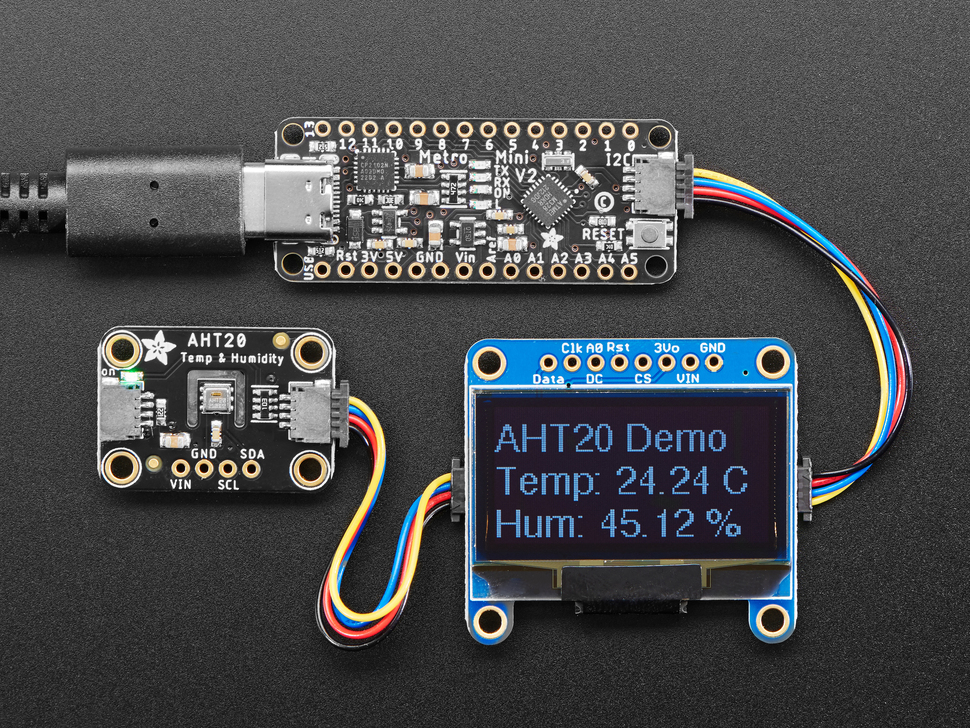

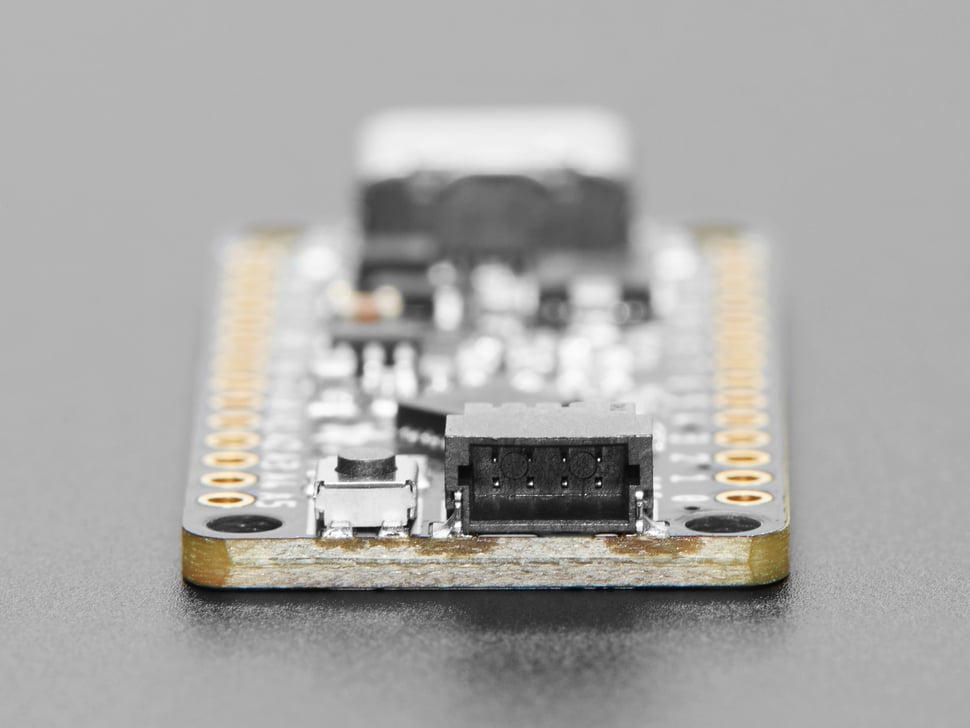

Metro Mini 328 V2 har 20 digitala I/O-anslutningar, varav 6 stöder PWM och 6 kan användas som analoga ingångar. Kortet har även hårdvarustöd för UART, SPI och I2C. En inbyggd USB-till-seriell omvandlare (CP2102N) möjliggör programmering och seriell kommunikation via USB-C. Dessutom finns en Qwiic-kontakt för enkel anslutning av I2C-moduler och sensorer.

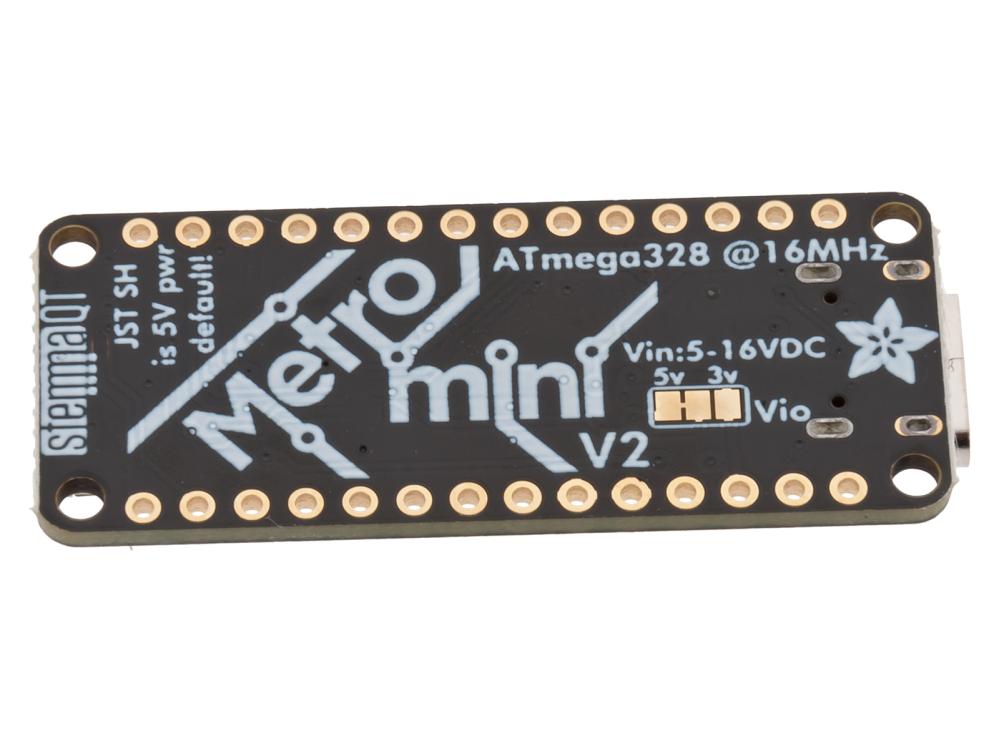

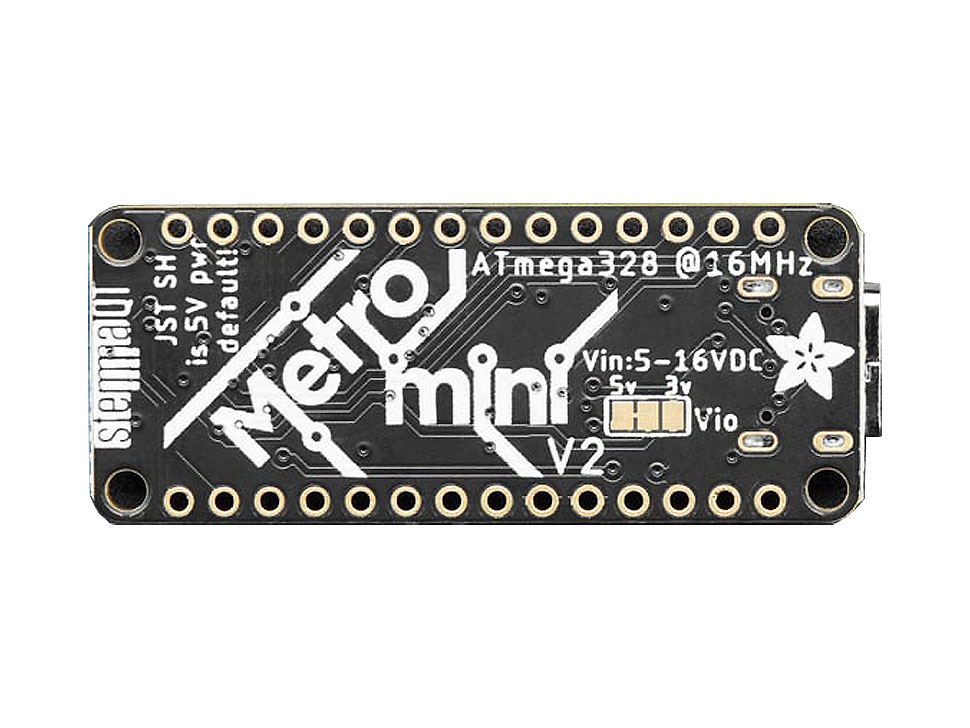

Kortet kan matas med 6–16 V via Vin eller 5 V via USB-C. Logiknivån kan ändras från 5 V till 3.3 V genom modifiering av lödbryggor på kortets undersida. Fyra lysdioder ger indikering för spänningsmatning, seriell kommunikation och GPIO 13.
Metro Mini 328 V2 levereras färdigmonterat och programmerat med Optiboot-bootloader. Stiftlister medföljer men behöver lödas fast för montering på kopplingsdäck. Kortet är kompatibelt med Arduino UNO R3 på signalnivå, men har inte samma fysiska format.
Specifikationer:
- Tillverkare: Adafruit
- Modell: Metro Mini 328 V2
- Mikrokontroller: ATmega328P
- Klockfrekvens: 16 MHz
- Flashminne: 32 KB (31.5 KB tillgängligt för program)
- SRAM: 2 KB
- Digitala I/O: 20 st (varav 2 reserverade för USB-seriell kommunikation)
- PWM-utgångar: 6 st
- Analoga ingångar: 6 st
- Kommunikationsgränssnitt: UART, SPI, I2C

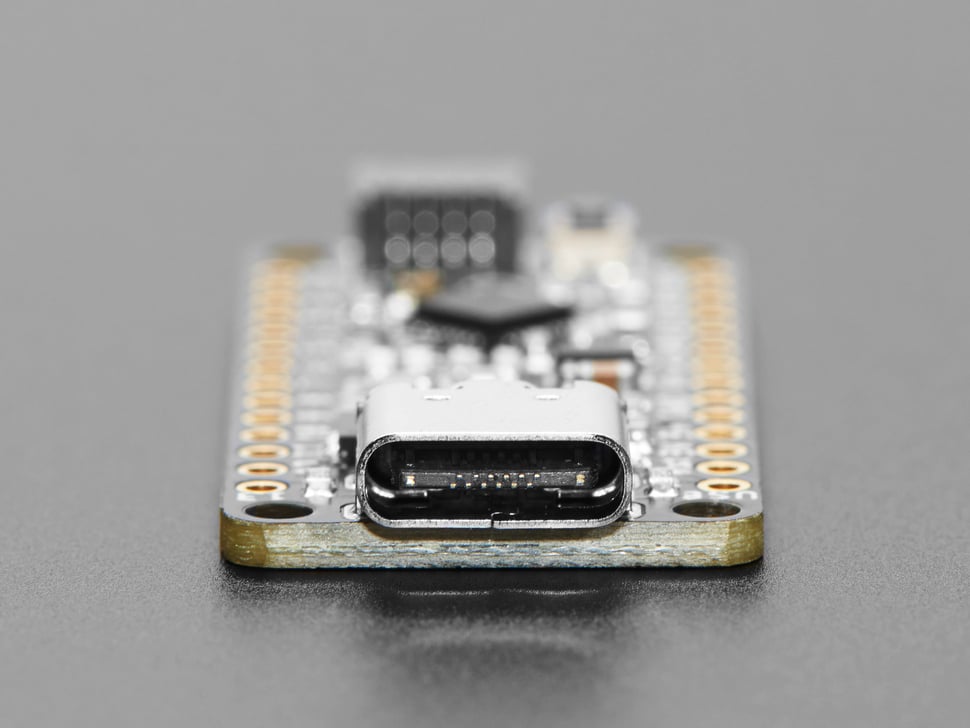

- USB-anslutning: USB-C
- USB-till-seriell omvandlare: Silicon Labs CP2102N
- I2C-kontakt: 1x Qwiic
- Inspänning (Vin): 6–16 V DC
- Matning via USB: 5 V DC
- Logiknivå: 5 V (kan ändras till 3.3 V)
- Spänningsregulator 5 V: 150 mA
- Spänningsregulator 3.3 V: 500 mA
- Bootloader: Optiboot (Arduino UNO)
- Kompatibilitet: Arduino UNO R3, Arduino IDE
- Mått: 44.3 x 17.8 x 4.9 mm

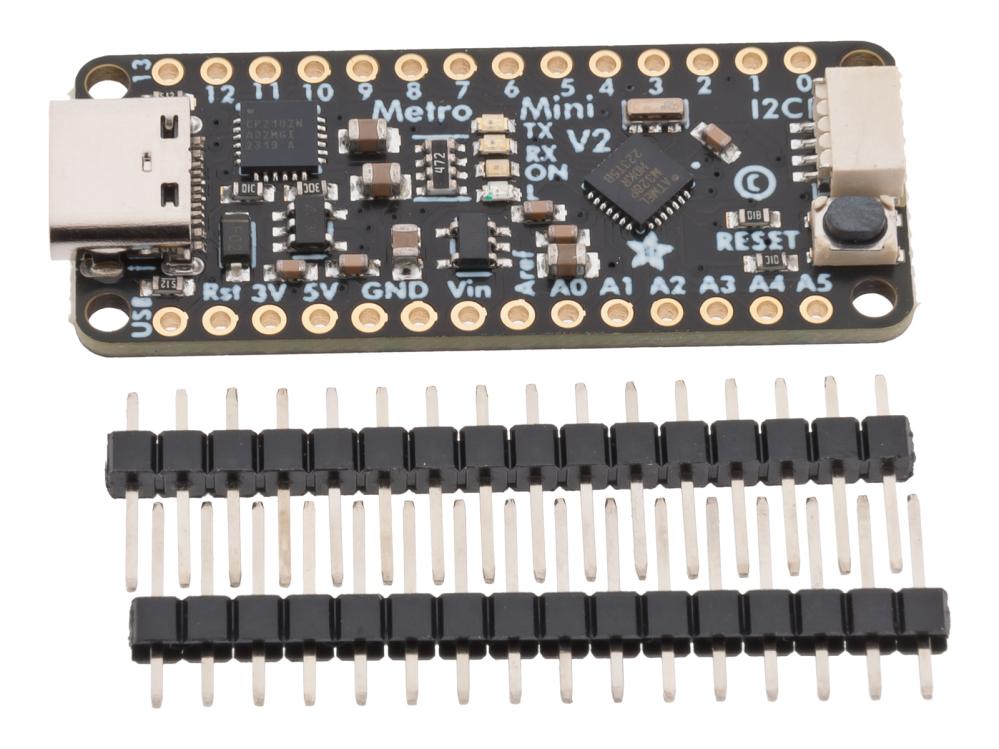

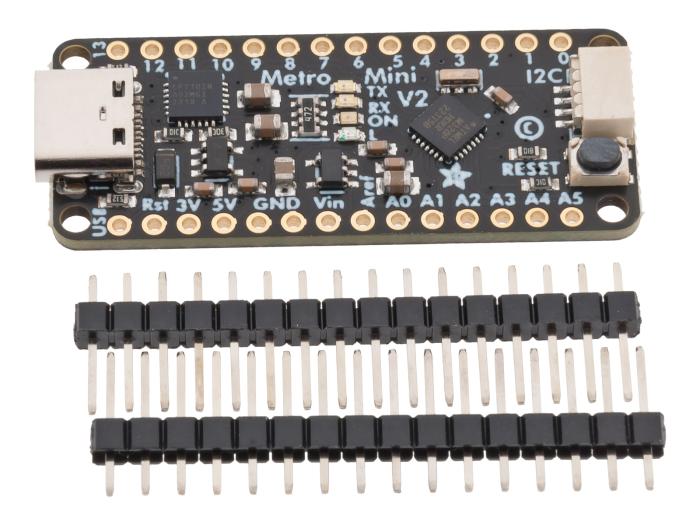

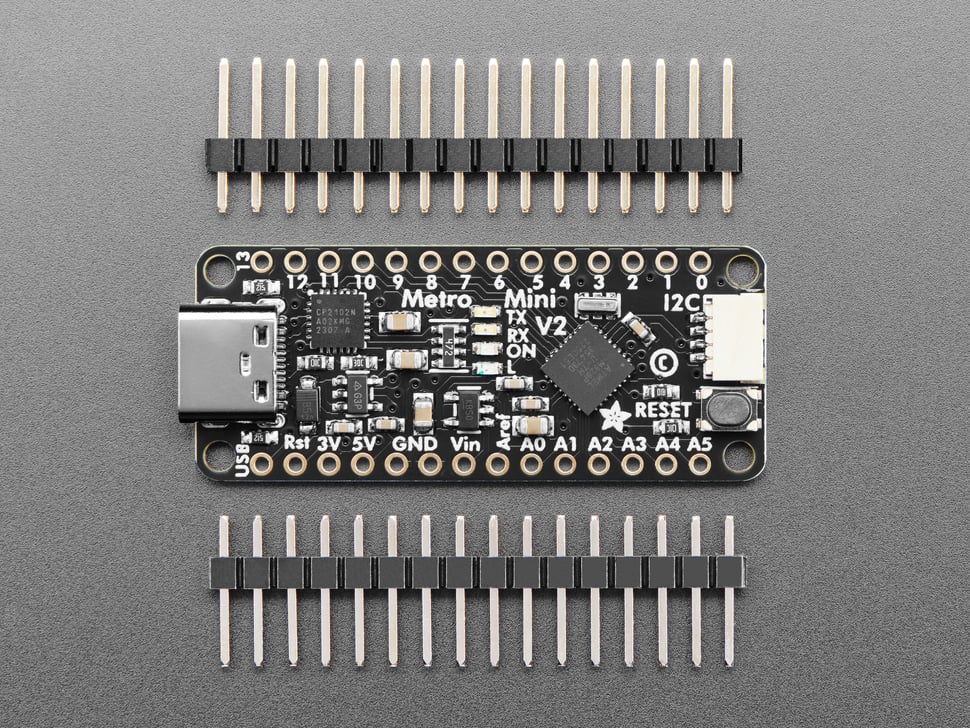

- Levereras med: Stiftlister (ej förmonterade)
