Produktbeskrivning

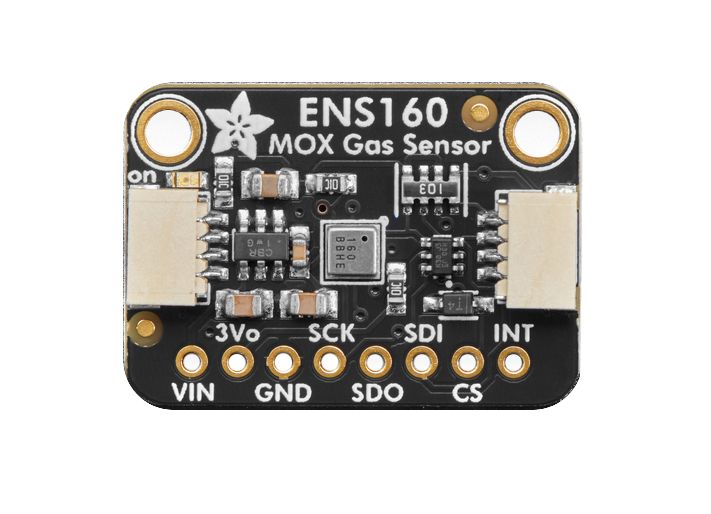

Sensorkort för gaser. Sensorn på kortet är en ENS160, en gassensor av MOX-typ med inbyggd mikrokontroller som styr plattan och beräknar datan enligt olika algoritmer. Data ges över I2C och SPI. Båda finns på kontakten med 2.54mm-delning, I2C finns även på de två Qwiic-kontakterna. En medföljande stiftlist kan monteras.
Adafruits bibliotek stödjer I2C, dock inte SPI.
Inbyggd spänningsomvandlare gör det lätt att använda modulen i olika system. En grön lysdiod visar att modulen är på.

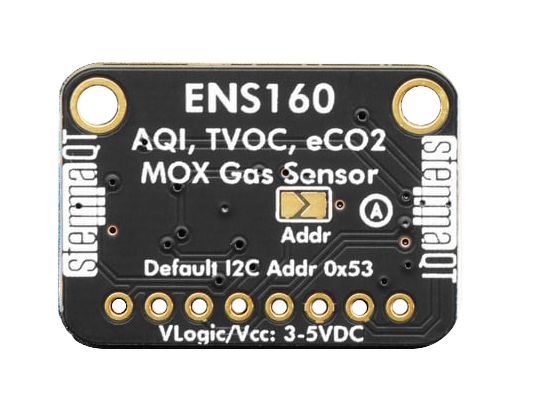

I2C-adressen kan ställas med en lödbygel på baksidan av kortet. Standardadressen är 0x53, med lödbygel 0x52.
MOX-sensorer bygger på en liten metalloxid-platta som värms upp. Plattans resistans påverkas av mängden syre på den. Oxiderande gaser som NOx tillför mer syre än luften, vilket ögar resistansen, medan flyktiga gaser förbränns på plattan, vilket förbrukar syre och ger lägre resistans.
Observera att sensorn liksom alla gassensorer har en viss variation, för helt precisa mätningar behöver den kalibreras med referensgaser.
Pinout:
Vin: 3-5V spänningsmatning
3Vo: 3.3V-utgång från spänningsregulatorn. Upp till 100mA finns till externa enheter, t.ex. temperatur- och fuktsensorer.
GND: jord för signal och spänningsmatning
SCL: I2C-klocka med 10k pullup-motstånd
SDA: I2C-data med 10k pullup-motstånd
- SCK: SPI-klocka
- SDO: Seriell data från sensorn
- SDI: Seriell data till sensorn
- CS: Chip Select, används för SPI
- INT: interrupt-pin. Kan dras låg vid tröskelvärden på sensorn.
Data som ges är:
- eCO2: koldioxidekvivalenter
- AQI: luftkvalitet (Air Quality Index) i enlighet med den internationella standarden IAQ (Indoor Air Quality)
- TVOC: flyktiga organiska ämnen (Total Volatile Organic Compounds)
