Produktbeskrivning

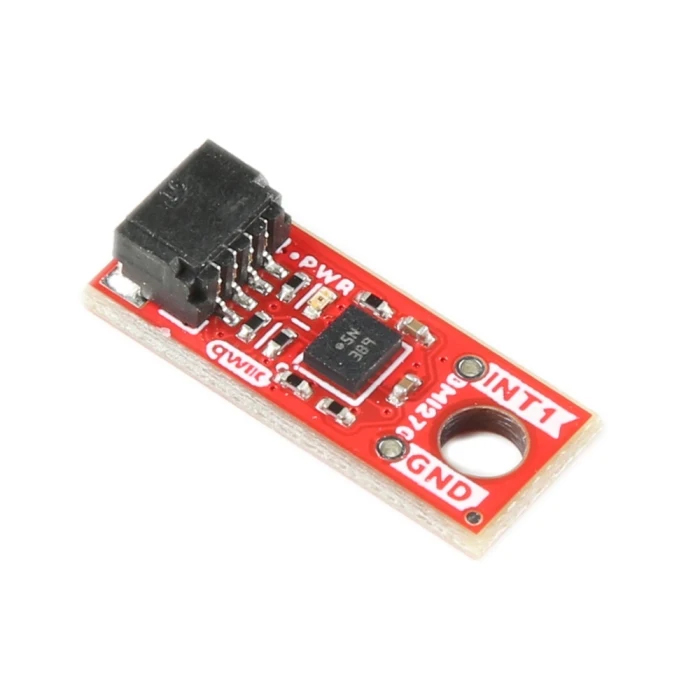

6-axlig IMU micro accelerometer och gyro med BMI270. En liten och kompakt IMU-modul anpassad för exakt mätning av acceleration och orientering i 6 axlar, vilket är samma som 6DoF (Degrees of Freedom). Bygger på Bosch BMI270, en högintegrerad IMU med låg energiförbrukning och inbyggda funktioner för rörelsedetektering och avbrott.

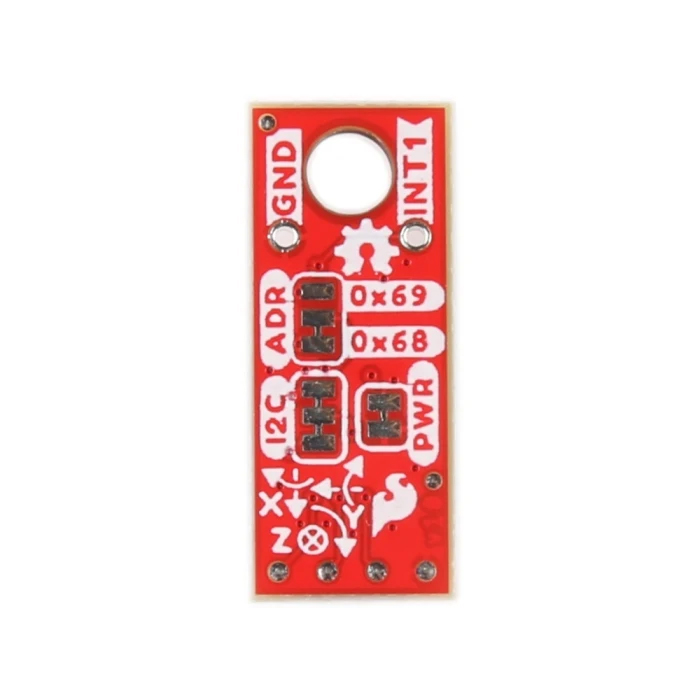

Det lilla formatet gör modulen lämplig för utrymmesbegränsade konstruktioner, samtidigt som Qwiic-anslutning möjliggör snabb inkoppling via I²C utan lödning. Alla signaler finns även tillgängliga via utbrutna stiftanslutningar. Med lödbryggor möjliggörs att välja I²C-adress, koppla bort I²C-pullups eller stänga av lysdiod.
BMI270 innehåller en 3-axlig accelerometer och ett 3-axligt gyroskop med intelligenta funktioner som stegräknare, gest- och aktivitetsdetektering. Det gör modulen lämplig för exempelvis wearables, robotik och rörelseanalys.
Specifikationer:
- Sensor: Bosch BMI270 6-axlig IMU (3-axlig accelerometer + 3-axligt gyroskop)
- Gränssnitt: I²C via Qwiic eller stiftanslutningar
- Upplösning: 16 bit accelerometer och 16 bit gyroskop
- Accelerometer mätområden: ±2 g, ±4 g, ±8 g, ±16 g
- Gyroskop mätområden: ±125 dps, ±250 dps, ±500 dps, ±1000 dps, ±2000 dps
- Drivspänning: 1.8 eller 3.3 V
- I²C-adress: 0x68 (förvald) eller 0x69 (ändras via lödbrygga)
- Funktioner: Stegräknare, gestdetektering, rörelse- och aktivitetsdetektering, avbrottsfunktioner
- Dimensioner: 19 x 7.6 mm
- Konfiguration: Lödbryggor för adressval, I²C-pullups och LED
- Montering: Anpassat för kopplingsdäck eller Qwiic-anslutning
